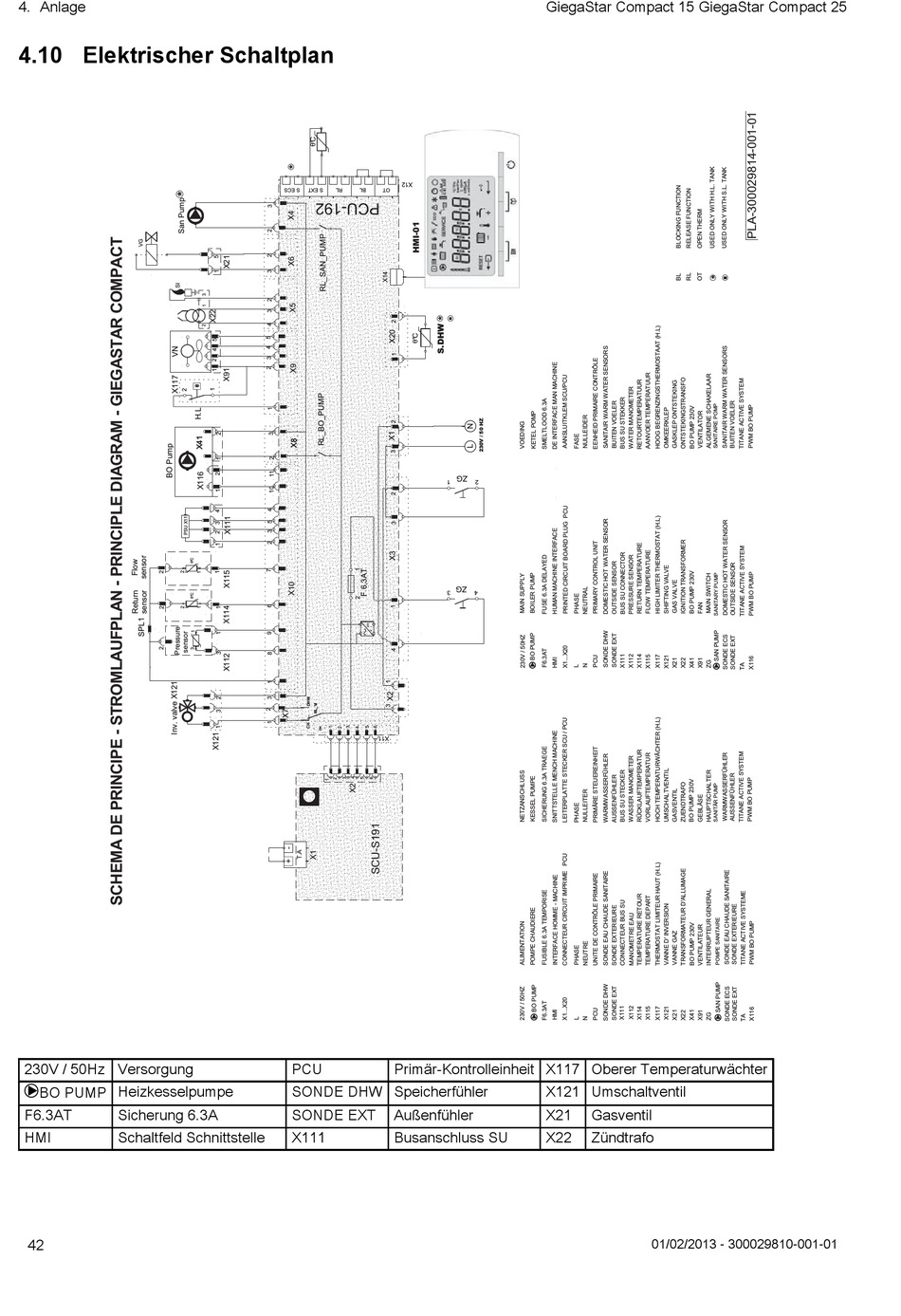

4.10 Elektrischer Schaltplan

230V / 50Hz Versorgung
MBO PUMP Heizkesselpumpe
F6.3AT Sicherung 6.3A
HMI Schaltfeld Schnittstelle
42
PCU Primär-Kontrolleinheit X117 Oberer Temperaturwächter
SONDE DHW Speicherfühler
SONDE EXT Außenfühler
X111 Busanschluss SU
GiegaStar Compact 15 GiegaStar Compact 25
X121 Umschaltventil
X21 Gasventil
X22 Zündtrafo
