Kontroll- und Einstellwerte für O
Volllast
Heizkesselart
GiegaStar Compact 15
GiegaStar Compact 25
1
2
St
ºC
B
B
01/02/2013 - 300029810-001-01
/CO
bei Verwendung von Propan (G31) / Butan (G30) bei
2
2
Einstellwert
O
(%)
2
5,2 ± 0,3
5,2 ± 0,3
5.4.3.
1. Den Verschluss des Abgasmesspunkts abschrauben.
2. Abgasanalysegerät anschließen.
3. Die Haube des Dichtungsgehäuses abnehmen.
M002534-A
4. Den Heizkessel auf Teillast einstellen. Mehrmals die Taste [-]
5. Den Prozentsatz des O
ºCºFh
barPsi
rpm
kWµA
l/min
± 30
T001998-A
6. Wenn dieses Verhältnis nicht dem Einstellwert entspricht, das
7. Die Flamme durch das Schauglas kontrollieren.
T000933-B
Kontrollwert
O
(%)
2
5,2 ± 0,5
5,2 ± 0,5

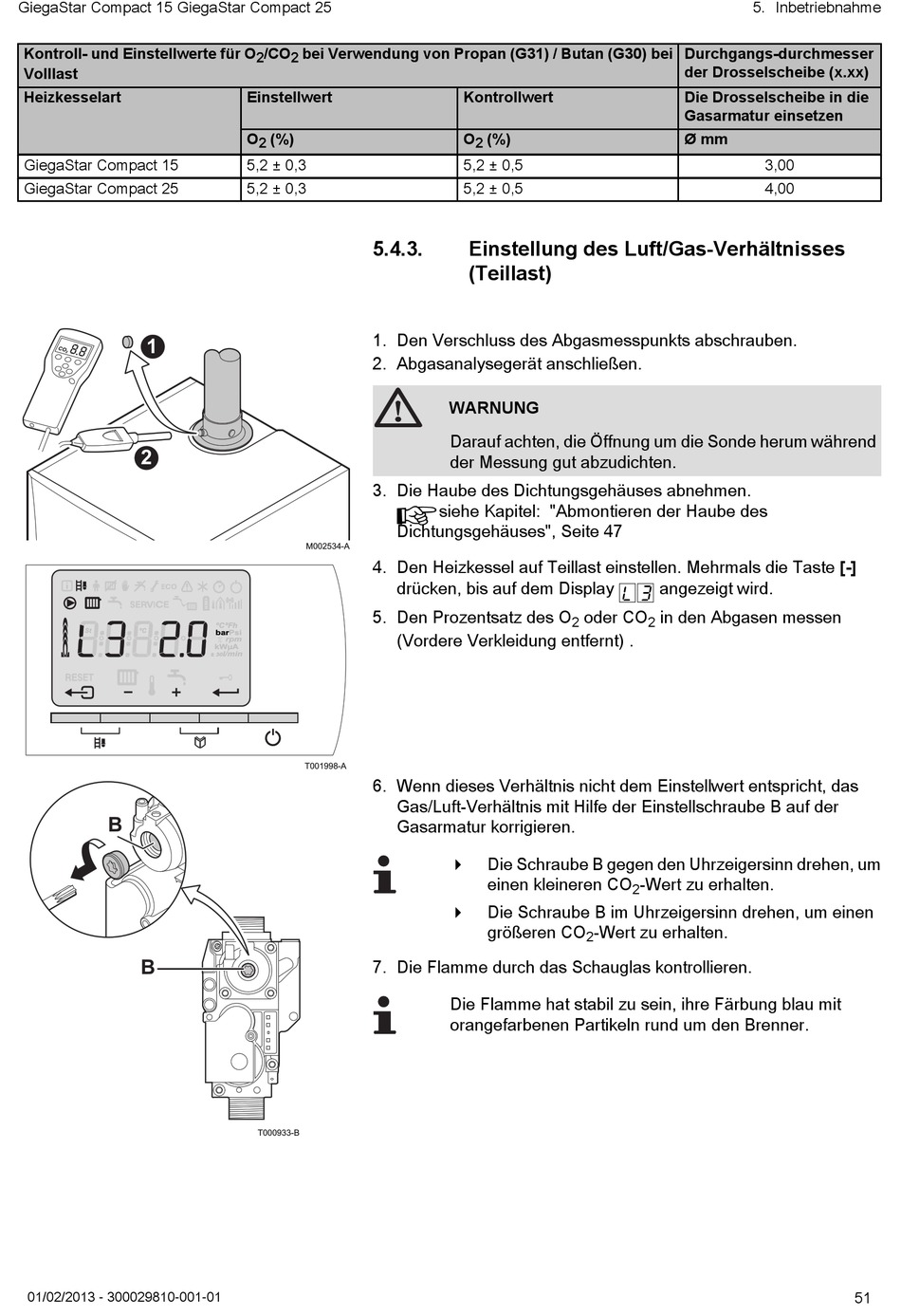

Einstellung des Luft/Gas-Verhältnisses
(Teillast)
WARNUNG
Darauf achten, die Öffnung um die Sonde herum während
der Messung gut abzudichten.
¼ siehe Kapitel: "Abmontieren der Haube des
Dichtungsgehäuses", Seite 47
drücken, bis auf dem Display l3 angezeigt wird.
(Vordere Verkleidung entfernt) .
Gas/Luft-Verhältnis mit Hilfe der Einstellschraube B auf der
Gasarmatur korrigieren.
Die Schraube B gegen den Uhrzeigersinn drehen, um
4
einen kleineren CO
Die Schraube B im Uhrzeigersinn drehen, um einen
4
größeren CO
Die Flamme hat stabil zu sein, ihre Färbung blau mit
orangefarbenen Partikeln rund um den Brenner.
Durchgangs-durchmesser
der Drosselscheibe (x.xx)
Die Drosselscheibe in die
Gasarmatur einsetzen
Ø mm
oder CO
in den Abgasen messen
2
2
-Wert zu erhalten.
2
-Wert zu erhalten.
2
5. Inbetriebnahme
3,00
4,00
51
