GiegaStar Compact 15 GiegaStar Compact 25
1
%
2
IF-01
X1
1
2 %
01/02/2013 - 300029810-001-01

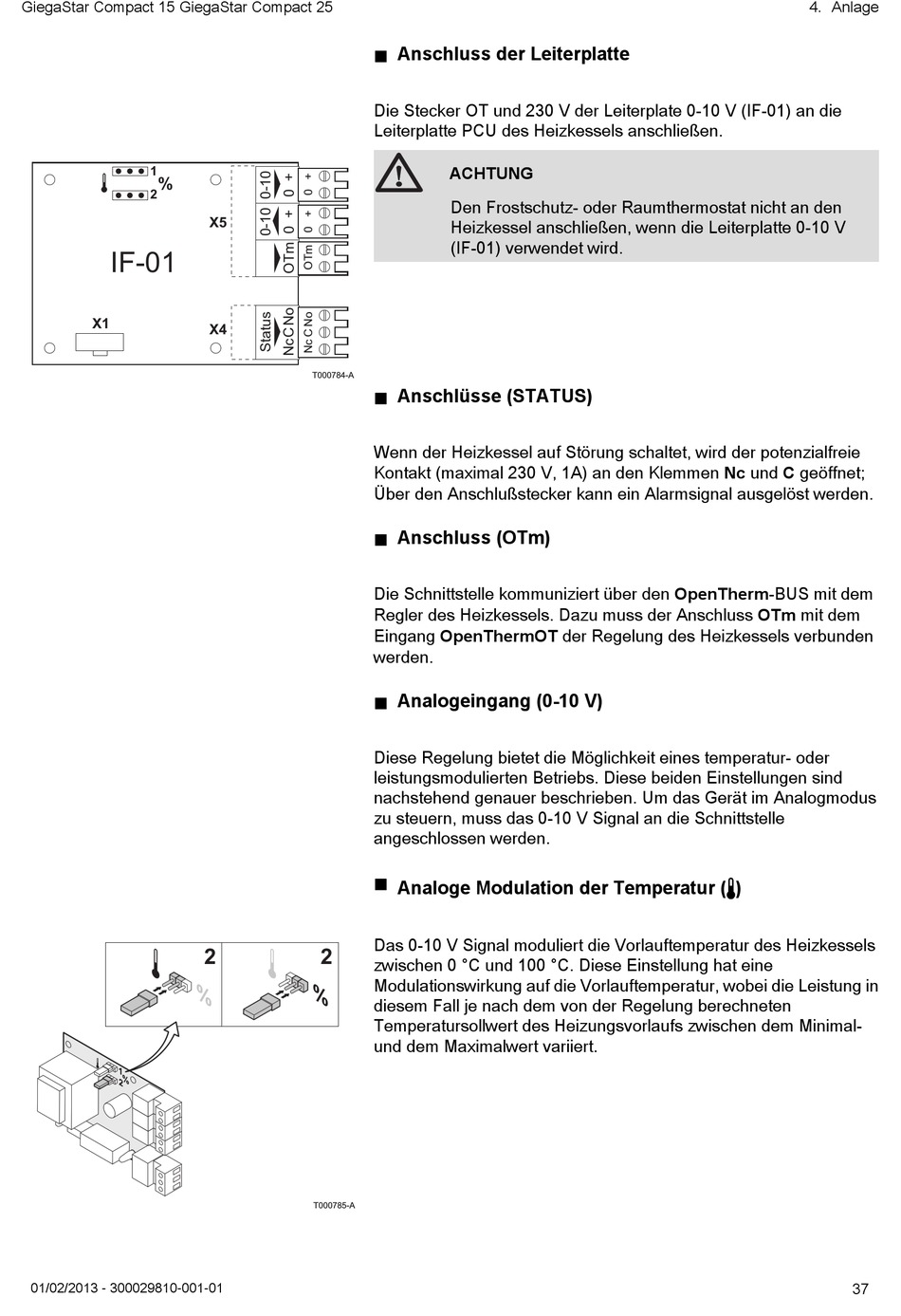

n Anschluss der Leiterplatte
Die Stecker OT und 230 V der Leiterplate 0-10 V (IF-01) an die
Leiterplatte PCU des Heizkessels anschließen.
X5
X4
T000784-A
n Anschlüsse (STATUS)
Wenn der Heizkessel auf Störung schaltet, wird der potenzialfreie
Kontakt (maximal 230 V, 1A) an den Klemmen Nc und C geöffnet;
Über den Anschlußstecker kann ein Alarmsignal ausgelöst werden.
n Anschluss (OTm)
Die Schnittstelle kommuniziert über den OpenTherm-BUS mit dem
Regler des Heizkessels. Dazu muss der Anschluss OTm mit dem
Eingang OpenThermOT der Regelung des Heizkessels verbunden
werden.
n Analogeingang (0-10 V)
Diese Regelung bietet die Möglichkeit eines temperatur- oder
leistungsmodulierten Betriebs. Diese beiden Einstellungen sind
nachstehend genauer beschrieben. Um das Gerät im Analogmodus
zu steuern, muss das 0-10 V Signal an die Schnittstelle
angeschlossen werden.
n Analoge Modulation der Temperatur (*)
Das 0-10 V Signal moduliert die Vorlauftemperatur des Heizkessels
2
2
zwischen 0 °C und 100 °C. Diese Einstellung hat eine
Modulationswirkung auf die Vorlauftemperatur, wobei die Leistung in
diesem Fall je nach dem von der Regelung berechneten
Temperatursollwert des Heizungsvorlaufs zwischen dem Minimal-
und dem Maximalwert variiert.
T000785-A
ACHTUNG
Den Frostschutz- oder Raumthermostat nicht an den
Heizkessel anschließen, wenn die Leiterplatte 0-10 V
(IF-01) verwendet wird.
4. Anlage
37
