GiegaStar Compact 15 GiegaStar Compact 25
F 4AT
SCU-SO2
X1
X3
Pump
3wV
EgV
N L
N C
D
N L
Pump
3wV
EgV
N
L
N C D
N L
01/02/2013 - 300029810-001-01
PCU 192
SCU-S02
D3
X2
X4
X5
Status
Nc
C
No
Tsol Gps
Hru
Nc
C
No
Tsol
Gps
Hru
T001255-B

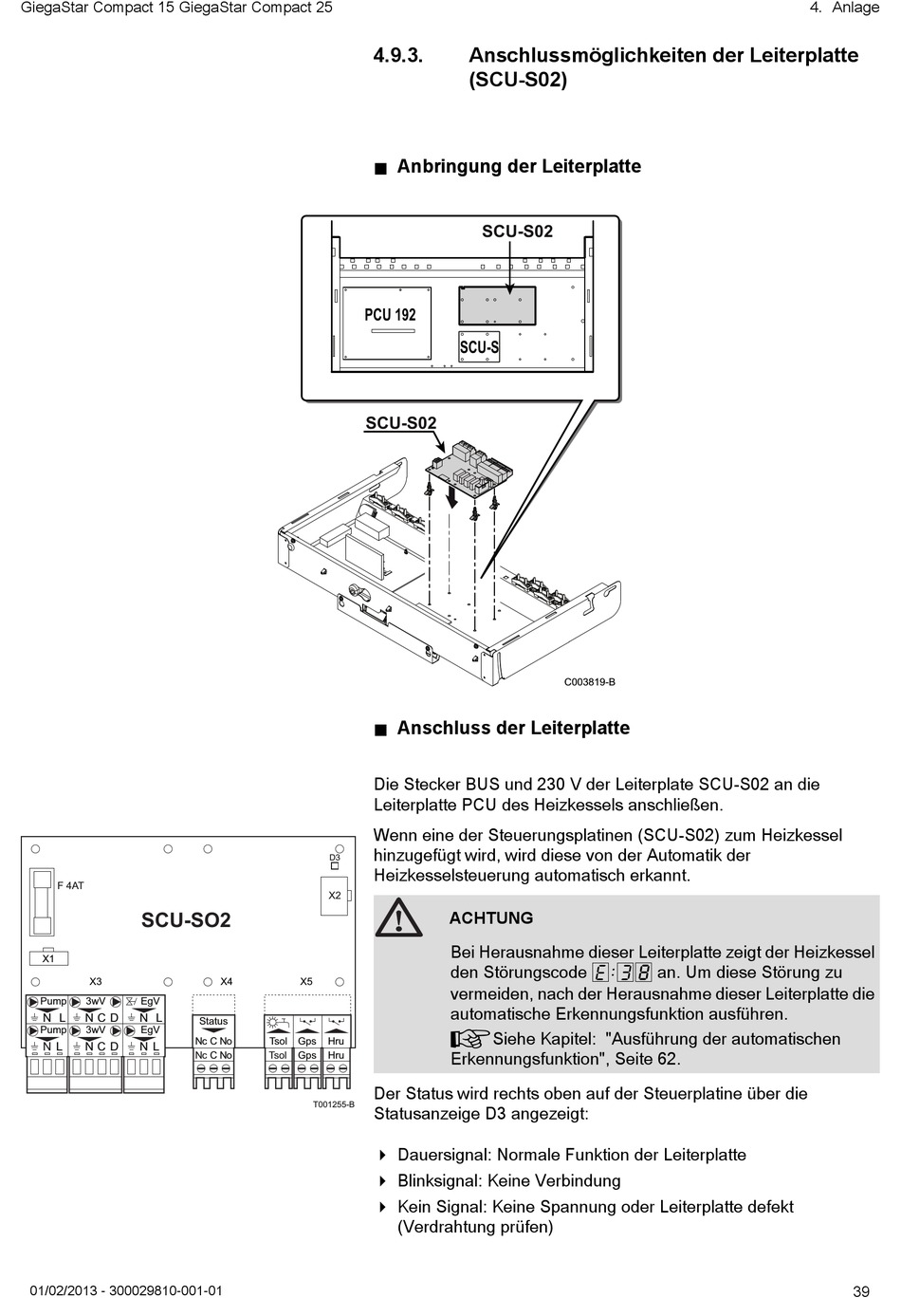

4.9.3.
Anschlussmöglichkeiten der Leiterplatte
(SCU-S02)
n Anbringung der Leiterplatte
SCU-S02
SCU-S
n Anschluss der Leiterplatte
Die Stecker BUS und 230 V der Leiterplate SCU-S02 an die
Leiterplatte PCU des Heizkessels anschließen.
Wenn eine der Steuerungsplatinen (SCU-S02) zum Heizkessel
hinzugefügt wird, wird diese von der Automatik der
Heizkesselsteuerung automatisch erkannt.
ACHTUNG
Bei Herausnahme dieser Leiterplatte zeigt der Heizkessel
den Störungscode e[38 an. Um diese Störung zu
vermeiden, nach der Herausnahme dieser Leiterplatte die
automatische Erkennungsfunktion ausführen.
¼Siehe Kapitel: "Ausführung der automatischen
Erkennungsfunktion", Seite 62.
Der Status wird rechts oben auf der Steuerplatine über die
Statusanzeige D3 angezeigt:
4 Dauersignal: Normale Funktion der Leiterplatte
4 Blinksignal: Keine Verbindung
4 Kein Signal: Keine Spannung oder Leiterplatte defekt
(Verdrahtung prüfen)
C003819-B
4. Anlage
39
