4. Anlage
Vordruck des Gefäßes Volumen des Druckausdehnungsgefäßes in Abhängigkeit vom Volumen der Anlage (in Litern)
0.5 bar
1 bar
1.5 bar
(1) Werkskonfiguration
26
100
125
150
4,8
6,0
7,2
8,0
10,0
(1)
12,0
13,3
16,6
20,0
1
M002535-A
4.5.4.

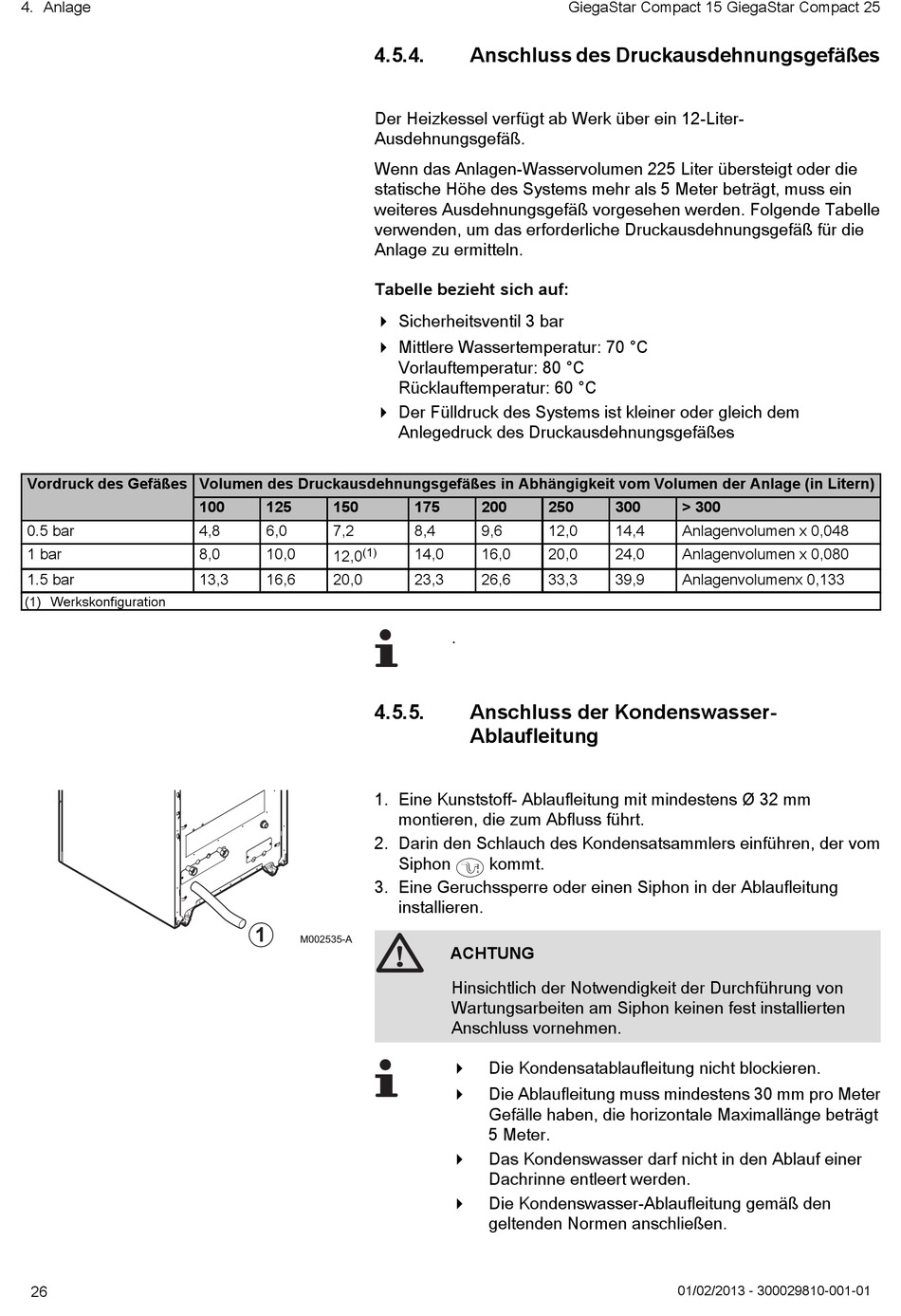

Anschluss des Druckausdehnungsgefäßes
Der Heizkessel verfügt ab Werk über ein 12-Liter-
Ausdehnungsgefäß.
Wenn das Anlagen-Wasservolumen 225 Liter übersteigt oder die
statische Höhe des Systems mehr als 5 Meter beträgt, muss ein
weiteres Ausdehnungsgefäß vorgesehen werden. Folgende Tabelle
verwenden, um das erforderliche Druckausdehnungsgefäß für die
Anlage zu ermitteln.
Tabelle bezieht sich auf:
4 Sicherheitsventil 3 bar
4 Mittlere Wassertemperatur: 70 °C
Vorlauftemperatur: 80 °C
Rücklauftemperatur: 60 °C
4 Der Fülldruck des Systems ist kleiner oder gleich dem
Anlegedruck des Druckausdehnungsgefäßes
175
200
8,4
9,6
14,0
16,0
23,3
26,6
.
4.5.5.
Anschluss der Kondenswasser-
Ablaufleitung
1. Eine Kunststoff- Ablaufleitung mit mindestens Ø 32 mm
montieren, die zum Abfluss führt.
2. Darin den Schlauch des Kondensatsammlers einführen, der vom
Siphon j kommt.
3. Eine Geruchssperre oder einen Siphon in der Ablaufleitung
installieren.
ACHTUNG
Hinsichtlich der Notwendigkeit der Durchführung von
Wartungsarbeiten am Siphon keinen fest installierten
Anschluss vornehmen.
Die Kondensatablaufleitung nicht blockieren.
4
Die Ablaufleitung muss mindestens 30 mm pro Meter
4
Gefälle haben, die horizontale Maximallänge beträgt
5 Meter.
Das Kondenswasser darf nicht in den Ablauf einer
4
Dachrinne entleert werden.
Die Kondenswasser-Ablaufleitung gemäß den
4
geltenden Normen anschließen.
GiegaStar Compact 15 GiegaStar Compact 25
250
300
> 300
12,0
14,4
Anlagenvolumen x 0,048
20,0
24,0
Anlagenvolumen x 0,080
33,3
39,9
Anlagenvolumenx 0,133
