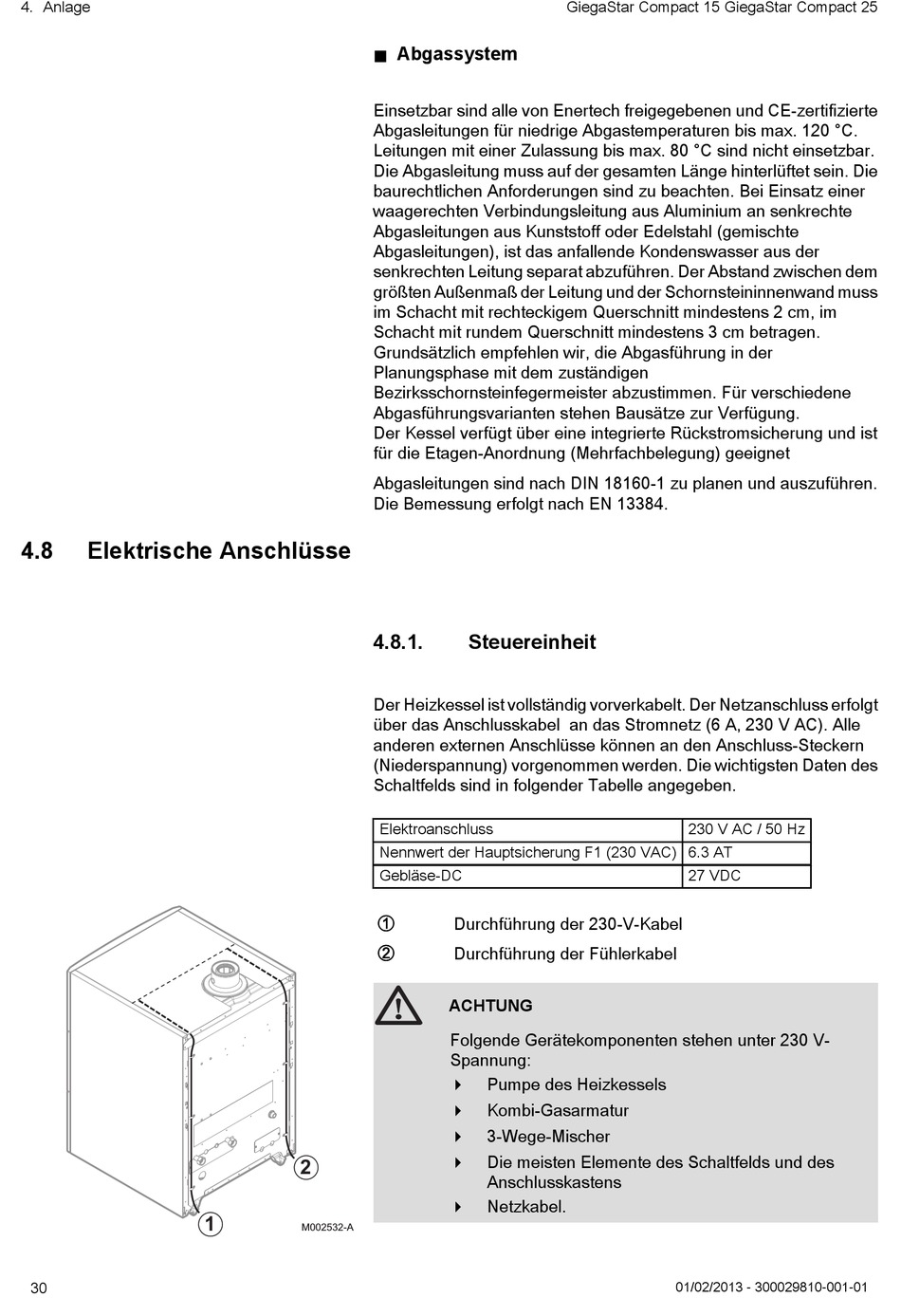

4. Anlage
4.8
Elektrische Anschlüsse
30
n Abgassystem
Einsetzbar sind alle von Enertech freigegebenen und CE-zertifizierte
Abgasleitungen für niedrige Abgastemperaturen bis max. 120 °C.
Leitungen mit einer Zulassung bis max. 80 °C sind nicht einsetzbar.
Die Abgasleitung muss auf der gesamten Länge hinterlüftet sein. Die
baurechtlichen Anforderungen sind zu beachten. Bei Einsatz einer
waagerechten Verbindungsleitung aus Aluminium an senkrechte
Abgasleitungen aus Kunststoff oder Edelstahl (gemischte
Abgasleitungen), ist das anfallende Kondenswasser aus der
senkrechten Leitung separat abzuführen. Der Abstand zwischen dem
größten Außenmaß der Leitung und der Schornsteininnenwand muss
im Schacht mit rechteckigem Querschnitt mindestens 2 cm, im
Schacht mit rundem Querschnitt mindestens 3 cm betragen.
Grundsätzlich empfehlen wir, die Abgasführung in der
Planungsphase mit dem zuständigen
Bezirksschornsteinfegermeister abzustimmen. Für verschiedene
Abgasführungsvarianten stehen Bausätze zur Verfügung.
Der Kessel verfügt über eine integrierte Rückstromsicherung und ist
für die Etagen-Anordnung (Mehrfachbelegung) geeignet
Abgasleitungen sind nach DIN 18160-1 zu planen und auszuführen.
Die Bemessung erfolgt nach EN 13384.
4.8.1.
Der Heizkessel ist vollständig vorverkabelt. Der Netzanschluss erfolgt
über das Anschlusskabel an das Stromnetz (6 A, 230 V AC). Alle
anderen externen Anschlüsse können an den Anschluss-Steckern
(Niederspannung) vorgenommen werden. Die wichtigsten Daten des
Schaltfelds sind in folgender Tabelle angegeben.
2
1
M002532-A
Steuereinheit
Elektroanschluss
Nennwert der Hauptsicherung F1 (230 VAC) 6.3 AT
Gebläse-DC
Durchführung der 230-V-Kabel
A
Durchführung der Fühlerkabel
Z
ACHTUNG
Folgende Gerätekomponenten stehen unter 230 V-
Spannung:
Pumpe des Heizkessels
4
Kombi-Gasarmatur
4
3-Wege-Mischer
4
Die meisten Elemente des Schaltfelds und des
4
Anschlusskastens
Netzkabel.
4
GiegaStar Compact 15 GiegaStar Compact 25
230 V AC / 50 Hz
27 VDC
01/02/2013 - 300029810-001-01
