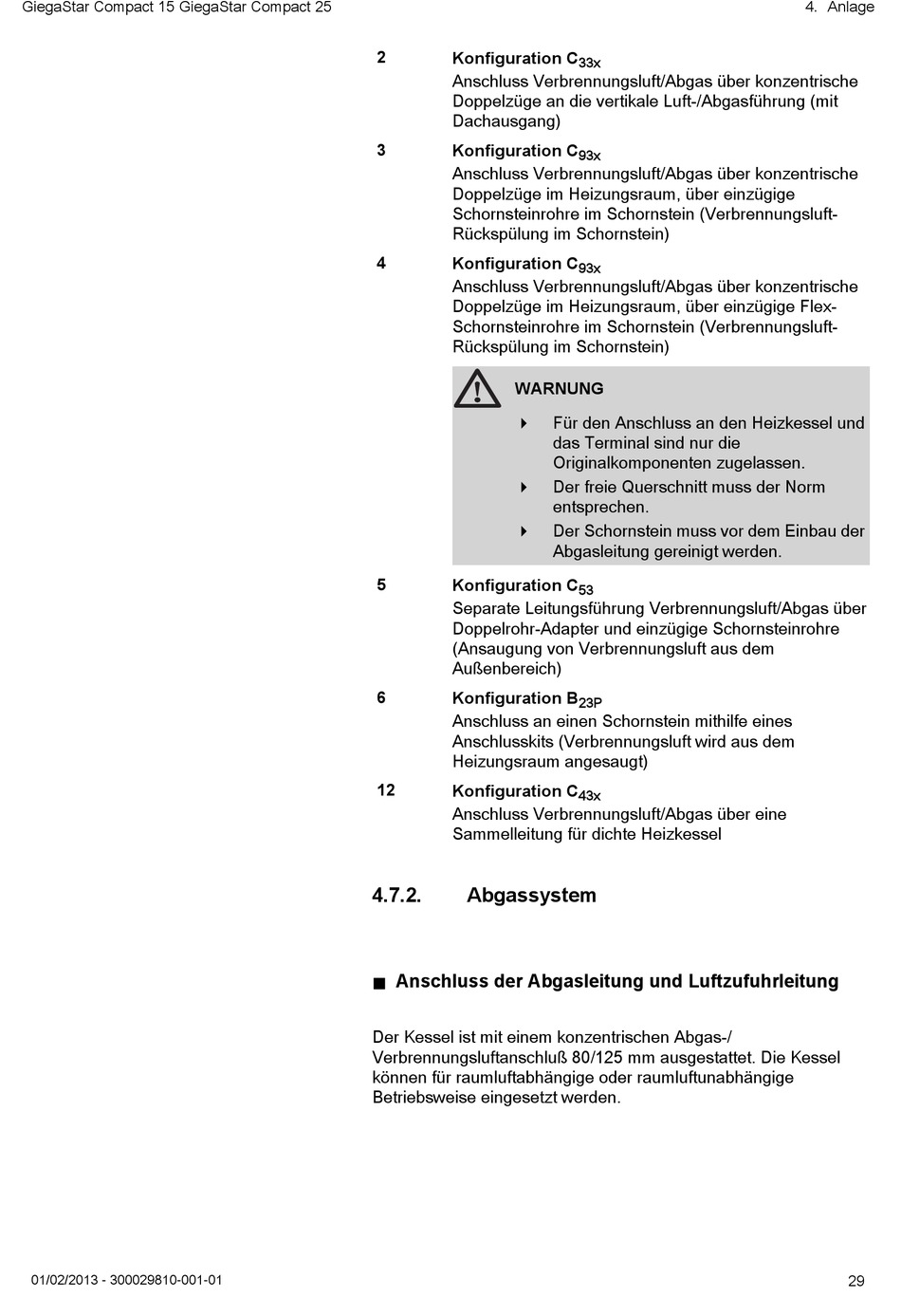

GiegaStar Compact 15 GiegaStar Compact 25
01/02/2013 - 300029810-001-01
2
Konfiguration C
Anschluss Verbrennungsluft/Abgas über konzentrische
Doppelzüge an die vertikale Luft-/Abgasführung (mit
Dachausgang)
3
Konfiguration C
Anschluss Verbrennungsluft/Abgas über konzentrische
Doppelzüge im Heizungsraum, über einzügige
Schornsteinrohre im Schornstein (Verbrennungsluft-
Rückspülung im Schornstein)
4
Konfiguration C
Anschluss Verbrennungsluft/Abgas über konzentrische
Doppelzüge im Heizungsraum, über einzügige Flex-
Schornsteinrohre im Schornstein (Verbrennungsluft-
Rückspülung im Schornstein)
WARNUNG
4
4
4
5
Konfiguration C
Separate Leitungsführung Verbrennungsluft/Abgas über
Doppelrohr-Adapter und einzügige Schornsteinrohre
(Ansaugung von Verbrennungsluft aus dem
Außenbereich)
6
Konfiguration B
Anschluss an einen Schornstein mithilfe eines
Anschlusskits (Verbrennungsluft wird aus dem
Heizungsraum angesaugt)
12
Konfiguration C
Anschluss Verbrennungsluft/Abgas über eine
Sammelleitung für dichte Heizkessel
4.7.2.

Abgassystem

n Anschluss der Abgasleitung und Luftzufuhrleitung
Der Kessel ist mit einem konzentrischen Abgas-/
Verbrennungsluftanschluß 80/125 mm ausgestattet. Die Kessel
können für raumluftabhängige oder raumluftunabhängige
Betriebsweise eingesetzt werden.
33x
93x
93x
Für den Anschluss an den Heizkessel und
das Terminal sind nur die
Originalkomponenten zugelassen.
Der freie Querschnitt muss der Norm
entsprechen.
Der Schornstein muss vor dem Einbau der
Abgasleitung gereinigt werden.
53
23P
43x
4. Anlage
