4. Anlage
PCU
34
4.8.5.

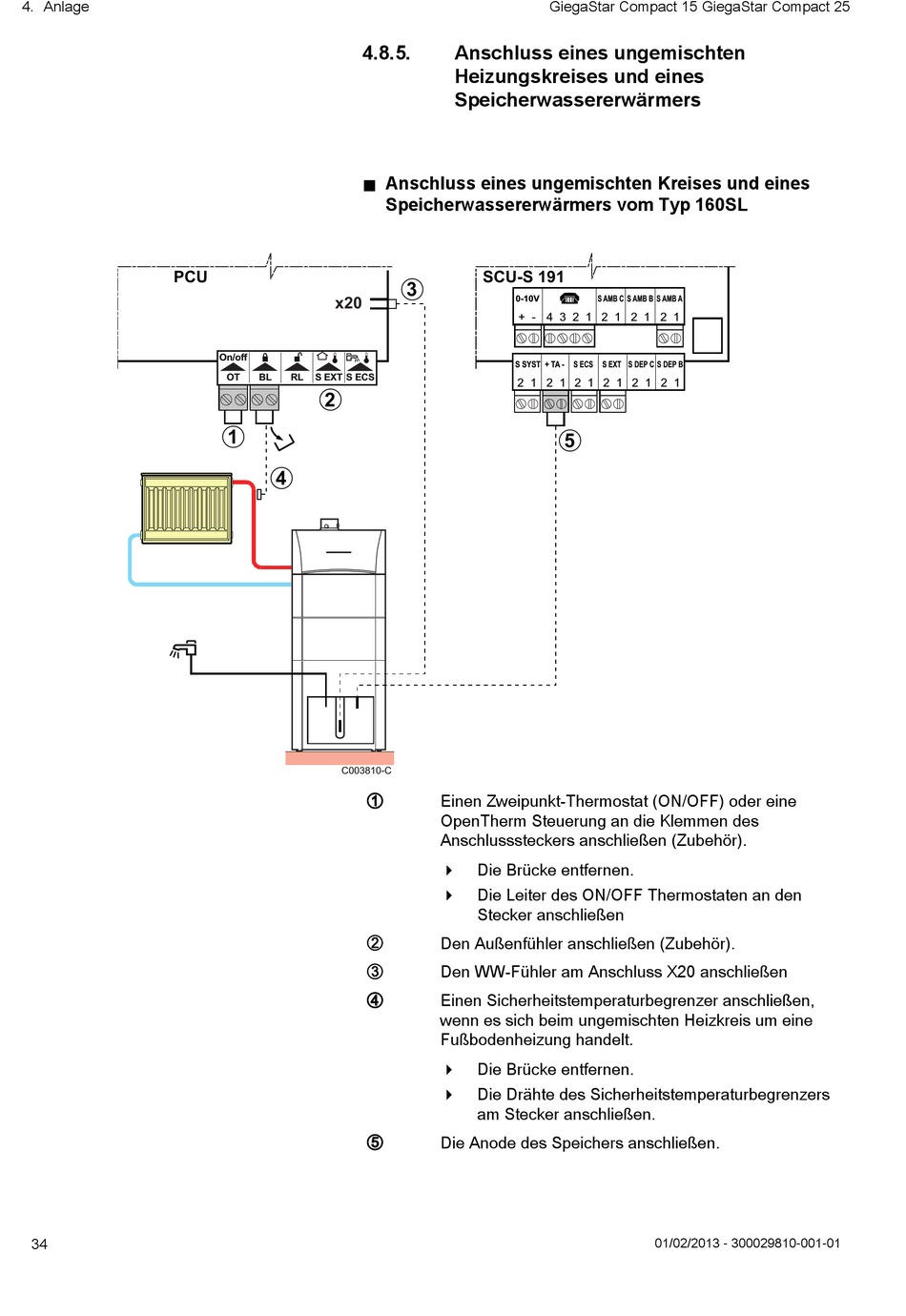

n Anschluss eines ungemischten Kreises und eines
x20
On/off
OT
BL
RL
S EXT S ECS
2
1
4
C003810-C
A
Z
E
R
T
GiegaStar Compact 15 GiegaStar Compact 25
Anschluss eines ungemischten
Heizungskreises und eines
Speicherwassererwärmers
Speicherwassererwärmers vom Typ 160SL
SCU-S 191
3
0-10V
+ -
4 3 2 1 2 1
S SYST + TA -
2 1
2 1
Einen Zweipunkt-Thermostat (ON/OFF) oder eine
OpenTherm Steuerung an die Klemmen des
Anschlusssteckers anschließen (Zubehör).
Die Brücke entfernen.
4
Die Leiter des ON/OFF Thermostaten an den
4
Stecker anschließen
Den Außenfühler anschließen (Zubehör).
Den WW-Fühler am Anschluss X20 anschließen
Einen Sicherheitstemperaturbegrenzer anschließen,
wenn es sich beim ungemischten Heizkreis um eine
Fußbodenheizung handelt.
Die Brücke entfernen.
4
Die Drähte des Sicherheitstemperaturbegrenzers
4
am Stecker anschließen.
Die Anode des Speichers anschließen.
S AMB C
S AMB B
S AMB A
2 1
2 1
S ECS
S EXT S DEP C
S DEP B
2 1
2 1
2 1
2 1
5
01/02/2013 - 300029810-001-01
