GiegaStar Compact 15 GiegaStar Compact 25
3.3

Funktionsprinzip

1
2
3
4
10
12
13
14
01/02/2013 - 300029810-001-01
3.3.1.
n Heizkessel mit Warmwassererwärmer des Typs 100HL /
1
2
3
4
5
9
6
7
8
8
9
7
10
6
5
11
11
12
13
14
M002513-E

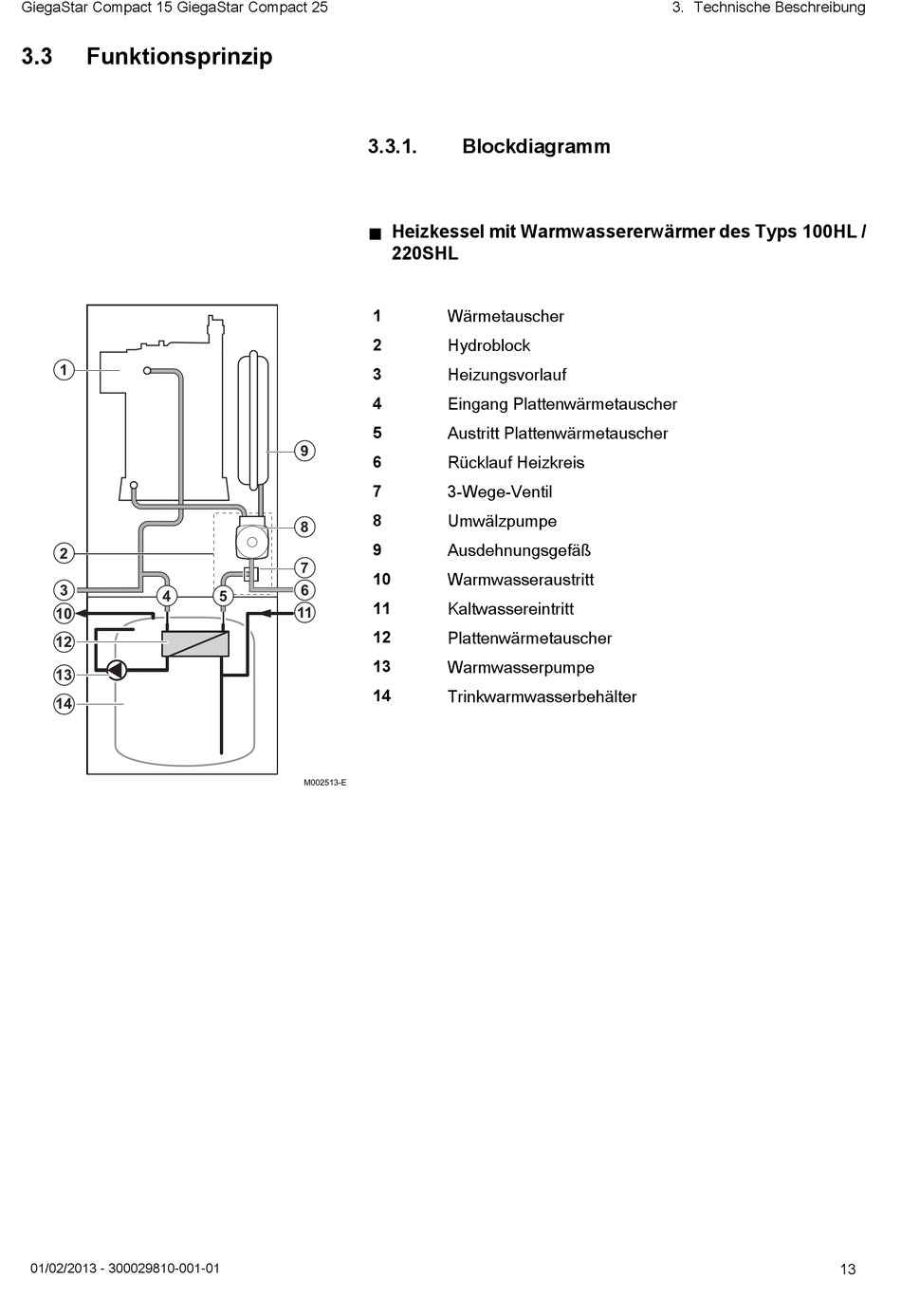

Blockdiagramm

220SHL
Wärmetauscher
Hydroblock
Heizungsvorlauf
Eingang Plattenwärmetauscher
Austritt Plattenwärmetauscher
Rücklauf Heizkreis
3-Wege-Ventil
Umwälzpumpe
Ausdehnungsgefäß
Warmwasseraustritt
Kaltwassereintritt
Plattenwärmetauscher
Warmwasserpumpe
Trinkwarmwasserbehälter
3. Technische Beschreibung
13
