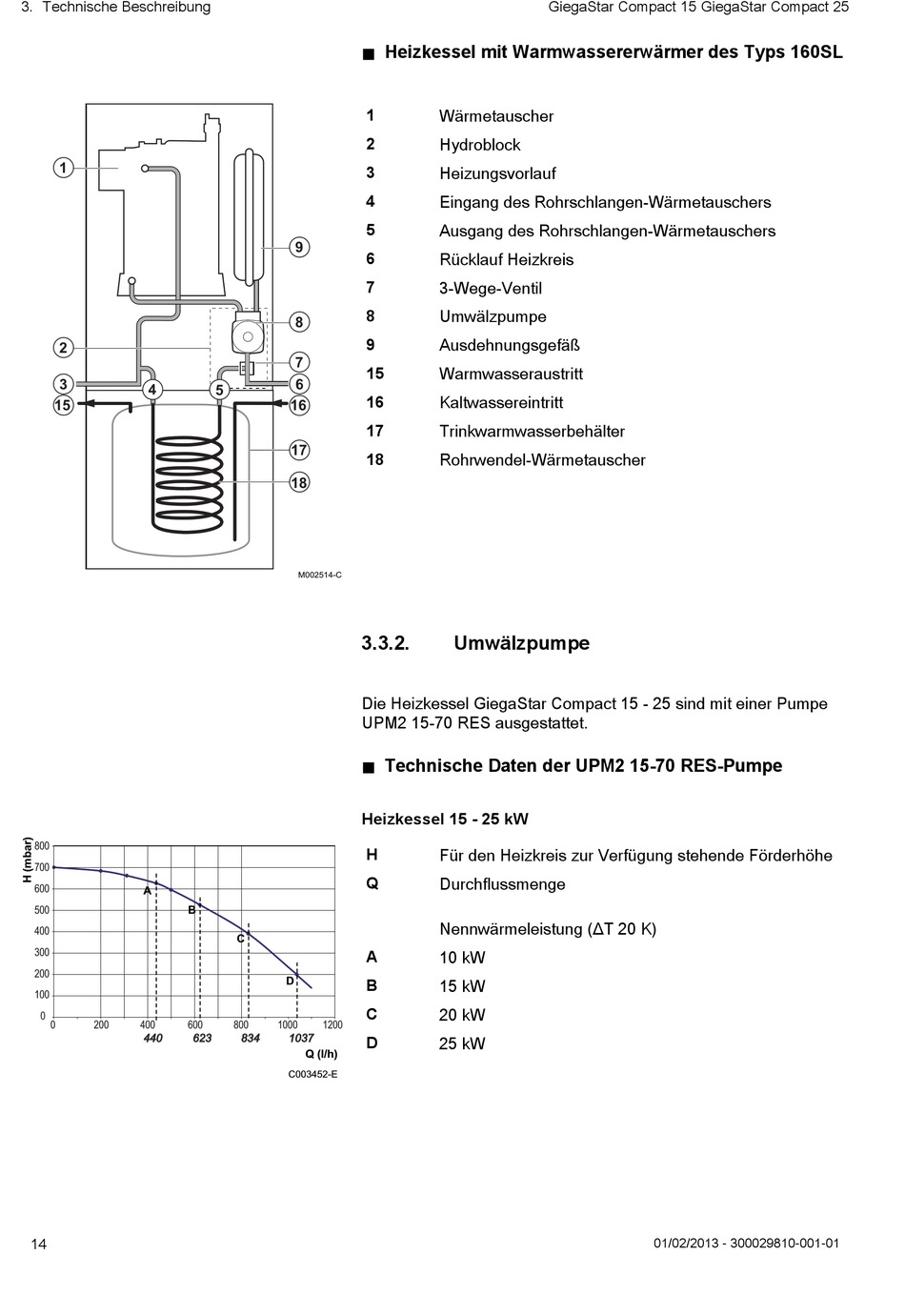

3. Technische Beschreibung
1
2
3
4
15
800
700
600
A
500
400
300
200
100
0
0
200
400
440
14
9
8
7
6
5
16
17
18
M002514-C
B
C
D
600
800
1000
1200
623
834
1037
Q (l/h)
C003452-E
n Heizkessel mit Warmwassererwärmer des Typs 160SL
Wärmetauscher
1
Hydroblock
2
Heizungsvorlauf
3
Eingang des Rohrschlangen-Wärmetauschers
4
Ausgang des Rohrschlangen-Wärmetauschers
5
Rücklauf Heizkreis
6
3-Wege-Ventil
7
Umwälzpumpe
8
Ausdehnungsgefäß
9
Warmwasseraustritt
15
Kaltwassereintritt
16
Trinkwarmwasserbehälter
17
Rohrwendel-Wärmetauscher
18
3.3.2.
Umwälzpumpe
Die Heizkessel GiegaStar Compact 15 - 25 sind mit einer Pumpe
UPM2 15-70 RES ausgestattet.
n Technische Daten der UPM2 15-70 RES-Pumpe
Heizkessel 15 - 25 kW
Für den Heizkreis zur Verfügung stehende Förderhöhe
H
Durchflussmenge
Q
Nennwärmeleistung (ΔT 20 K)
10 kW
A
15 kW
B
20 kW
C
25 kW
D
GiegaStar Compact 15 GiegaStar Compact 25
