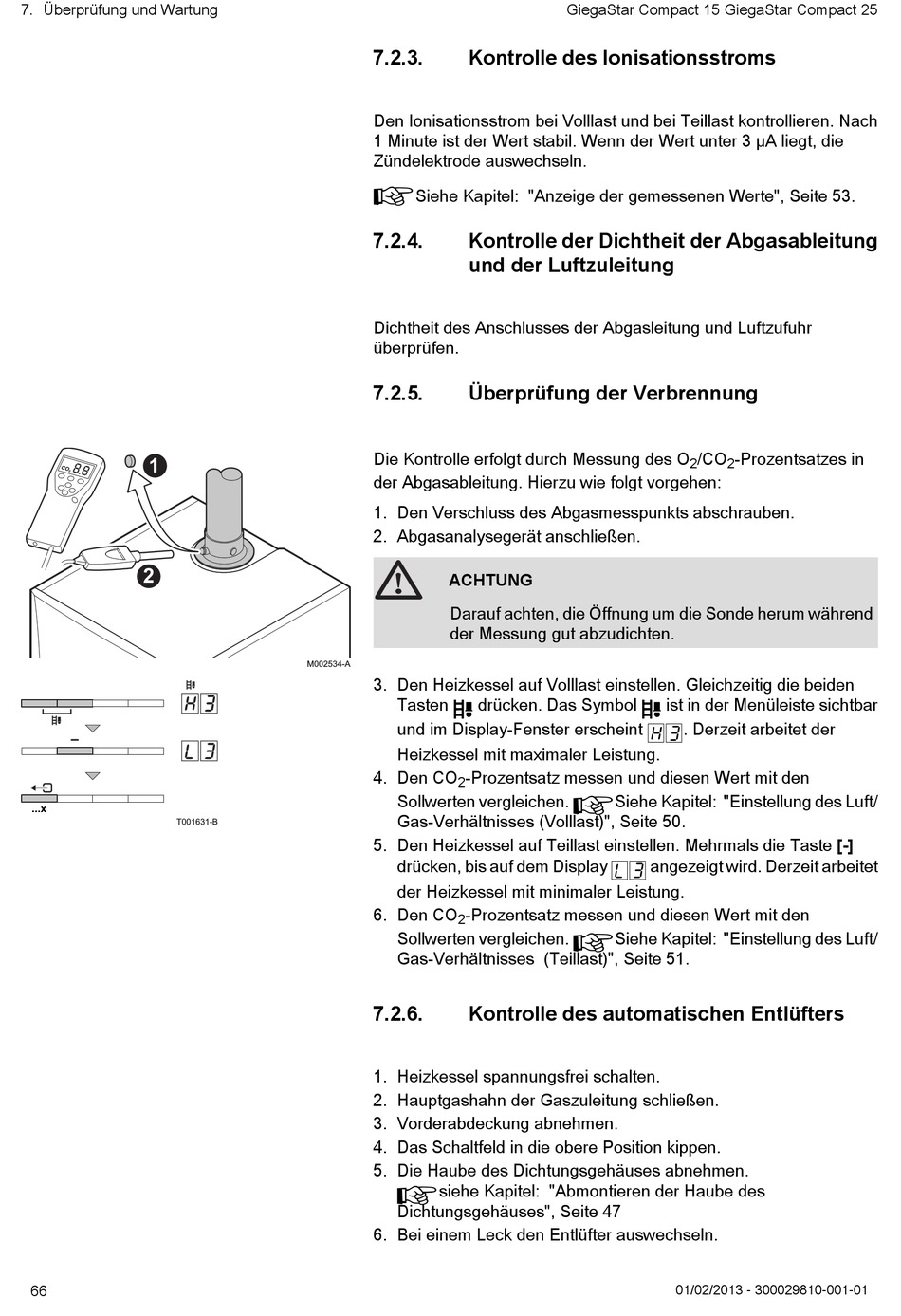

7. Überprüfung und Wartung
1
2
...x
T001631-B
66
7.2.3.
Kontrolle des Ionisationsstroms
Den Ionisationsstrom bei Volllast und bei Teillast kontrollieren. Nach
1 Minute ist der Wert stabil. Wenn der Wert unter 3 µA liegt, die
Zündelektrode auswechseln.
¼Siehe Kapitel: "Anzeige der gemessenen Werte", Seite 53.
7.2.4.
Kontrolle der Dichtheit der Abgasableitung
und der Luftzuleitung
Dichtheit des Anschlusses der Abgasleitung und Luftzufuhr
überprüfen.
7.2.5.
Überprüfung der Verbrennung
Die Kontrolle erfolgt durch Messung des O
der Abgasableitung. Hierzu wie folgt vorgehen:
1. Den Verschluss des Abgasmesspunkts abschrauben.
2. Abgasanalysegerät anschließen.
ACHTUNG
Darauf achten, die Öffnung um die Sonde herum während
der Messung gut abzudichten.
M002534-A
3. Den Heizkessel auf Volllast einstellen. Gleichzeitig die beiden
Tasten B drücken. Das Symbol B ist in der Menüleiste sichtbar
und im Display-Fenster erscheint h3 . Derzeit arbeitet der
Heizkessel mit maximaler Leistung.
4. Den CO
-Prozentsatz messen und diesen Wert mit den
2
Sollwerten vergleichen. ¼ Siehe Kapitel: "Einstellung des Luft/
Gas-Verhältnisses (Volllast)", Seite 50.
5. Den Heizkessel auf Teillast einstellen. Mehrmals die Taste [-]
drücken, bis auf dem Display l3 angezeigt wird. Derzeit arbeitet
der Heizkessel mit minimaler Leistung.
6. Den CO
-Prozentsatz messen und diesen Wert mit den
2
Sollwerten vergleichen. ¼ Siehe Kapitel: "Einstellung des Luft/
Gas-Verhältnisses (Teillast)", Seite 51.
7.2.6.
Kontrolle des automatischen Entlüfters
1. Heizkessel spannungsfrei schalten.
2. Hauptgashahn der Gaszuleitung schließen.
3. Vorderabdeckung abnehmen.
4. Das Schaltfeld in die obere Position kippen.
5. Die Haube des Dichtungsgehäuses abnehmen.
¼ siehe Kapitel: "Abmontieren der Haube des
Dichtungsgehäuses", Seite 47
6. Bei einem Leck den Entlüfter auswechseln.
GiegaStar Compact 15 GiegaStar Compact 25
/CO
-Prozentsatzes in
2
2
01/02/2013 - 300029810-001-01
