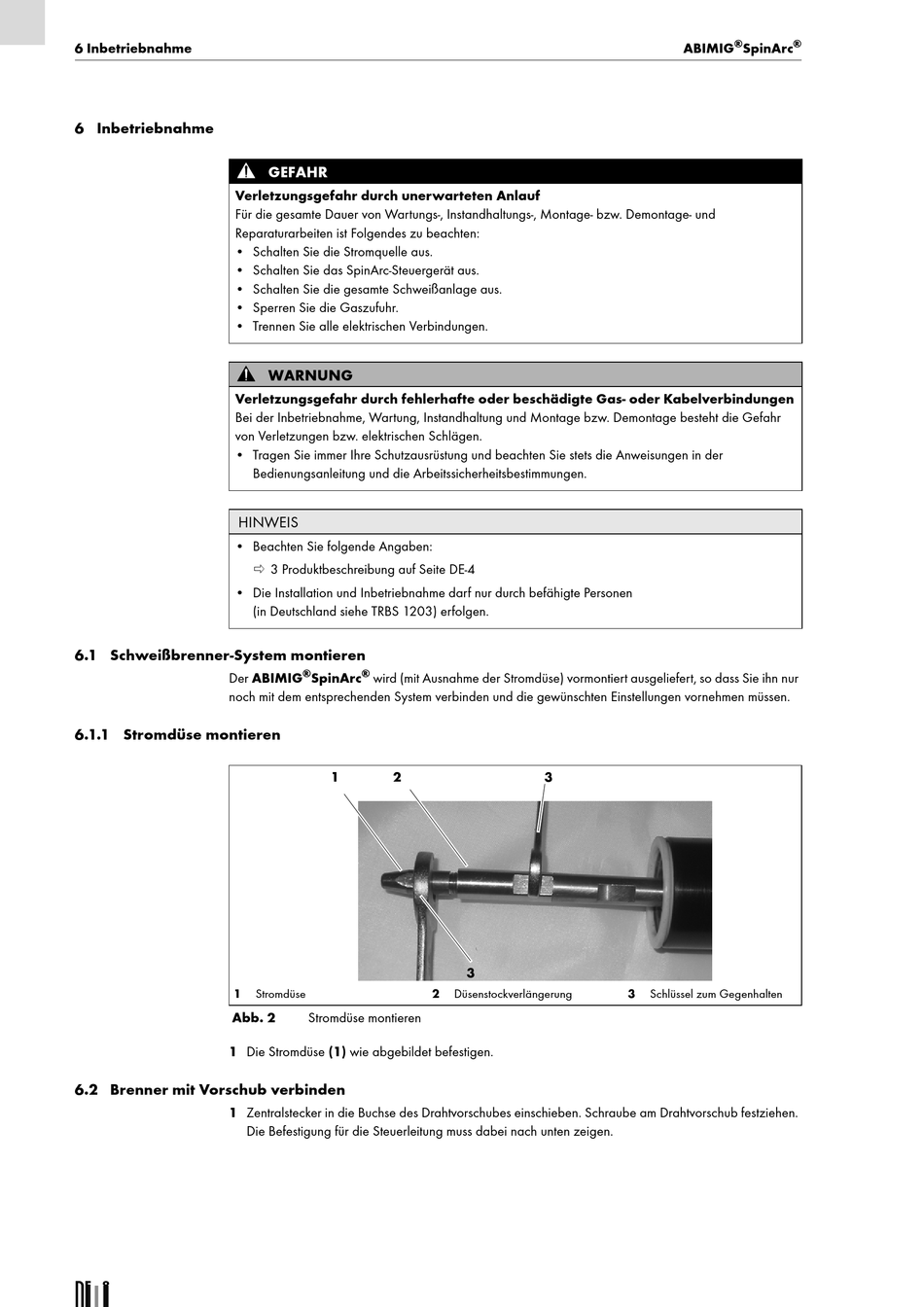

6 Inbetriebnahme
6 Inbetriebnahme
Verletzungsgefahr durch unerwarteten Anlauf
Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw. Demontage- und
Reparaturarbeiten ist Folgendes zu beachten:
• Schalten Sie die Stromquelle aus.
• Schalten Sie das SpinArc-Steuergerät aus.
• Schalten Sie die gesamte Schweißanlage aus.
• Sperren Sie die Gaszufuhr.
• Trennen Sie alle elektrischen Verbindungen.
Verletzungsgefahr durch fehlerhafte oder beschädigte Gas- oder Kabelverbindungen
Bei der Inbetriebnahme, Wartung, Instandhaltung und Montage bzw. Demontage besteht die Gefahr
von Verletzungen bzw. elektrischen Schlägen.
• Tragen Sie immer Ihre Schutzausrüstung und beachten Sie stets die Anweisungen in der
HINWEIS
• Beachten Sie folgende Angaben:
• Die Installation und Inbetriebnahme darf nur durch befähigte Personen
6.1 Schweißbrenner-System montieren
Der ABIMIG
noch mit dem entsprechenden System verbinden und die gewünschten Einstellungen vornehmen müssen.
6.1.1 Stromdüse montieren
1
Abb. 2
1 Die Stromdüse (1) wie abgebildet befestigen.
6.2 Brenner mit Vorschub verbinden
1 Zentralstecker in die Buchse des Drahtvorschubes einschieben. Schraube am Drahtvorschub festziehen.
Die Befestigung für die Steuerleitung muss dabei nach unten zeigen.
DE - 8
GEFAHR
WARNUNG
Bedienungsanleitung und die Arbeitssicherheitsbestimmungen.
3 Produktbeschreibung auf Seite DE-4
(in Deutschland siehe TRBS 1203) erfolgen.
®
®
SpinArc
wird (mit Ausnahme der Stromdüse) vormontiert ausgeliefert, so dass Sie ihn nur
1
2
Stromdüse
Stromdüse montieren
3
3
2
Düsenstockverlängerung
®
®
ABIMIG
SpinArc
3
Schlüssel zum Gegenhalten
