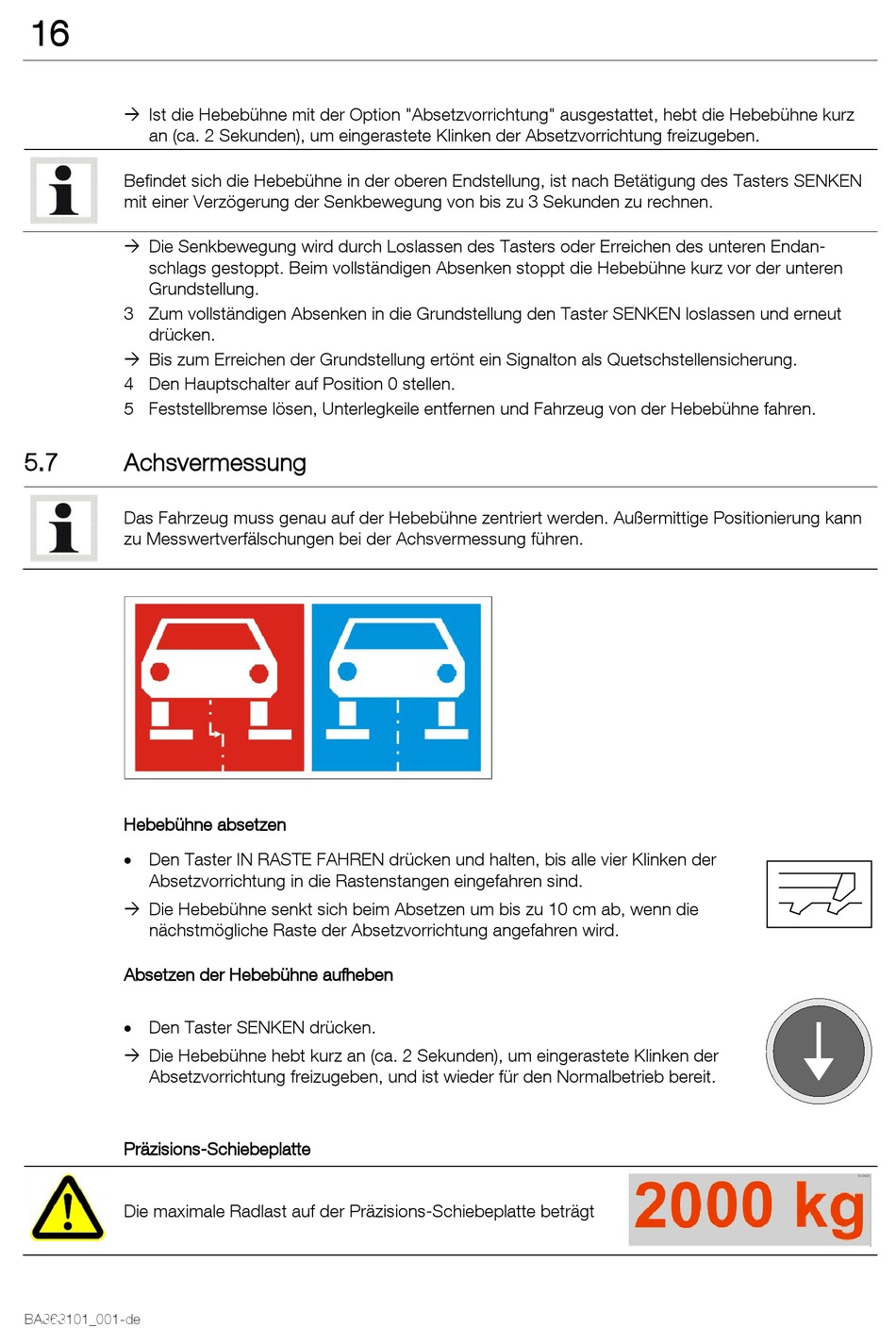

16
 Ist die Hebebühne mit der Option "Absetzvorrichtung" ausgestattet, hebt die Hebebühne kurz
an (ca. 2 Sekunden), um eingerastete Klinken der Absetzvorrichtung freizugeben.
Befindet sich die Hebebühne in der oberen Endstellung, ist nach Betätigung des Tasters SENKEN
mit einer Verzögerung der Senkbewegung von bis zu 3 Sekunden zu rechnen.
 Die Senkbewegung wird durch Loslassen des Tasters oder Erreichen des unteren Endan-
schlags gestoppt. Beim vollständigen Absenken stoppt die Hebebühne kurz vor der unteren
Grundstellung.
3 Zum vollständigen Absenken in die Grundstellung den Taster SENKEN loslassen und erneut
drücken.
 Bis zum Erreichen der Grundstellung ertönt ein Signalton als Quetschstellensicherung.
4 Den Hauptschalter auf Position 0 stellen.
5 Feststellbremse lösen, Unterlegkeile entfernen und Fahrzeug von der Hebebühne fahren.
Pos: 62 /Technische Dokumentation/Alle Geräte/Überschriften/Überschriften 1.1/A/Überschrift 1.1: Achsvermessung @ 13\mod_1238076351340_6.docx @ 359519 @ 2 @ 1
5.7

Achsvermessung

Pos: 63 /Technische Dokumentation/Hebetechnik/00 HBZ Alle/Inhalte/Info!/Inhalt: Info - Zentrierung des FZGs auf FF @ 13\mod_1238075328040_6.docx @ 359487 @ @ 1
Das Fahrzeug muss genau auf der Hebebühne zentriert werden. Außermittige Positionierung kann
zu Messwertverfälschungen bei der Achsvermessung führen.
Pos: 64 /Technische Dokumentation/Hebetechnik/00 HBZ Alle/Inhalte/Inhalt: Zentrierung des FZGs auf FF (Bild) @ 13\mod_1238074176549_0.docx @ 359461 @ @ 1
Pos: 65 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühnen/3101 CARLIFT II 3.5 / 4.0/BA/Inhalt: 3631 Achsvermessung @ 13\mod_1238080016835_6.docx @ 359546 @ @ 1
Hebebühne absetzen
• Den Taster IN RASTE FAHREN drücken und halten, bis alle vier Klinken der
Absetzvorrichtung in die Rastenstangen eingefahren sind.
 Die Hebebühne senkt sich beim Absetzen um bis zu 10 cm ab, wenn die
nächstmögliche Raste der Absetzvorrichtung angefahren wird.
Absetzen der Hebebühne aufheben
• Den Taster SENKEN drücken.
 Die Hebebühne hebt kurz an (ca. 2 Sekunden), um eingerastete Klinken der
Absetzvorrichtung freizugeben, und ist wieder für den Normalbetrieb bereit.
Pos: 66 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühnen/3101 CARLIFT II 3.5 / 4.0/3101_001 CARLIFT II 4.0/5.0 MB/BA/Inhalt: 3631_001 Präzisions-Schiebeplatte 2000 kg @ 41\mod_1421764552053_6.docx @ 2186593 @ @ 1
Präzisions-Schiebeplatte
Die maximale Radlast auf der Präzisions-Schiebeplatte beträgt
Pos: 67 /-----Format-----/MANUELLER UMBRUCH Seitenumbruch @ 0\mod_1134403577687_0.docx @ 1278 @ @ 1
BA363101_001-de
