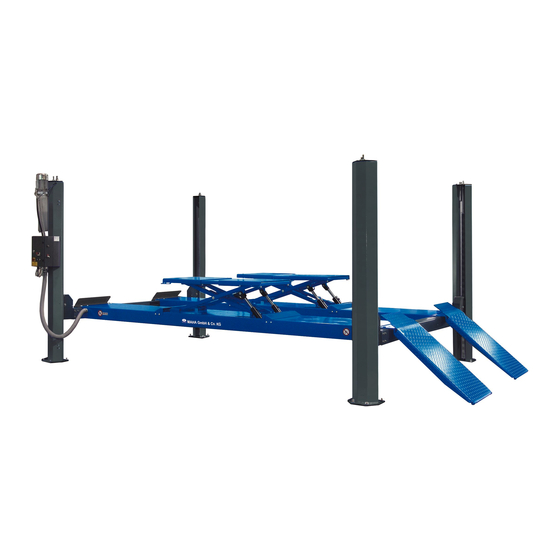

CARLIFT II 5.0
Four Post Lift
Technical Handbook
TH363801-en
Pos: 1 /-----Format-----/MANUELLER UMBRUCH Seitenumbruch @ 0\mod_1134403577687_0.docx @ 1277 @ @ 1
Fehler! Verwenden Sie die Registerkarte 'Start', um Name dem Text zuzuweisen, der hier angezeigt
werden soll.Fehler! Verwenden Sie die Registerkarte 'Start', um Name dem Text zuzuweisen, der hier
angezeigt werden soll.Fehler! Verwenden Sie die Registerkarte 'Start', um Name dem Text
zuzuweisen, der hier angezeigt werden soll.
Werbung
Verwandte Anleitungen für MAHA CARLIFT II 5.0
Inhaltszusammenfassung für MAHA CARLIFT II 5.0
- Seite 1 CARLIFT II 5.0 Four Post Lift Technical Handbook TH363801-en Pos: 1 /-----Format-----/MANUELLER UMBRUCH Seitenumbruch @ 0\mod_1134403577687_0.docx @ 1277 @ @ 1 Fehler! Verwenden Sie die Registerkarte 'Start', um Name dem Text zuzuweisen, der hier angezeigt werden soll.Fehler! Verwenden Sie die Registerkarte 'Start', um Name dem Text zuzuweisen, der hier angezeigt werden soll.Fehler! Verwenden Sie die Registerkarte 'Start', um Name dem Text...
- Seite 2 Pos: 2 /-----Format-----/Inhaltsverzeichnis @ 5\mod_1168867441046_75.docx @ 72920 @ @ 1 Contents Important Safety Information ................. 3 Installation Plans ..................... 3 Transport ......................... 3 Main Assemblies ..................... 4 Installation Steps ....................5 ...
- Seite 3 Pos: 8 /Technische Dokumentation/Alle Geräte/01/Überschriften/Überschriften 1/I/Überschrift 1: Installationspläne @ 25\mod_1314947849959_75.docx @ 1037403 @ 1 @ 1 Installation Plans Pos: 9 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/3801 CARLIFT II 5.0/TH/Inhalt: Installationspläne CARLIFT II 5.0 @ 25\mod_1315552255911_75.docx @ 1043644 @ @ 1 Foundation plan No. F5413; F5414; F5415 Fluid diagram No.
- Seite 4 Main Assemblies Pos: 16 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/3801 CARLIFT II 5.0/TH/Inhalt: Hauptbaugruppen (Bild) CARLIFT II @ 28\mod_1334044623453_0.docx @ 1579443 @ @ 1 Pos: 17 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/3801 CARLIFT II 5.0/TH/Inhalt: Hauptbaugruppen (Tabelle) CARLIFT II @ 28\mod_1334046222468_75.docx @ 1579487 @ @ 1...
- Seite 5 Pos: 19 /Technische Dokumentation/Alle Geräte/01/Überschriften/Überschriften 1/M/Überschrift 1: Montageschritte @ 22\mod_1287499769640_75.docx @ 924793 @ 1 @ 1 Installation Steps Pos: 20 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/3101 CARLIFT II 3.5 / 4.0/TH/Inhalt: Montage Carlift II (Bilder Teil 1) @ 21\mod_1277102046358_0.docx @ 858083 @ @ 1 Pos: 21 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/3101 CARLIFT II 3.5 / 4.0/TH/Inhalt: Montage Carlift II (Text Teil 1) @ 21\mod_1277102860337_75.docx @ 858113 @ @ 1...
- Seite 6 Pos: 23 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/3101 CARLIFT II 3.5 / 4.0/TH/Inhalt: Montage Carlift II (Bilder Teil 2) @ 21\mod_1277103187286_0.docx @ 858143 @ @ 1 Pos: 24 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/3101 CARLIFT II 3.5 / 4.0/TH/Inhalt: Montage Carlift II (Text Teil 2) @ 21\mod_1277104084412_75.docx @ 858173 @ @ 1 7 Pull out all electrical cables from the right-hand runway (drive-on &...
- Seite 7 Pos: 26 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/3101 CARLIFT II 3.5 / 4.0/TH/Inhalt: Montage Carlift II (Bilder Teil 3) @ 21\mod_1277107932960_0.docx @ 858263 @ @ 1 Pos: 27 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/3101 CARLIFT II 3.5 / 4.0/TH/Inhalt: Montage Carlift II (Text Teil 3) @ 21\mod_1277108493324_75.docx @ 858293 @ @ 1 13 Pull the crossbeam including cables and wire ropes close to the runways.
- Seite 8 Pos: 29 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/3101 CARLIFT II 3.5 / 4.0/TH/Inhalt: Montage Carlift II (Bilder Teil 4) @ 21\mod_1277109408699_0.docx @ 858323 @ @ 1 Pos: 30 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/3101 CARLIFT II 3.5 / 4.0/TH/Inhalt: Montage Carlift II (Text Teil 4) @ 21\mod_1277113339066_75.docx @ 858503 @ @ 1 18 Align the columns.
- Seite 9 26 Override the rope switches to raise the lift for the first time (see section "Overriding the Slack Rope Switches"). 27 Raise the lift. Connect rope switches S11 + S12 + S13 + S14 to terminal box XD14. 28 Route the cables properly and set the rope switches into operating condition. Pos: 31 /Technische Dokumentation/Alle Geräte/01/Überschriften/Überschriften 1.1/V/Überschrift 1.1: Verankerung @ 12\mod_1233746188199_75.docx @ 331433 @ 2 @ 1 Anchoring Pos: 32 /Technische Dokumentation/Hebetechnik/36...
- Seite 10 Specification HLPD 32 / Standard DIN 51 524, Part 1 + 2 Pos: 41 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/3801 CARLIFT II 5.0/TH/Inhalt: Hydrauliköl einfüllen (Bild) CARLIFT II 5.0 @ 25\mod_1315556249529_0.docx @ 1043674 @ @ 1 Pos: 42 /-----Format-----/MANUELLER UMBRUCH Seitenumbruch @ 0\mod_1134403577687_0.docx @ 1277 @ @ 1 TH363801-en...
- Seite 11 Operating Coils and Connections on the Hydraulic Power Unit Pos: 46 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/3801 CARLIFT II 5.0/TH/Inhalt: Betätigungsspulen und Anschlüsse (Legende 1) CARLIFT II 5.0 @ 28\mod_1334223630693_75.docx @ 1580732 @ @ 1 Main connection Connection for hand pump (optional) Measurement connection for manometer...
- Seite 12 Pos: 49 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/3801 CARLIFT II 5.0/TH/Inhalt: Betätigungsspulen und Anschlüsse (Legende 2) CARLIFT II 5.0 @ 28\mod_1335531504221_75.docx @ 1591167 @ @ 1 Hydraulic power unit, standard version Hydraulic power unit with hand pump (optional) Hose routing at power unit...
- Seite 13 Overview of the Hydraulic Lines Pos: 53 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/3801 CARLIFT II 5.0/TH/Inhalt: Übersicht HydrLeitungen (Bilder) CARLIFT II 5.0 @ 28\mod_1334068551653_0.docx @ 1579891 @ @ 1 Pos: 54 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/3801 CARLIFT II 5.0/TH/Inhalt: Übersicht HydrLeitungen (Legende) CARLIFT II 5.0 @ 28\mod_1334066500633_75.docx @ 1579847 @ @ 1 A: Version with Wheel-Free Jack Label Y8.4...
- Seite 14 Pos: 58 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/3801 CARLIFT II 5.0/TH/Inhalt: Schlaffseilschalter überbrücken (Text) CARLIFT II 5.0 @ 28\mod_1334061904602_75.docx @ 1579629 @ @ 1 Before making the mechanical settings, the lift must be set into operation. To be able to do this, override the slack rope switches at X1 (see circuit diagram for terminal identification).
- Seite 15 On completely level floors the foot screws need not be used. Pos: 66 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/3801 CARLIFT II 5.0/TH/Inhalt: Stehschrauben einstellen (Bild) CARLIFT II 5.0 @ 25\mod_1315556796611_0.docx @ 1043884 @ @ 1 Pos: 67 /-----Format-----/MANUELLER UMBRUCH Seitenumbruch @ 0\mod_1134403577687_0.docx @ 1277 @ @ 1 TH363801-en...
- Seite 16 6 Retighten fastening screws and lock nuts. Pos: 71 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/3801 CARLIFT II 5.0/TH/Inhalt: Quertraversen nivellieren (Bild) CARLIFT II 5.0 @ 25\mod_1315557118527_0.docx @ 1044016 @ @ 1 Pos: 72 /-----Format-----/MANUELLER UMBRUCH Seitenumbruch @ 0\mod_1134403577687_0.docx @ 1277 @ @ 1 TH363801-en...
- Seite 17 Pos: 76 /Technische Dokumentation/Alle Geräte/01/Überschriften/Überschriften 1.1/S/Überschrift 1.1: Sicherheitsklinke prüfen @ 25\mod_1315558275072_75.docx @ 1044476 @ 2 @ 1 Checking the Safety Latch Pos: 77 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/3801 CARLIFT II 5.0/TH/Inhalt: Sicherheitsklinke prüfen (Bild) CARLIFT II 5.0 @ 25\mod_1315558485237_0.docx @ 1044536 @ @ 1 Pos: 78 /-----Format-----/MANUELLER UMBRUCH Seitenumbruch @ 0\mod_1134403577687_0.docx @ 1277 @ @ 1 TH363801-en...
- Seite 18 Pos: 79 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/3801 CARLIFT II 5.0/TH/Inhalt: Sicherheitsklinke prüfen (Text) CARLIFT II 5.0 @ 25\mod_1315559044180_75.docx @ 1044626 @ @ 1 The safety latch is preset at the factory. After completing the lift installation, recheck the clearance between latch and lock ladder: 3…10 mm. If required, adjust using adjusting nut (7).
- Seite 19 Pos: 83 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/3101 CARLIFT II 3.5 / 4.0/TH/Inhalt: RFH entlüften CARLIFT II 3.5 / 4.0 (Bilder) @ 12\mod_1232103935938_0.docx @ 314831 @ @ 1 Geber / Master Nehmer / Slave Pos: 84 /-----Format-----/MANUELLER UMBRUCH Seitenumbruch @ 0\mod_1134403577687_0.docx @ 1277 @ @ 1 TH363801-en...
- Seite 20 Pos: 85 /Technische Dokumentation/Alle Geräte/01/Überschriften/Überschriften 1/F/Überschrift 1: Funktionsprüfung @ 20\mod_1272367116128_75.docx @ 842473 @ 1 @ 1 Operational Check Pos: 86 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/0001 Säulen-Hebebühnen Alle/Inhalte/Inhalt: Funktionsprüfung Säulen-HBZ @ 28\mod_1334147228452_75.docx @ 1580273 @ @ 1 The following items must be checked particularly during the acceptance: ...
- Seite 21 Pos: 88 /-----Format-----/MANUELLER UMBRUCH Seitenumbruch @ 0\mod_1134403577687_0.docx @ 1277 @ @ 1 TH363801-en...
- Seite 22 Pos: 90 /Technische Dokumentation/Alle Geräte/01/Überschriften/Überschriften 1.1/A/Überschrift 1.1: Aufbau der Hubschlitten @ 28\mod_1334134625353_75.docx @ 1580179 @ 2 @ 1 Parts Breakdown of Carriages Pos: 91 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/3801 CARLIFT II 5.0/TH/Inhalt: Hubschlitten-Aufbau (Bilder) CARLIFT II 5.0 @ 28\mod_1334130977001_0.docx @ 1580091 @ @ 1 Pos: 92 /-----Format-----/MANUELLER UMBRUCH Seitenumbruch @ 0\mod_1134403577687_0.docx @ 1277 @ @ 1 TH363801-en...
- Seite 23 Pos: 93 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/3801 CARLIFT II 5.0/TH/Inhalt: Hubschlitten-Aufbau (Tabelle) CARLIFT II 5.0 @ 28\mod_1334134368973_75.docx @ 1580223 @ @ 1 Item No. Operating column (A) Standard column (B) Support Support Cover plate Cover plate Cover plate Cover plate Limit switch plate...
- Seite 24 5 visible wire breaks on a length of 72 mm or 10 visible wire breaks on a length of 360 mm at any one spot (data apply to a wire rope Ø 12 mm, used with models MAHA CARLIFT II, SLIFT CM II) ...
- Seite 25 Pos: 98 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühne/0001 Säulen-Hebebühnen Alle/Inhalte/Inhalt: Drahtseile - Prüf- und Ablegekriterien (Bilder) 4S-HBZ @ 27\mod_1327669865891_0.docx @ 1519633 @ @ 1 Pos: 99 /-----Format-----/MANUELLER UMBRUCH Seitenumbruch @ 0\mod_1134403577687_0.docx @ 1277 @ @ 1 TH363801-en...
- Seite 26 Pos: 100 /Technische Dokumentation/Alle Geräte/01/Überschriften/Überschriften 1/F/Überschrift 1: Firmen-Information @ 7\mod_1187338625828_75.docx @ 104047 @ 1 @ 1 Company Information Pos: 101 /Technische Dokumentation/Alle Geräte/01/InhalteInhalt: Firmen-Information MAHA (2013-05-24 11:04:40) @ 24\mod_1306832255635_75.docx @ 1015141 @ @ 1 © MAHA Maschinenbau Haldenwang GmbH & Co. KG...
