Betriebsanleitung
4.
Montage und Installation
4.1 Typische Bestandteile der Messstelle:
Auswerteeinheit im Hutschienen-Gehäuse oder im Feldgehäuse
•
Sensoraufnahme zum Aufschweißen auf die Rohrleitung
•
Sensor (Überwurf, Distanzringe, Dichtring zur Anpassung auf Wandstärke)
•
Montageanleitung
•
C1- oder C3-Box (optional)
•
4.2 Benötigte Hilfsmittel
Ø 20 mm-Metallbohrer
•
32 mm-Maulschlüssel für Überwurfmutter
•
Sicherungsringzange (Ø 20 mm) zur Anpassung des Sensors an die Wandstärke
•
4.3 Montage des Sensors
Bei der Montage des Sensors ist folgendermaßen vorzugehen:
Legen Sie den Montageort auf dem Rohr fest. Bei waagerechten bzw. schrägen Rohrleitungen sollte der
•
Einbau von oben erfolgen.
Anmerkung: Bis zu 3 Sensoren werden applikationsabhängig bei Rohrleitungsdurchmessern größer als
•
200 mm eingesetzt, wobei die Sensoren um 120° zueinander versetzt anzuordnen sind.
Die Abstände gelten für die vertikale und horizontale Einbaulage.
•
Achten Sie auf den notwendigen Abstand von Ventilen, Krümmern, Gebläsen und Zellradschleusen
•
sowie sonstigen Messstutzen wie Druck- und Temperaturfühlern etc. zur Messstelle. (Siehe Abb. 6)

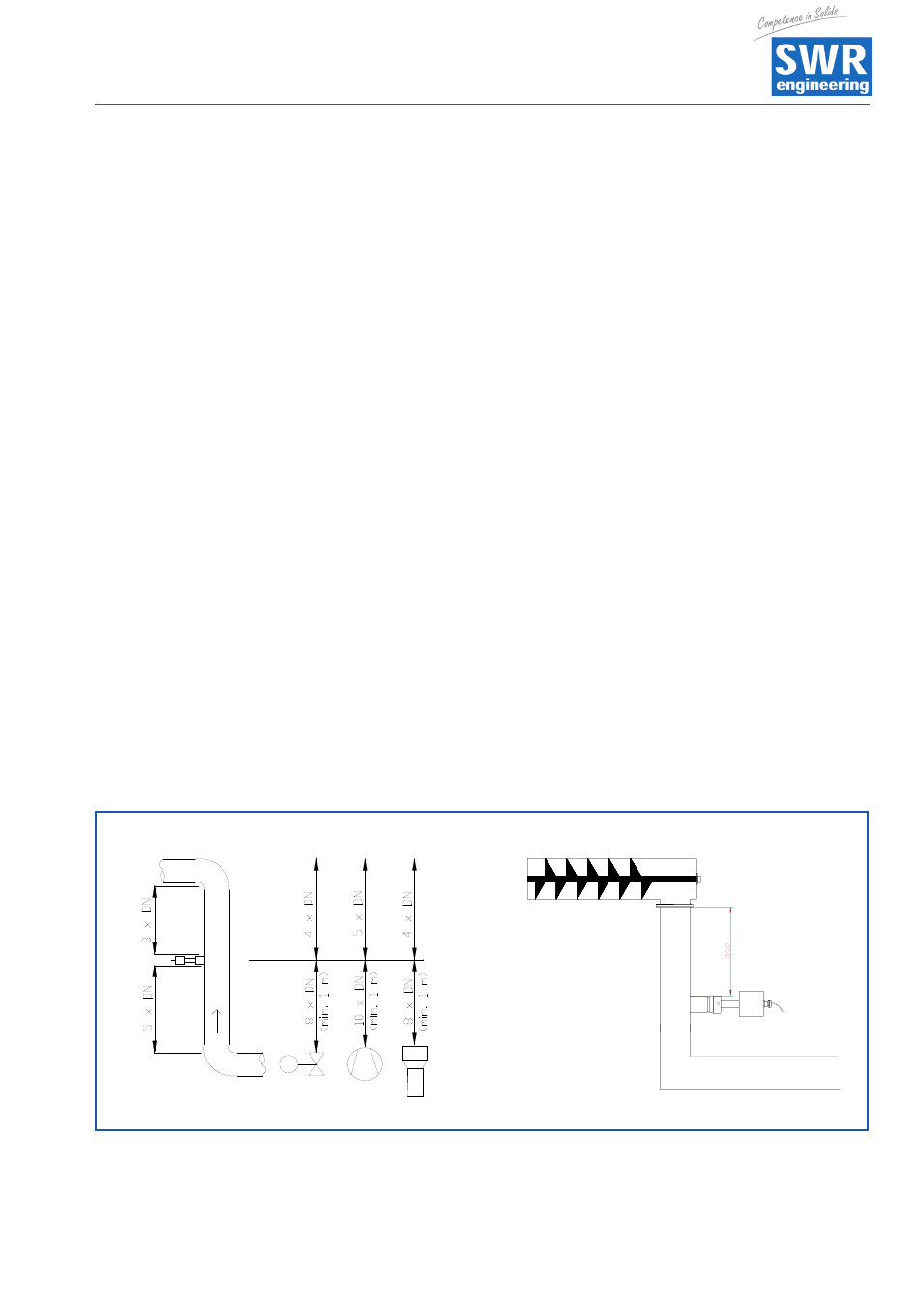

Abb. 6: Minimale Abstände der Messstelle von Rohrgeometrien und Einbauten
Bei Freifallanwendungen (z. B. nach Förderschnecken oder Zellradschleusen) ist eine Fallhöhe von
•
mindestens 300 mm ideal.
7
