Betriebsanleitung

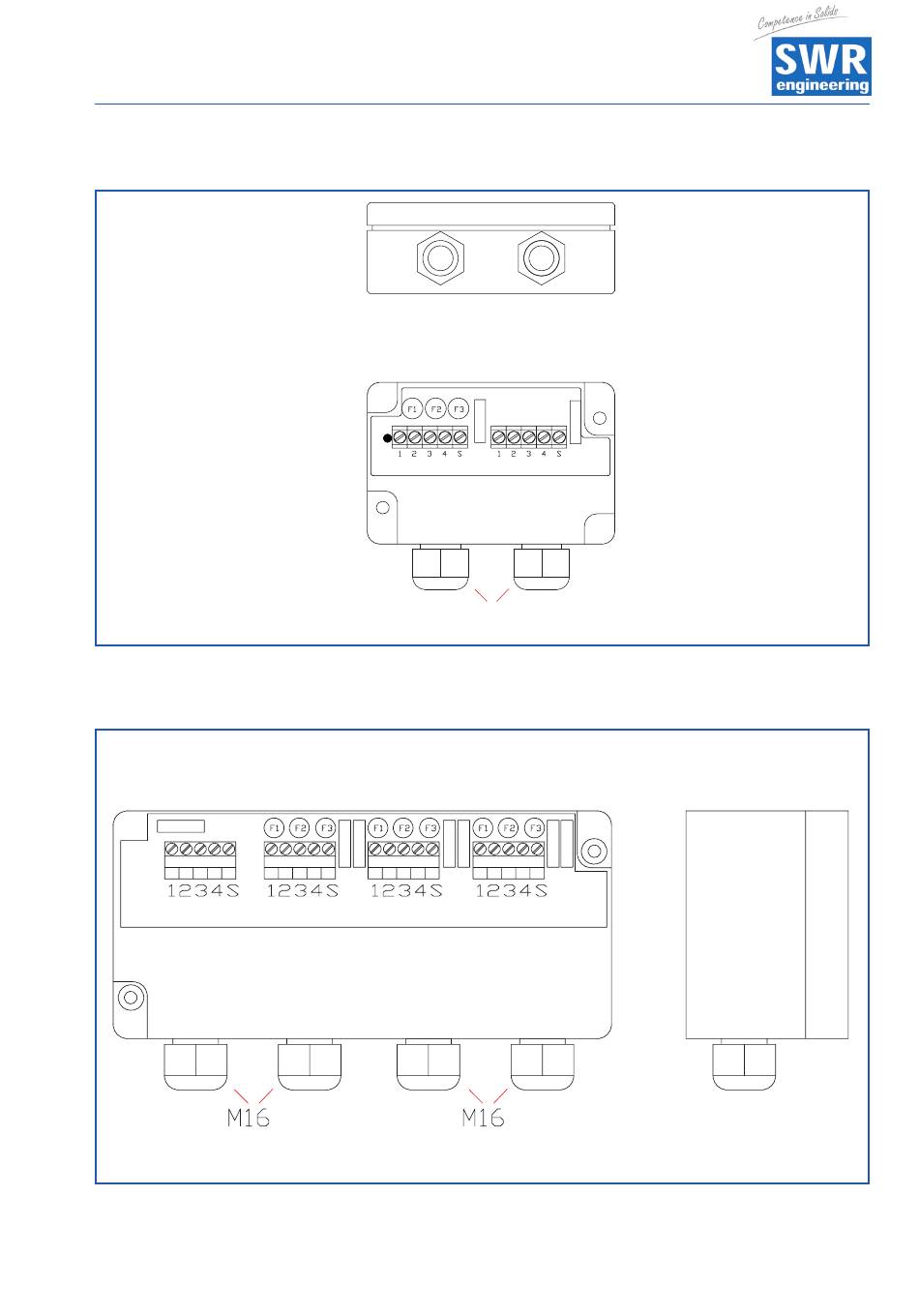

5.3 Anschlussbelegung C1-Box

Sensor 1 Auswerteeinheit
Kabelverschraubung
M 16 x 1,5
Abb. 16: Elektrischer Anschluss

5.4 Anschlussbelegung C3-Box

Auswerteeinheit Sensor 1 Sensor 2 Sensor 3
Abb. 17: Elektrischer Anschluss
15
