Betriebsanleitung
1. Anlagenübersicht
Eine Messstelle besteht aus den Komponenten:
Auswerteeinheit (im Hutschienen-Gehäuse oder im Feldgehäuse)
•
Sensoraufnahme zum Aufschweißen auf die Rohrleitung
•
Sensor (Überwurf, Distanzringe, Dichtring zur Anpassung auf Wandstärke)
•
Montageanleitung
•
C1- oder C3-Box (optional)
•
Sensor

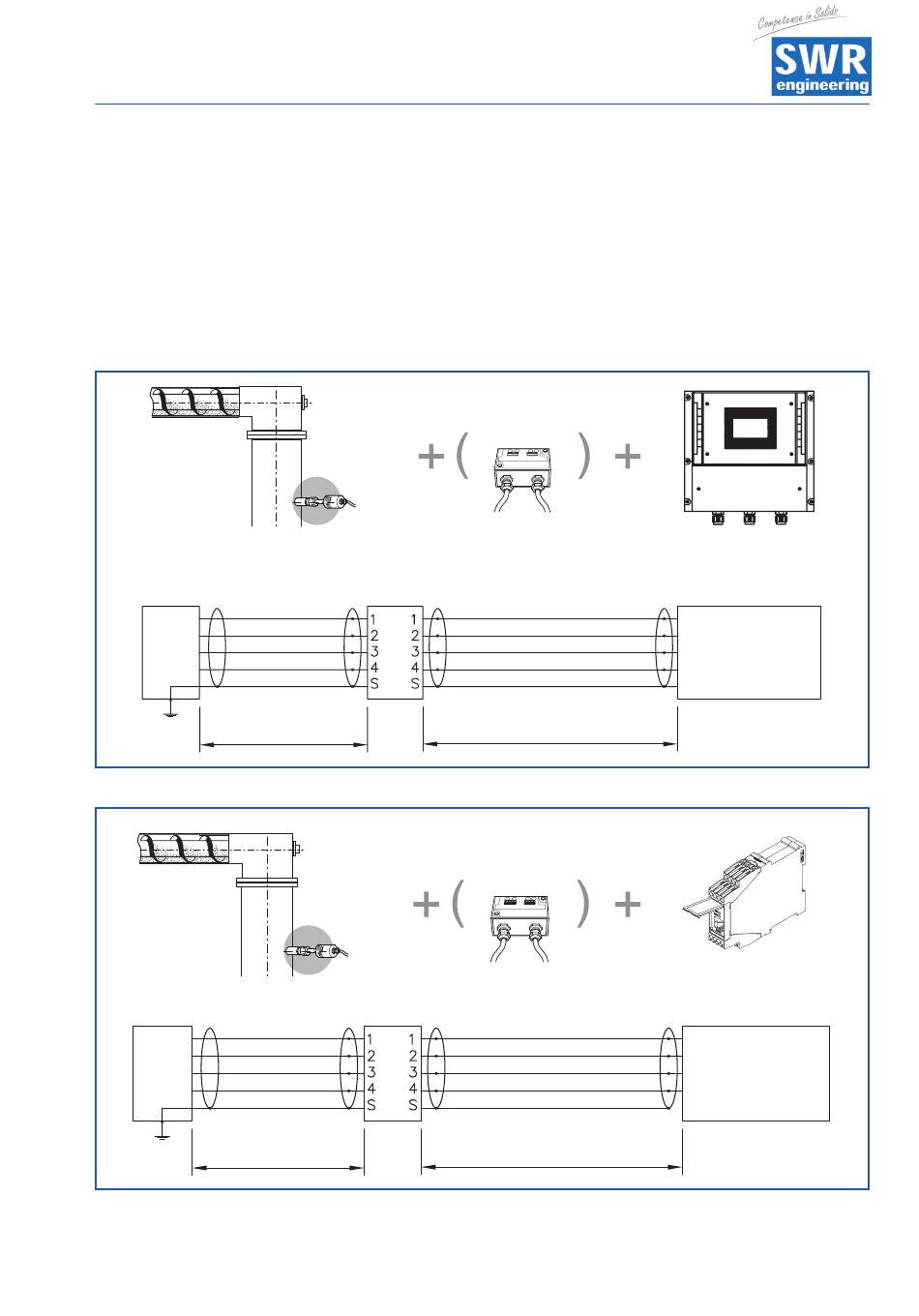

Abb. 1: Übersicht mit C1-Box und Auswerteeinheit Feldgehäuse
Sensor
Abb. 2: Übersicht mit C1-Box und Auswerteeinheit Hutschiene
Sensor
C1-Box
2 m
Sensor
C1-Box
2 m
C1-Box
max. 300 m
C1-Box
max. 300 m
Auswerteeinheit
1 (+ 24 V)
2 (GND)
3 (A)
4 (B)
S (Erde)
Auswerteeinheit
16 (+ 24 V)
15 (GND)
14 (A)
13 (B)
3
