Betriebsanleitung

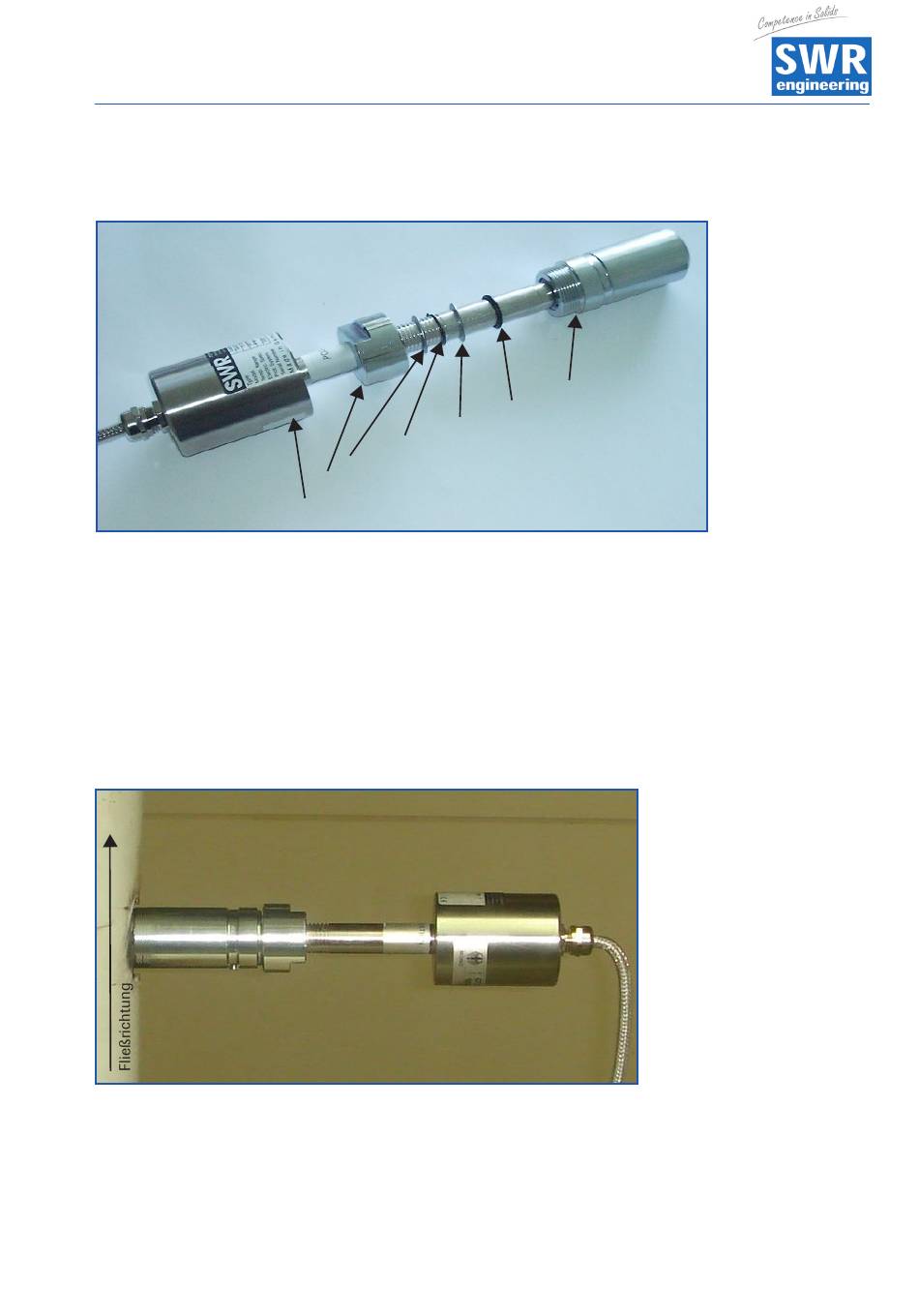

• Der Sensor wird nun gemäß der Abbildung 8a in die Sensorführung eingesetzt
und gemäß dem Polarisationsaufkleber längs zur Rohrachse ausgerichtet (Abb. 8b).
•
Anschließend wird die Messstelle mit der Überwurfmutter dicht verschraubt.
1
Distanzring(e) je 1 mm
2
Sicherungsring 20 x 1,2
Vorlagering 1 mm
Überwurfmutter
Sensor
Sensoraufnahme
Runddichtring 19 x 2
Abb. 8b: Ausrichtung des Sensors
Abb. 8a: Einbau der
Sensoraufnahme
und des Sensors
9
