Betriebsanleitung
5.2 Anschlussbelegung Feldgehäuse

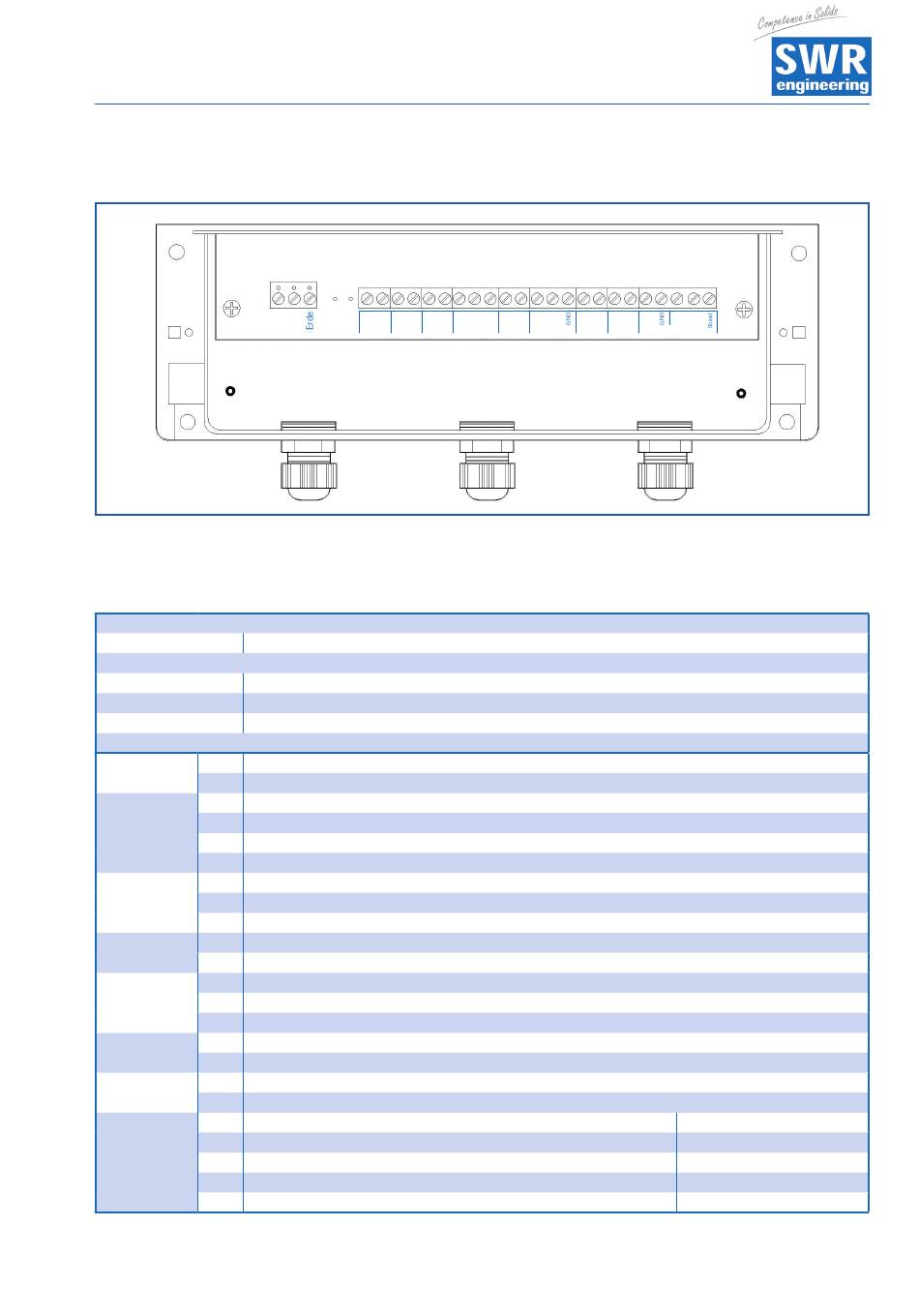

Abb. 15: Elektrischer Anschluss
Auswerteeinheit
Klemmen-Bez.
Anschluss der Versorgungsspannung
L / +24 V
N / 0 V
Erde
Anschlüsse
+
I-out1
-
Na
Na
Na
Na
NO
Min. /
Max.-
C
Relais
NC
+
D-out
-
A
RS 485
B
GND
+
D-in1
-
+
D-in2
-
+
GND
Sensor
A
B
Shield
+ -
+ - + -
L N
L N
I-OUT1
NA
NA
Anschluss
Eingang Versorgungsspannung 230 V / 50 Hz, 110 V / 60 Hz (optional 24 V DC)
Eingang Versorgungsspannung 230 V / 50 Hz, 110 V / 60 Hz (optional 24 V DC)
Erde
Stromausgang +
Stromausgang -
nicht belegt
nicht belegt
nicht belegt
nicht belegt
Potentialfreier Wechsler NO (Schließer)
Potentialfreier Wechsler C (gemeinsamer Leiter)
Potentialfreier Wechsler NC (Öffner)
Digitaler Impulsausgang +
Digitaler Impulsausgang -
RS 485 Schnittstelle Daten A
RS 485 Schnittstelle Daten B
RS 485 Schnittstelle Ground
Digitale Schnittstelle 1 (+)
Digitale Schnittstelle 1 (-)
Digitale Schnittstelle 2 (+)
Digitale Schnittstelle 2 (-)
Spannungsversorgung + 24 V
Spannungsversorgung 0 V
RS 485 Daten A
RS 485 Daten B
Abschirmung
+ -
+ - + - +
NO C NC
A
B
Relais
D-Out
RS 485
D-In1
D-In2
A
B
Sensor
Kabel Nr. 1
Kabel Nr. 2
Kabel Nr. 3
Kabel Nr. 4
14
