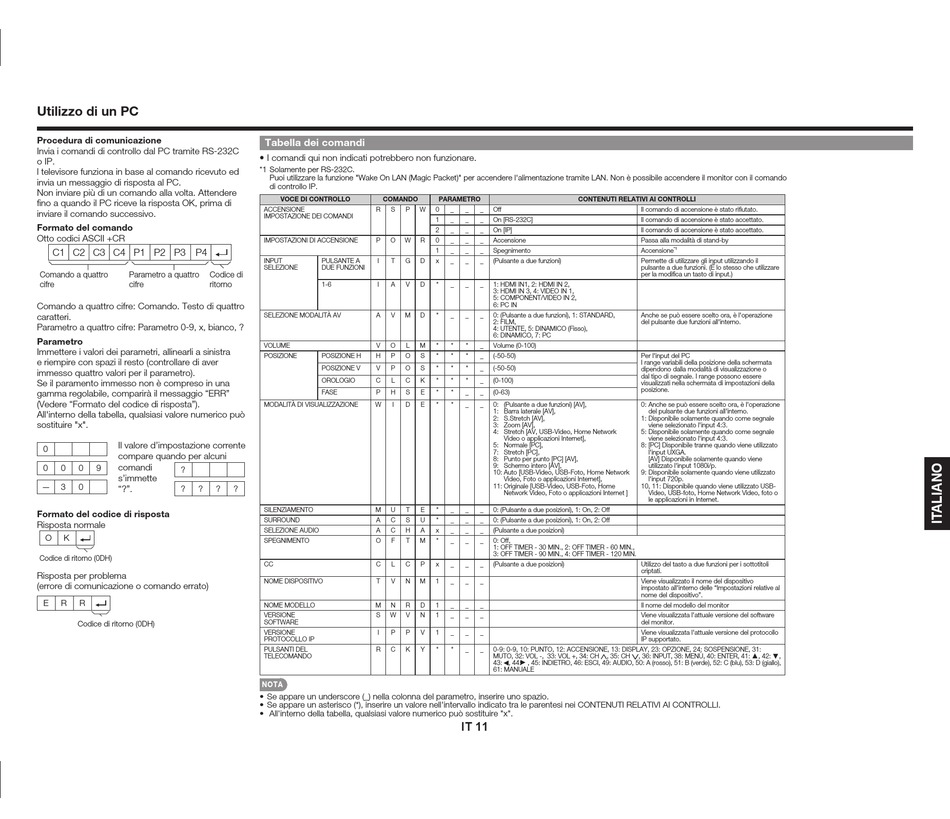

Utilizzo di un PC
Procedura di comunicazione
Invia i comandi di controllo dal PC tramite RS-232C
o IP.
l televisore funziona in base al comando ricevuto ed
invia un messaggio di risposta al PC.
Non inviare più di un comando alla volta. Attendere
fino a quando il PC riceve la risposta OK, prima di
inviare il comando successivo.
Formato del comando
Otto codici ASCII +CR
C1 C2 C3 C4 P1 P2 P3 P4
Comando a quattro Parametro a quattro Codice di
cifre cifre ritorno
Comando a quattro cifre: Comando. Testo di quattro
caratteri.
Parametro a quattro cifre: Parametro 0-9, x, bianco, ?
Parametro
Immettere i valori dei parametri, allinearli a sinistra
e riempire con spazi il resto (controllare di aver
immesso quattro valori per il parametro).
Se il paramento immesso non è compreso in una
gamma regolabile, comparirà il messaggio "ERR"
(Vedere "Formato del codice di risposta").
All'interno della tabella, qualsiasi valore numerico può
sostituire "x".
Il valore d'impostazione corrente
0
compare quando per alcuni
comandi
0 0 0 9
?
s'immette
— 3 0
"?". ? ? ?
Formato del codice di risposta
Risposta normale
O K
Codice di ritorno (0DH)
Risposta per problema
(errore di comunicazione o comando errato)
E R R
Codice di ritorno (0DH)
Tabella dei comandi
• I comandi qui non indicati potrebbero non funzionare.
*1 Solamente per RS-232C.
Puoi utilizzare la funzione "Wake On LAN (Magic Packet)" per accendere l'alimentazione tramite LAN. Non è possibile accendere il monitor con il comando
di controllo IP.
VOCE DI CONTROLLO COMANDO
ACCENSIONE R S P
IMPOSTAZIONE DEI COMANDI
IMPOSTAZIONI DI ACCENSIONE P O W
INPUT PULSANTE A I T G
SELEZIONE DUE FUNZIONI
1-6 I A V
SELEZIONE MODALITÀ AV A V M
VOLUME V O L
POSIZIONE POSIZIONE H H P O
POSIZIONE V V P O
OROLOGIO C L C
FASE P H S
MODALITÀ DI VISUALIZZAZIONE W I D
?
SILENZIAMENTO M U T
SURROUND A C S
SELEZIONE AUDIO A C H
SPEGNIMENTO O F T
CC C L C
NOME DISPOSITIVO T V N
NOME MODELLO M N R
VERSIONE S W V
SOFTWARE
VERSIONE I P P
PROTOCOLLO IP
PULSANTI DEL R C K
TELECOMANDO
NOTA
• Se appare un underscore (_) nella colonna del parametro, inserire uno spazio.
• Se appare un asterisco (*), inserire un valore nell'intervallo indicato tra le parentesi nei CONTENUTI RELATIVI AI CONTROLLI.
• All'interno della tabella, qualsiasi valore numerico può sostituire "x".
PARAMETRO CONTENUTI RELATIVI AI CONTROLLI
W 0 _ _ _ Off
1 _ _ _ On [RS-232C]
2 _ _ _ On [IP]
R 0 _ _ _ Accensione
1 _ _ _ Spegnimento
D x _ _ _ (Pulsante a due funzioni)
D * _ _ _ 1: HDMI IN1, 2: HDMI IN 2,
3: HDMI IN 3, 4: VIDEO IN 1,
5: COMPONENT/VIDEO IN 2,
6: PC IN
D * _ _ _ 0: (Pulsante a due funzioni), 1: STANDARD,
2: FILM,
4: UTENTE, 5: DINAMICO (Fisso),
6: DINAMICO, 7: PC
M * * * _ Volume (0-100)
S * * * _ (-50-50)
S * * * _ (-50-50)
K * * * _ (0-100)
E * * _ _ (0-63)
E * * _ _ 0: (Pulsante a due funzioni) [AV],
1: Barra laterale [AV],
2: S.Stretch [AV],
3: Zoom [AV],
4: Stretch [AV, USB-Video, Home Network
Video o applicazioni Internet],
5: Normale [PC],
7: Stretch [PC],
8: Punto per punto [PC] [AV],
9: Schermo intero [AV],
10: Auto [USB-Video, USB-Foto, Home Network
Video, Foto o applicazioni Internet],
11: Originale [USB-Video, USB-Foto, Home
Network Video, Foto o applicazioni Internet ]
E * _ _ _ 0: (Pulsante a due posizioni), 1: On, 2: Off
U * _ _ _ 0: (Pulsante a due posizioni), 1: On, 2: Off
A x _ _ _ (Pulsante a due posizioni)
M * _ _ _ 0: Off,
1: OFF TIMER - 30 MIN., 2: OFF TIMER - 60 MIN.,
3: OFF TIMER - 90 MIN., 4: OFF TIMER - 120 MIN.
P x _ _ _ (Pulsante a due posizioni)
M 1 _ _ _
D 1 _ _ _
N 1 _ _ _
V 1 _ _ _
Y * * _ _ 0-9: 0-9, 10: PUNTO, 12: ACCENSIONE, 13: DISPLAY, 23: OPZIONE, 24: SOSPENSIONE, 31:
MUTO, 32: VOL -, 33: VOL +, 34: CH
43: , 44: , 45: INDIETRO, 46: ESCI, 49: AUDIO, 50: A (rosso), 51: B (verde), 52: C (blu), 53: D (giallo),
61: MANUALE
IT 11
Il comando di accensione è stato rifiutato.
Il comando di accensione è stato accettato.
Il comando di accensione è stato accettato.
Passa alla modalità di stand-by
Accensione *1
Permette di utilizzare gli input utilizzando il
pulsante a due funzioni. (È lo stesso che utilizzare
per la modifica un tasto di input.)
Anche se può essere scelto ora, è l'operazione
del pulsante due funzioni all'interno.
Per l'input del PC
I range variabili della posizione della schermata
dipendono dalla modalità di visualizzazione o
dal tipo di segnale. I range possono essere
visualizzati nella schermata di impostazioni della
posizione.
0: Anche se può essere scelto ora, è l'operazione
del pulsante due funzioni all'interno.
1: Disponibile solamente quando come segnale
viene selezionato l'input 4:3.
5: Disponibile solamente quando come segnale
viene selezionato l'input 4:3.
8: [PC] Disponibile tranne quando viene utilizzato
l'input UXGA.
[AV] Disponibile solamente quando viene
utilizzato l'input 1080i/p.
9: Disponibile solamente quando viene utilizzato
l'input 720p.
10, 11: Disponibile quando viene utilizzato USB-
Video, USB-foto, Home Network Video, foto o
le applicazioni in Internet.
Utilizzo del tasto a due funzioni per i sottotitoli
criptati.
Viene visualizzato il nome del dispositivo
impostato all'interno delle "Impostazioni relative al
nome del dispositivo".
Il nome del modello del monitor
Viene visualizzata l'attuale versione del software
del monitor.
Viene visualizzata l'attuale versione del protocollo
IP supportato.
, 36: INPUT, 38: MENÙ, 40: ENTER, 41: a , 42: b,
, 35: CH
