Sharp PN-Q901 Bedienungsanleitung Seite 52

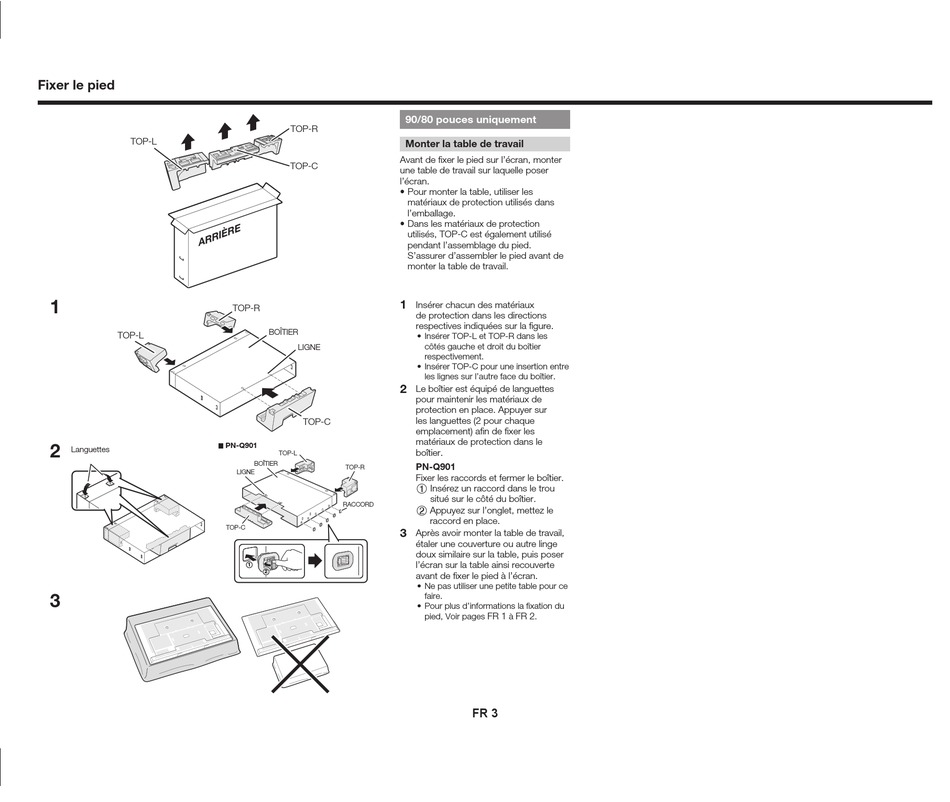

Fixer le pied
TOP-L
A R R
1
TOP-L
2
Languettes
3
TOP-R
TOP-C
E
I È R
TOP-R
BOÎTIER
LIGNE
TOP-C
PN-Q901
TOP-L
BOÎTIER
TOP-R
LIGNE
RACCORD
TOP-C
1
2
90/80 pouces uniquement
Monter la table de travail
Avant de fixer le pied sur l'écran, monter
une table de travail sur laquelle poser
l'écran.
• Pour monter la table, utiliser les
matériaux de protection utilisés dans
l'emballage.
• Dans les matériaux de protection
utilisés, TOP-C est également utilisé
pendant l'assemblage du pied.
S'assurer d'assembler le pied avant de
monter la table de travail.
1
Insérer chacun des matériaux
de protection dans les directions
respectives indiquées sur la figure.
• Insérer TOP-L et TOP-R dans les
côtés gauche et droit du boîtier
respectivement.
• Insérer TOP-C pour une insertion entre
les lignes sur l'autre face du boîtier.
2
Le boîtier est équipé de languettes
pour maintenir les matériaux de
protection en place. Appuyer sur
les languettes (2 pour chaque
emplacement) afin de fixer les
matériaux de protection dans le
boîtier.
PN-Q901
Fixer les raccords et fermer le boîtier.
1 Insérez un raccord dans le trou
situé sur le côté du boîtier.
2 Appuyez sur l'onglet, mettez le
raccord en place.
3
Après avoir monter la table de travail,
étaler une couverture ou autre linge
doux similaire sur la table, puis poser
l'écran sur la table ainsi recouverte
avant de fixer le pied à l'écran.
• Ne pas utiliser une petite table pour ce
faire.
• Pour plus d'informations la fixation du
pied, Voir pages FR 1 à FR 2 .
FR 3
