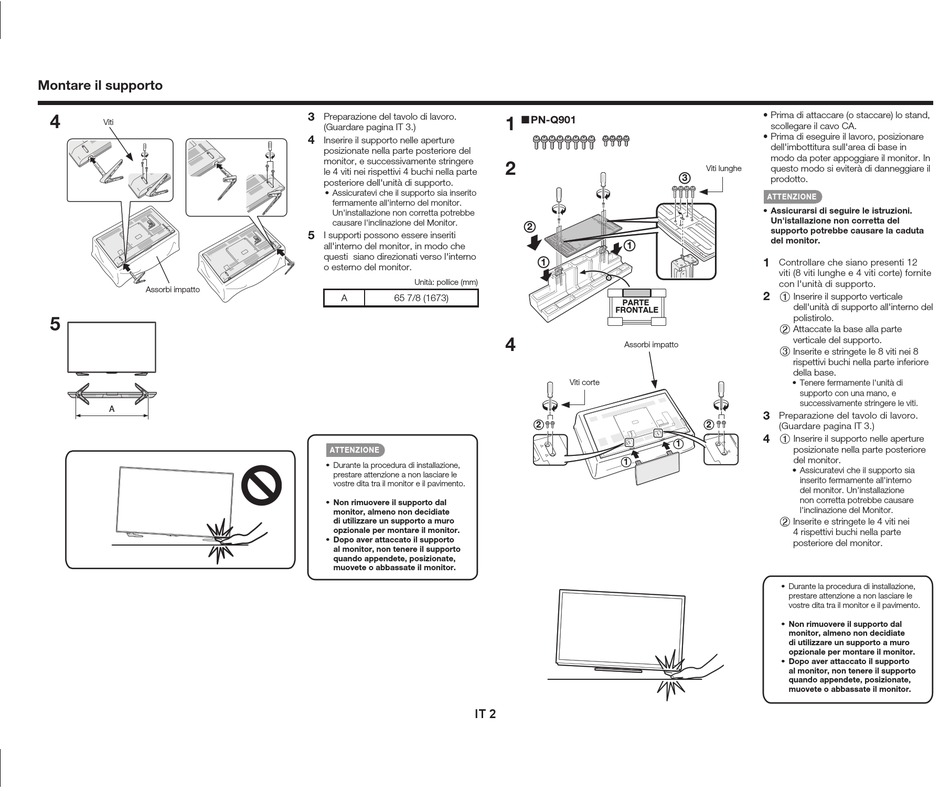

Montare il supporto
4
Viti
Assorbi impatto
5
A
3
Preparazione del tavolo di lavoro.
(Guardare pagina IT 3.)
4
Inserire il supporto nelle aperture
posizionate nella parte posteriore del
monitor, e successivamente stringere
le 4 viti nei rispettivi 4 buchi nella parte
posteriore dell'unità di supporto.
• Assicuratevi che il supporto sia inserito
fermamente all'interno del monitor.
Un'installazione non corretta potrebbe
causare l'inclinazione del Monitor.
5
I supporti possono essere inseriti
all'interno del monitor, in modo che
questi siano direzionati verso l'interno
o esterno del monitor.
Unità: pollice (mm)
A 65 7/8 (1673)
ATTENZIONE
• Durante la procedura di installazione,
prestare attenzione a non lasciare le
vostre dita tra il monitor e il pavimento.
• Non rimuovere il supporto dal
monitor, almeno non decidiate
di utilizzare un supporto a muro
opzionale per montare il monitor.
• Dopo aver attaccato il supporto
al monitor, non tenere il supporto
quando appendete, posizionate,
muovete o abbassate il monitor.
IT 2
1
■ PN-Q901
2
2
1
1
PARTE
FRONTALE
4
Assorbi impatto
Viti corte
2
1
1
• Prima di attaccare (o staccare) lo stand,
scollegare il cavo CA.
• Prima di eseguire il lavoro, posizionare
dell'imbottitura sull'area di base in
modo da poter appoggiare il monitor. In
questo modo si eviterà di danneggiare il
Viti lunghe
3
prodotto.
ATTENZIONE
• Assicurarsi di seguire le istruzioni.
Un'istallazione non corretta del
supporto potrebbe causare la caduta
del monitor.
1
Controllare che siano presenti 12
viti (8 viti lunghe e 4 viti corte) fornite
con l'unità di supporto.
2
1 Inserire il supporto verticale
dell'unità di supporto all'interno del
polistirolo.
2 Attaccate la base alla parte
verticale del supporto.
3 Inserite e stringete le 8 viti nei 8
rispettivi buchi nella parte inferiore
della base.
• Tenere fermamente l'unità di
supporto con una mano, e
successivamente stringere le viti.
3
Preparazione del tavolo di lavoro.
2
(Guardare pagina IT 3.)
4
1 Inserire il supporto nelle aperture
posizionate nella parte posteriore
del monitor.
• Assicuratevi che il supporto sia
inserito fermamente all'interno
del monitor. Un'installazione
non corretta potrebbe causare
l'inclinazione del Monitor.
2 Inserite e stringete le 4 viti nei
4 rispettivi buchi nella parte
posteriore del monitor.
• Durante la procedura di installazione,
prestare attenzione a non lasciare le
vostre dita tra il monitor e il pavimento.
• Non rimuovere il supporto dal
monitor, almeno non decidiate
di utilizzare un supporto a muro
opzionale per montare il monitor.
• Dopo aver attaccato il supporto
al monitor, non tenere il supporto
quando appendete, posizionate,
muovete o abbassate il monitor.
