Использование ПК

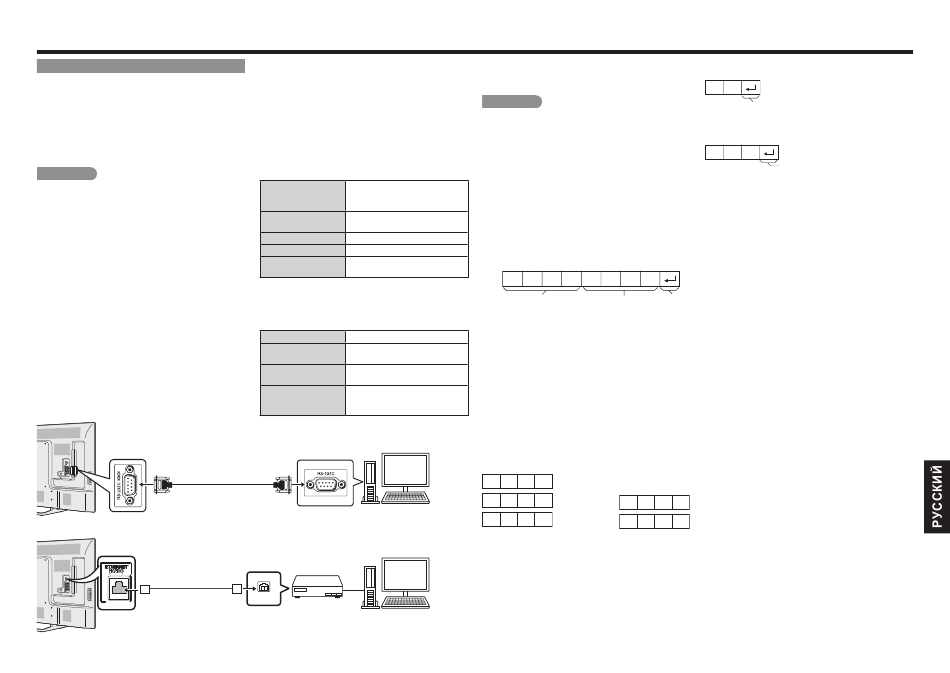

Управление монитором
• Управление монитором может осуществляться
с ПК, панелей управления и других устройств
с использованием интерфейса RS-232C или
протокола IP.
• Для этих соединений используйте кабель
RS-232C, кабель ETHERNET перекрестного
типа (приобретается отдельно).
ПРИМЕЧАНИЕ
• Эта операция должна выполняться лицом,
имеющим опыт в обращении с компьютерами.
IP-управление
Настройте эту функцию для управления
монитором с оборудования, подключенного
с использованием локальной сети LAN. Для
выполнения этой операции перейдите в раздел
"Настройки сети".
IP-управление
При выборе опции " IP-управление", опция
"Изменить" будет выделена цветом.
Нажмите ENTER.
Подробные настройки
Задайте подробные настройки
(идентификатор учетной записи, пароль и
т.д.).
Для выбора настроек следуйте инструкциям
на экране.
Кабель RS-232C
перекрестного типа
Сетевой кабельf
Наименование устройства
• Задайте имя монитора, отображаемое на
других устройствах в сети.
Для установки имени используйте экранную
клавиатуру.
Настройки интерфейса RS-232C
Задайте настройки обмена данными по
интерфейсу RS-232C на ПК в соответствии с
настройками монитора.
В мониторе используются следующие настройки
связи:
Скорость 9 600 бит/с
передачи
данных:
Длина слова 8 бит
данных:
Бит четности: Нет
Стоп-бит: 1 бит
Управление Нет
потоком:
Настройки интерфейса для протокола IP
Подключитесь к монитору, выполнив
предварительно следующий настройки
протокола IP на ПК
Протокол IP: TCP/IP
IP-адрес узла Задайте IP-адрес в меню
сети: монитора
Сервис: Нет (не выбирайте Telnet
или SSH)
TCP-порт: Задайте номер порта в
меню монитора (порт
управления)
LAN
Сетевой
концентратор
При подключении к монитору необходимо
ввести идентификатор и пароль, которые были
заданы в меню монитора.
ПРИМЕЧАНИЕ
• При использовании этой функции выполните
настройки для опции "IP-управление".
• Если передачи данных не будет происходить в
течение трёх минут, связь будет прервана.
Процедура передачи данных
Отправьте команду управления с ПК через
интерфейс RS-232C или протокол IP.
Телевизор выполнит принятую команду и
пошлет ПК ответное сообщение.
Не посылайте несколько команд одновременно.
Перед отправкой следующей команды
подождите, пока ПК не получит подтверждения
о выполнении команды.
Формат команды
Восемь кодов формата ASCII +CR
C1 C2 C3 C4 P1 P2 P3 P4
Команда, 4 разряда Параметр, 4 разряда
Команда, 4 разряда: Команда. Текст, состоящий
из четырех символов.
Параметр, 4 разряда: Параметр 0-9, x, пробел,
?
Параметр
Введите значения параметра, начиная слева,
и заполните пробелами остальное (параметр
обязательно должен состоять из четырех
знаков).
Если введенный параметр выходит за пределы
диапазона настройки, вернется значение «ERR»
(Обратитесь к разделу «Формат кода ответа»).
Знаком «x» в таблице обозначаются любые
численные значения.
Если для некоторых команд введен
0
знак «?», в ответ будет послано
значение,
0 0 0 9
?
установленное
— 3 0
на данный ?
момент.
RU 11
Формат кода ответа
Обычный ответ
O K
Код возврата (0DH)
Сообщение об ошибке (ошибка при передаче
данных или неправильная команда)
E R R
Код возврата (0DH)
Код возврата
? ? ?
