Подключение

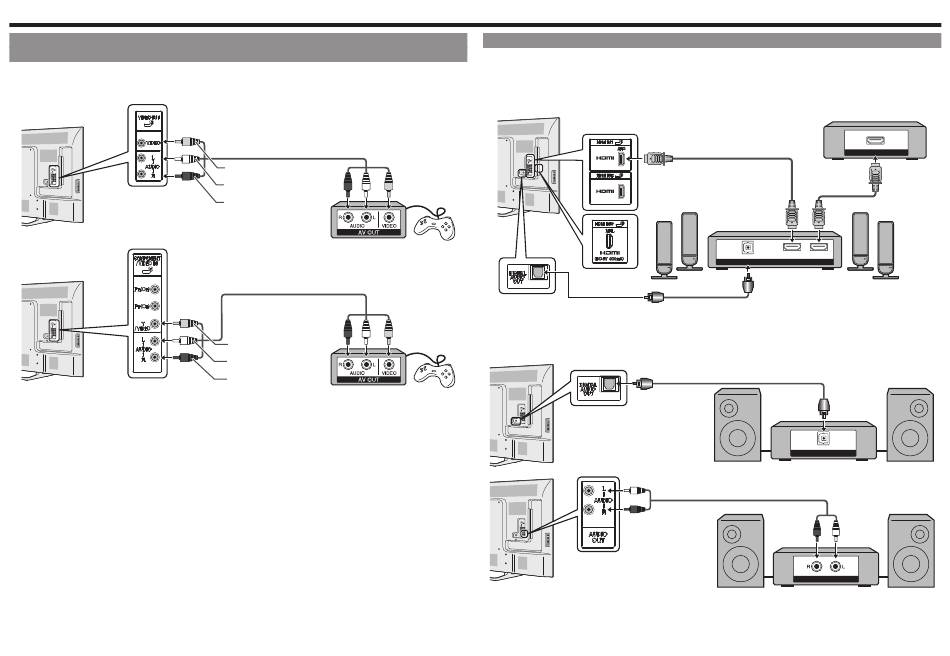

Подключение кассетного видеомагнитофона, игровой приставки, видеокамеры
или приемника кабельного/спутникового сигнала
■ При использовании композитного кабеля (COMPONENT/VIDEO IN или VIDEO IN 1):
• При подключении AV-кабеля к терминалу COMPONENT/VIDEO IN, переключите вход в меню "Выбор
входа" на VIDEO.
AV-кабель
VIDEO (Желтый)
AUDIO-L (Белый)
AUDIO-R (Красный)
AV-кабель
VIDEO (Желтый)
AUDIO-L (Белый)
AUDIO-R (Красный)
Подключение системы объемного звучания/аудиосистемы
■ При подключении AV-усилителя для воспроизведения объемного звука
• Аудиосигнал поступает на AV-усилитель через выход монитора:
*1 При подключении оборудования, совместимого со стандартом ARC, используйте HDMI IN 1.
• Если изображение не синхронизировано со звуком, проверьте настройки подключенной системы
объемного звучания.
■ При подключении усилителя звука
Предусмотрен вывод аудиосигнала через терминал DIGITAL AUDIO OUT.
• В этом случае выберите для опции "ЦИФРОВОЙ ЗВУК" установку "PCM" или "Битовый поток". (Обратитесь
к встроенному руководству по эксплуатации.)
RU 8
Приемник цифрового кабельного/спутникового телевидения в формате HD
Сертифицированный кабель HDMI *1
OPTICAL
DIGITAL AUDIO INPUT HDMI OUT HDMI IN
Оптоволоконный кабель
Оптоволоконный кабель
OPTICAL
DIGITAL AUDIO INPUT
Аудиокабель
ANALOG AUDIO IN
HDMI OUT
