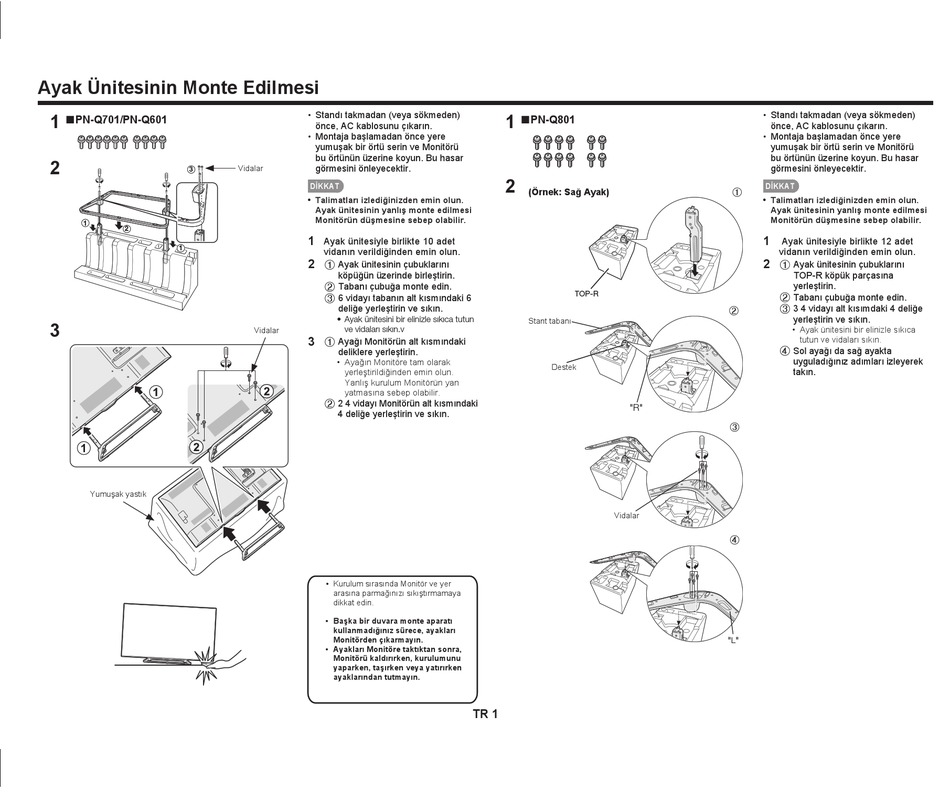

Ayak Ünitesinin Monte Edilmesi
1
■ PN-Q701/PN-Q601
2
3
1
2
1
3
Yumuşak yastık
• Standı takmadan (veya sökmeden)
önce, AC kablosunu çıkarın.
• Montaja başlamadan önce yere
yumuşak bir örtü serin ve Monitörü
bu örtünün üzerine koyun. Bu hasar
görmesini önleyecektir.
Vidalar
DİKKAT
• Talimatları izlediğinizden emin olun.
Ayak ünitesinin yanlış monte edilmesi
Monitörün düşmesine sebep olabilir.
1
Ayak ünitesiyle birlikte 10 adet
vidanın verildiğinden emin olun.
2
1 Ayak ünitesinin çubuklarını
köpüğün üzerinde birleştirin.
2 Tabanı çubuğa monte edin.
3 6 vidayı tabanın alt kısmındaki 6
deliğe yerleştirin ve sıkın.
• Ayak ünitesini bir elinizle sıkıca tutun
ve vidaları sıkın.v
Vidalar
3
1 Ayağı Monitörün alt kısmındaki
deliklere yerleştirin.
• Ayağın Monitöre tam olarak
yerleştirildiğinden emin olun.
Yanlış kurulum Monitörün yan
yatmasına sebep olabilir.
2 2 4 vidayı Monitörün alt kısmındaki
4 deliğe yerleştirin ve sıkın.
• Kurulum sırasında Monitör ve yer
arasına parmağınızı sıkıştırmamaya
dikkat edin.
• Başka bir duvara monte aparatı
kullanmadığınız sürece, ayakları
Monitörden çıkarmayın.
• Ayakları Monitöre taktıktan sonra,
Monitörü kaldırırken, kurulumunu
yaparken, taşırken veya yatırırken
ayaklarından tutmayın.
1
■ PN-Q801
2
(Örnek: Sağ Ayak)
TOP-R
Stant tabanı
Destek
"R"
Vidalar
TR 1
• Standı takmadan (veya sökmeden)
önce, AC kablosunu çıkarın.
• Montaja başlamadan önce yere
yumuşak bir örtü serin ve Monitörü
bu örtünün üzerine koyun. Bu hasar
görmesini önleyecektir.
DİKKAT
1
• Talimatları izlediğinizden emin olun.
Ayak ünitesinin yanlış monte edilmesi
Monitörün düşmesine sebep olabilir.
1
Ayak ünitesiyle birlikte 12 adet
vidanın verildiğinden emin olun.
2
1 Ayak ünitesinin çubuklarını
TOP-R köpük parçasına
yerleştirin.
2 Tabanı çubuğa monte edin.
3 3 4 vidayı alt kısımdaki 4 deliğe
2
yerleştirin ve sıkın.
• Ayak ünitesini bir elinizle sıkıca
tutun ve vidaları sıkın.
4 Sol ayağı da sağ ayakta
uyguladığınız adımları izleyerek
takın.
3
4
" "
L
