3 První kroky
3.1 Kontrola utahovacího momentu
Zkontrolujte všechny šrouby a důležité díly, zda jsou
zajištěny a na správném místě. Tabulka důležitých
šroubových spojů a předepsaných utahovacích momentů je
k dispozici v kapitole 30 „Technické údaje" ve
„Všeobecném návodu k použití" (CD).
3.2 Montáž pedálů
V případě, že na svém kole Pedelec-S budete provádět
montáž pedálů, pak:
Pravý pedál (označení „R") se šroubuje ve směru
hodinových ručiček do pravé kliky. Levý pedál (označení
„L") se šroubuje v protisměru hodinových ručiček do levé
kliky. Oba pedály se pevně přišroubují vidlicovým klíčem
15 nebo jiným vhodným imbusovým klíčem ve směru
předního kola. Moment utažení činí 40 Nm.
Šikmé přišroubování může zničit závit v rameni
kliky, následkem toho mohou být těžké pády a
zranění.
3.3 Změna výšky sedla
3.3.1 Upínací šroub
Pokud je na upínací svorce podpěry sedla udán točivý
moment (v Nm), utáhněte upínací šroub touto udanou
silou. Jestliže není udán žádný točivý moment, utáhněte
šroub M6 (Ø 6 mm) a šroub M5 (Ø 5 mm) silou 5,5 Nm.
3.3.2 Rychloupínač

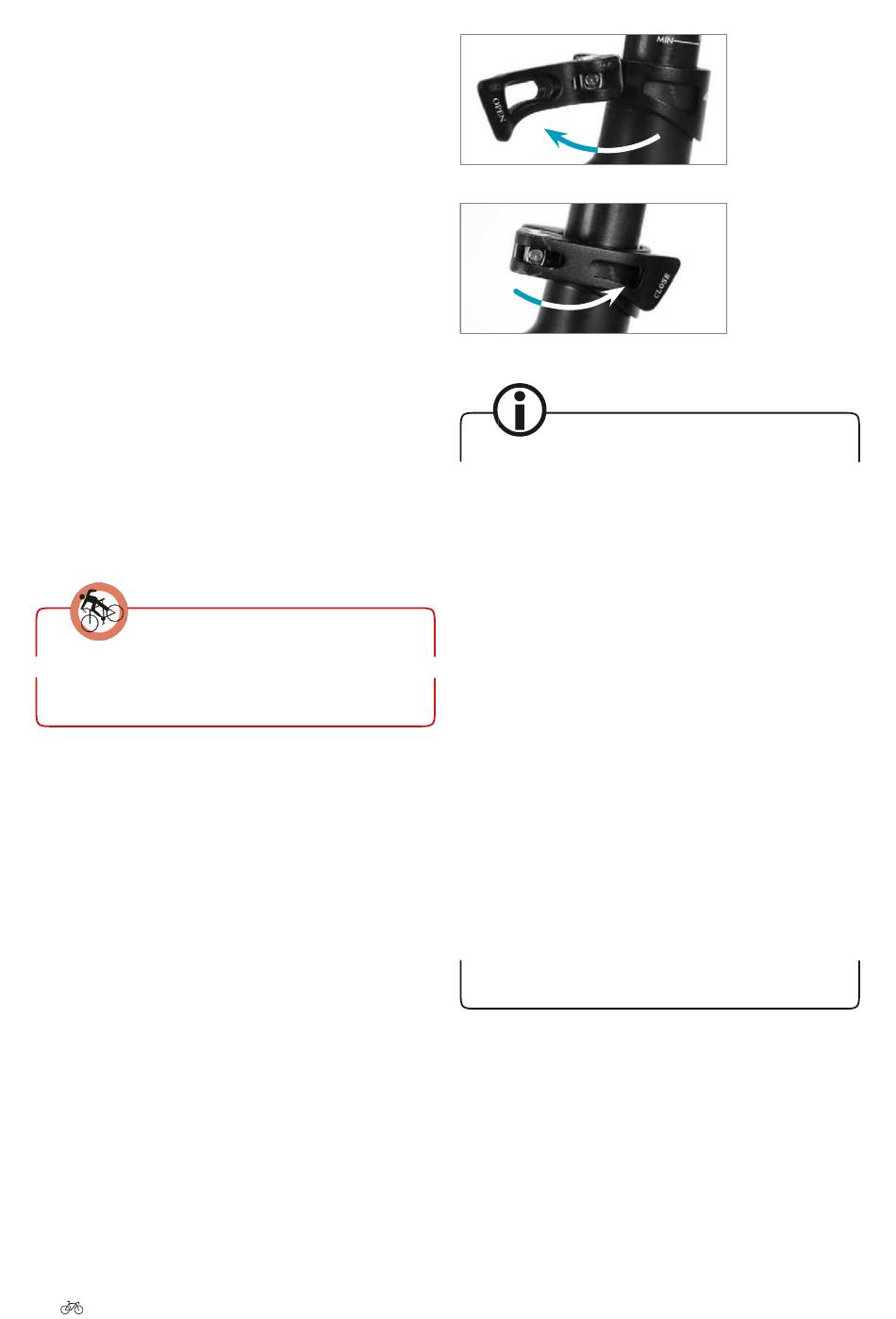

Otevírání probíhá otevřením upínací páčky o 180° formou
sklopení – znázorněn krok „OPEN". Uzavření probíhá
zaklopením upínací páčky o 180° – znázorněn krok
„CLOSE ".
Návod k použití | Pedelec Impulse Speed 2.0
10
OPEN
Otevření upínací páčky
CLOSE
Uzavření upínací páčky
Za dostatečnou míru bezpečného upnutí
rychloupínací páčky považujeme stav, kdy lze páčku
uzavřít pouhým pohybem ruky přiměřenou silou. Při
uzavírání je patrná cca od půlky cesty uzavíracího
pohybu přibývající protisíla páčky. Jestliže není
sedlo pevné nebo není dostatečně pevně upnuto,
otočte při otevřené rychloupínací páce matkou
svorky nebo šroubem ve směru hodinových ručiček
vždy o půl otočení. Uzavřete páčku rychlého upnutí
a prověřte sedlo, zda je pevně upnuto na svém
místě.
Před každou jízdou zkontrolujte pevné upnutí všech
rychloupínacích páček. Tuto kontrolu proveďte i po
každém, i krátkém, ponechání kola bez dozoru.
Co se týče výšky sedla, používá se jednoduchý test:
Osoba sedící na sedle
v nejhlubším místě přesně dosáhnout patou úrovně
pedálu. Postavíme-li sem bříško chodidla, měla by
být noha v koleni mírně pokrčená.
by měla zcela nataženou nohou
