11
DATENLOGGER
Der Xcom-SMS enthält eine Speicherungsfunktion für viele elektrische Werte ihres Systems über
eine längere Zeitspanne.
Mit dieser Funktion können Sie zum Beispiel die Entwicklung des Energieverbrauchs, die Spannung
der Batterie, die verschiedenen Stromunterbrüche, den Zustand der Hilfskontakte, den
Eingangsstrom, die Ausgangsspannung, etc. über einen längeren Zeitraum analysieren.
Damit können Sie Statistiken erstellen um die Funktion und die Dimensionierung zu kontrollieren,
das Verhalten der Verbraucher überprüfen oder Fehler entdecken und beheben.
11.1 F
UNKTIONSWEISE
Der Datenlogger ist immer aktiv (keine Intervention durch den Installateur nötig). Jeden Tag (um
Mitternacht) wird eine Datei auf MicroSD-Karte erstellt. Diese Datei enthält Angaben über die
Komponenten des Xtender Systems sowie die elektrischen Daten welche jede Minute
aufgezeichnet wurden. Die Datei im Format CSV kann von vielen Programmen gelesen werden.
Der Dateiname entspricht dem Datum an welchem die Messung durchgeführt wurde in folgender
Form: LGjjmmtt.csv . Wenn die Karte entfernt wird gehen die Tagesdaten verloren.
Werden die aktuellen Tagesdaten für eine Analyse benötigt, kann mit einer manuellen
Speicherung eine Datei mit den bereits vorhandenen Daten erstellt werden.
Bei der Aktualisierung der Firmware (Software-Update) des Xcom-SMS gehen die aktuellen
Tagesdaten verloren.
11.2 A
NALYSE UND
A
T
NALYSIS
OOL

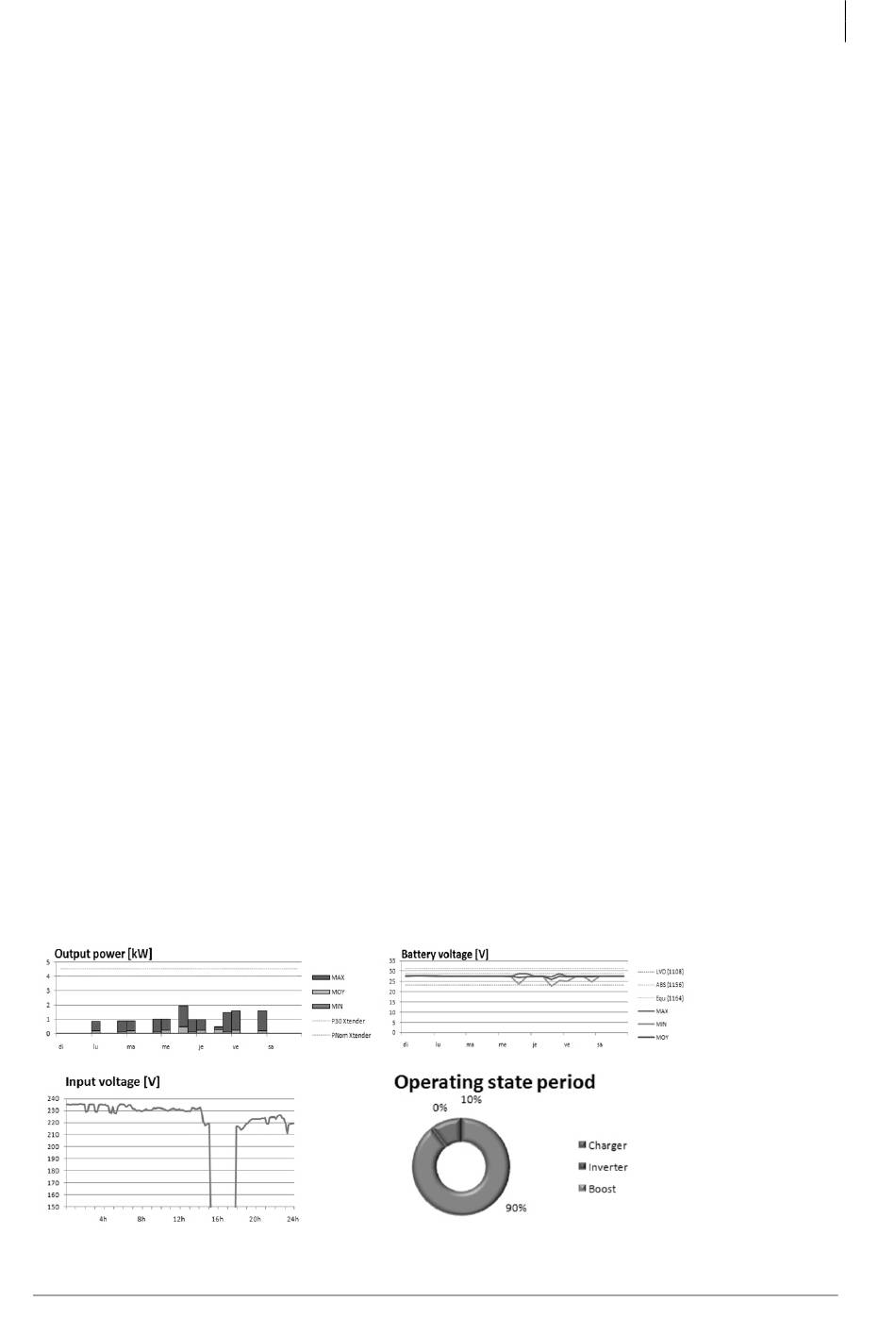

Zur Auswertung dieser Datenlogger-Funktion stellt Studer Innotec ein Analyse-Tool in Form einer
Microsoft
Excel
2007 Datei zur Verfügung. Dadurch können die CSV Dateien des Xcom-SMS
®
®
gelesen werden. Dieses Tool formt und gruppiert die Dateien jedes Xtender/VarioTrack/VarioString
und stellt diese graphisch dar. Dadurch sind die Daten auf einen Blick verständlich und leserlich.
Diese Datei kann gratis auf unserer Webseite www.studer-innotec.com/support heruntergeladen
werden.
Benutzerhandbuch
V
ISUALISIERUNG DER
D
H
ATEN MIT
ILFE DES
V 1.0.0
Studer Innotec SA
Xcom-SMS
XTENDER D
ATA
43
