B
Bei Sonderspannung und/oder 60 Hz-Ausführung sind die
Leistungsdaten vom Pumpentypenschild zu entnehmen. Bei
manchen Sondertypen oder – motoren ist das GS-Zeichen nicht
vorhanden – ggfs. GS-Zeichen am Pumpentypenschild.
Die Pumpe besitzt einen Permanentmagnet-Motor und ist
elektronisch vor Überlastung gesichert.

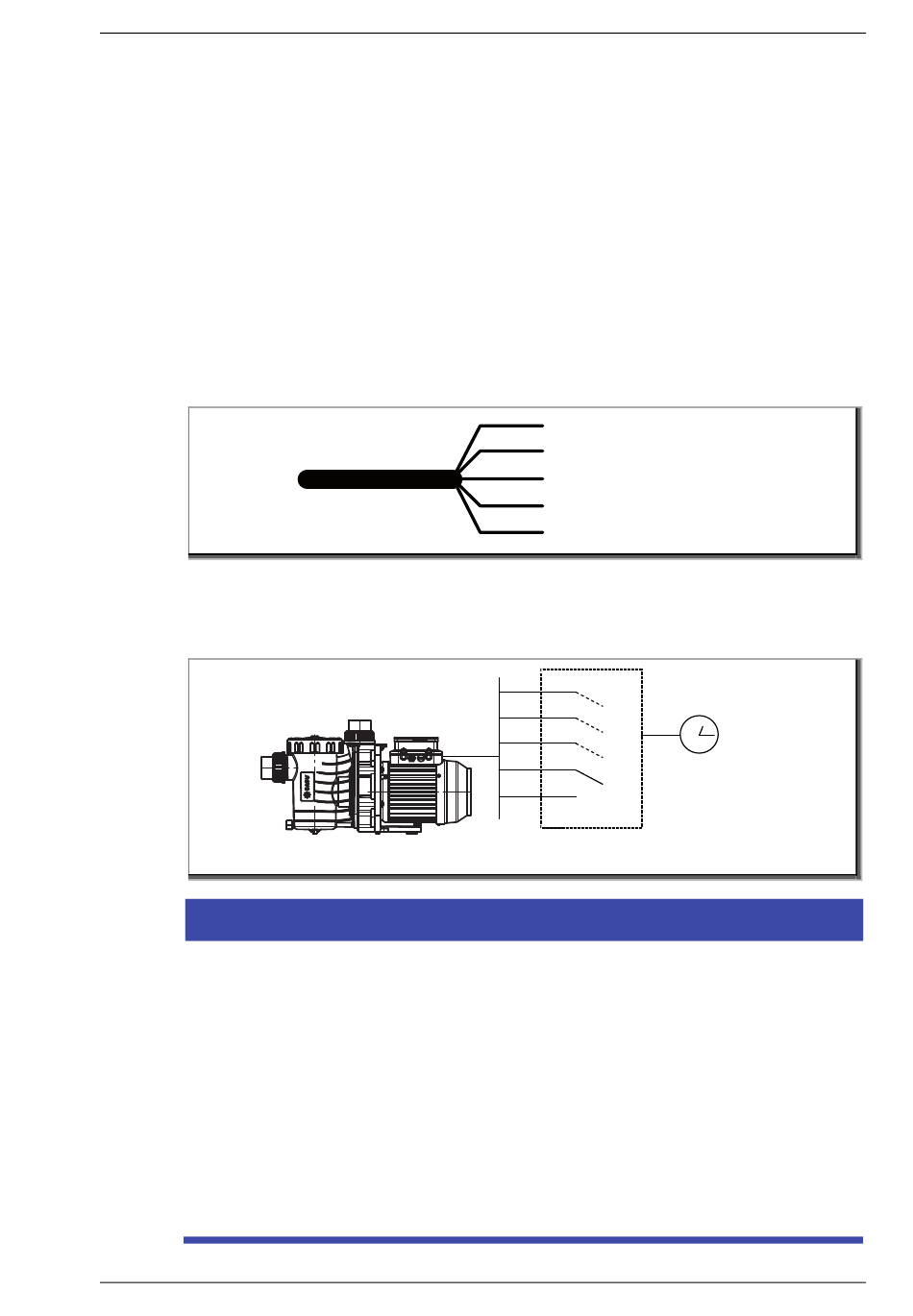

Anschluss externer Schaltkontakte
Zur externen Ansteuerung besitzt die Pumpe ein 5-adriges Kabel
mit offenen Enden. Zuordnung der Kabel zu den einzelnen
Drehzahlen wie folgt:
Die Kabel sind potentialfrei anzuschließen. Kontakte nur
einzeln schalten (Priorität der Kontakte beachten), ansonsten
erfolgt keine Aktivierung der gewünschten Drehzahl.
W91.50.017-1-P
HINWEIS
Einschalten der Leistungsstufe mittels Handtaster oder externer
Schaltkontakte. Dadurch Aktivierung der Schaltkontakte und der
zugeordneten Leistung.
Startet die Pumpe aus dem Stillstand heraus, läuft sie im
Ansaugmodus an und anschließend mit der ausgewählten
Leistungsstufe.
Im laufenden Betrieb werden die Leistungsstufen direkt
angefahren, ohne Ansaugzeit.
Wird die externe Ansteuerung nicht benötigt, müssen die
Kabelenden isoliert werden.
08|2017
WG27.50.003-1-P
Braun
= n 1
Grün
= n 2
Weiß
= n 3
Rot
= Stop
Schwarz
= GND
z.B. 3-Kanal-
Schaltuhr mit
potentialfreien
GND
Schaltkontakten
DE 7
