Para tensión especial y/o versión en 60 Hz, el rendimiento se
puede encontrar en la placa de la bomba. Para algunos modelos
especiales de bombas o motores la norma GS no está
disponible – la norma GS debe figurar en la placa de
identificación de la bomba.
La bomba tiene un motor de imán permanente y está protegida
electrónicamente contra sobrecarga.
Conexión de contactos de conmutación externos

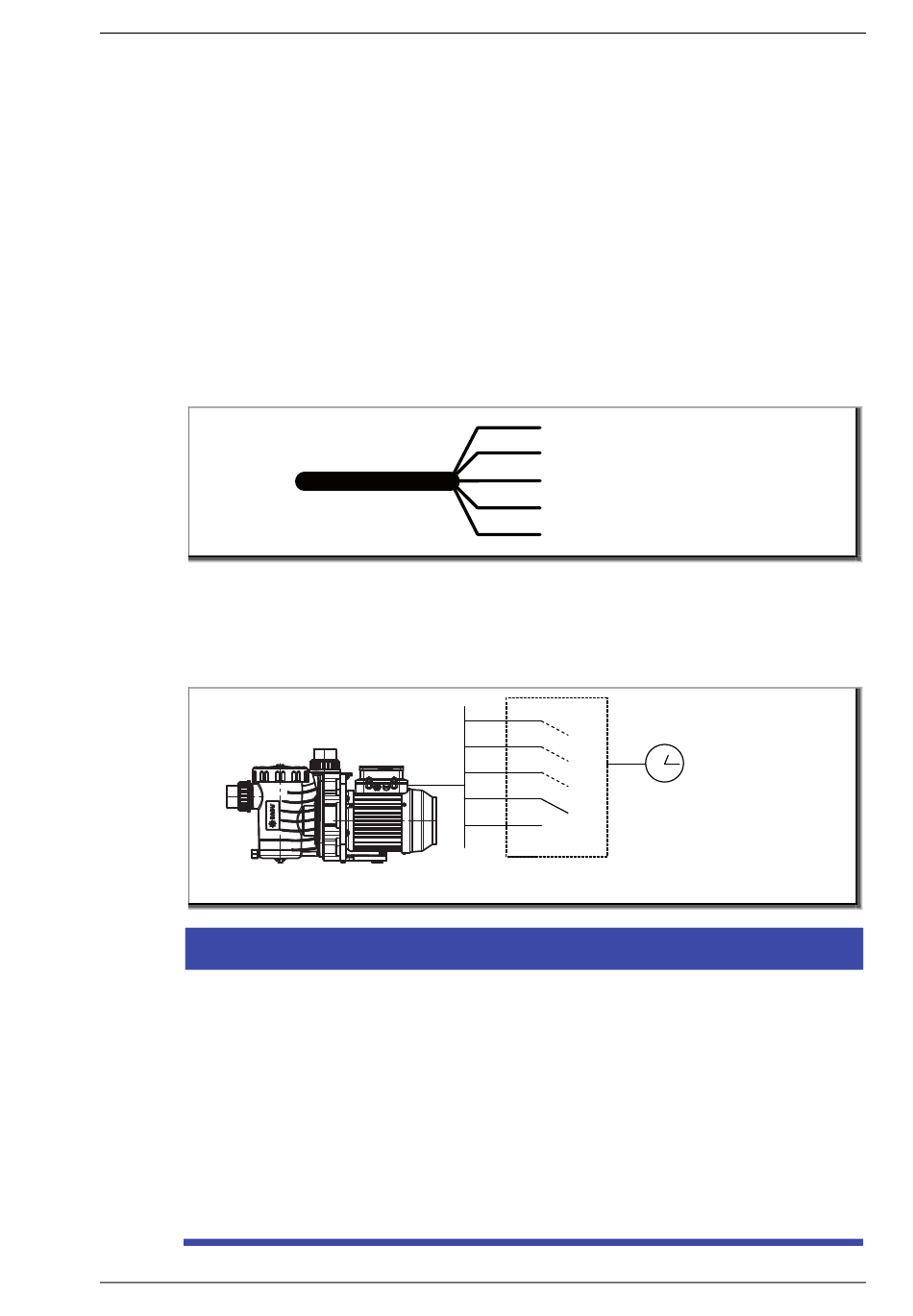

Para el mando externo la bomba tiene un cable de 5 hilos con
cabos abiertos. Asignación de los cables a las velocidades de
giro individuales de la siguiente manera:
Los cables se tienen que conectar sin potencial. Conectar
sólo individualmente los contactos (tener en cuenta la
prioridad de los contactos), de lo contrario no se efectúa la
activación de la velocidad de giro deseada.
W91.50.017-6-P
AVISO
Poner en marcha la potencia del motor mediante botón pulsador o
contactos de conmutación externos. De esta manera se activan
los contactos de conmutación y la velocidad de giro asignada.
Arranque la bomba cuando esté parada y a continuación la pone
en marcha con el nivel de potencia seleccionado.
Durante el funcionamiento las potencias se aplican directamente,
sin tiempo de aspiración.
Si el mando externo no se necesita, deben aislarse los cabos de
cable.
08|2017
WG27.50.003-6-P
Marrón = n 1
Verde = n 2
Blanco = n 3
Rojo = Stopp
Negro = GND
p.ej. reloj programador
de 3 canales con contactos
de conmutación sin
GND
potencial
