BADU Alpha Eco Soft Bedienungsanleitung Seite 31

B
Bij speciale spanning en/of 60 Hz uitvoering zijn de
capaciteitsgegevens af te lezen op het typeplaatje. Bij sommige
speciale typen of motoren is het GS-teken niet beschikbaar –
indien nodig GS-teken op het typeplaatje van de pomp.
De pomp is voorzien van een motor met permanente magneet en
is elektronisch beveiligd tegen overbelasting.
Aansluiting van externe schakelcontacten

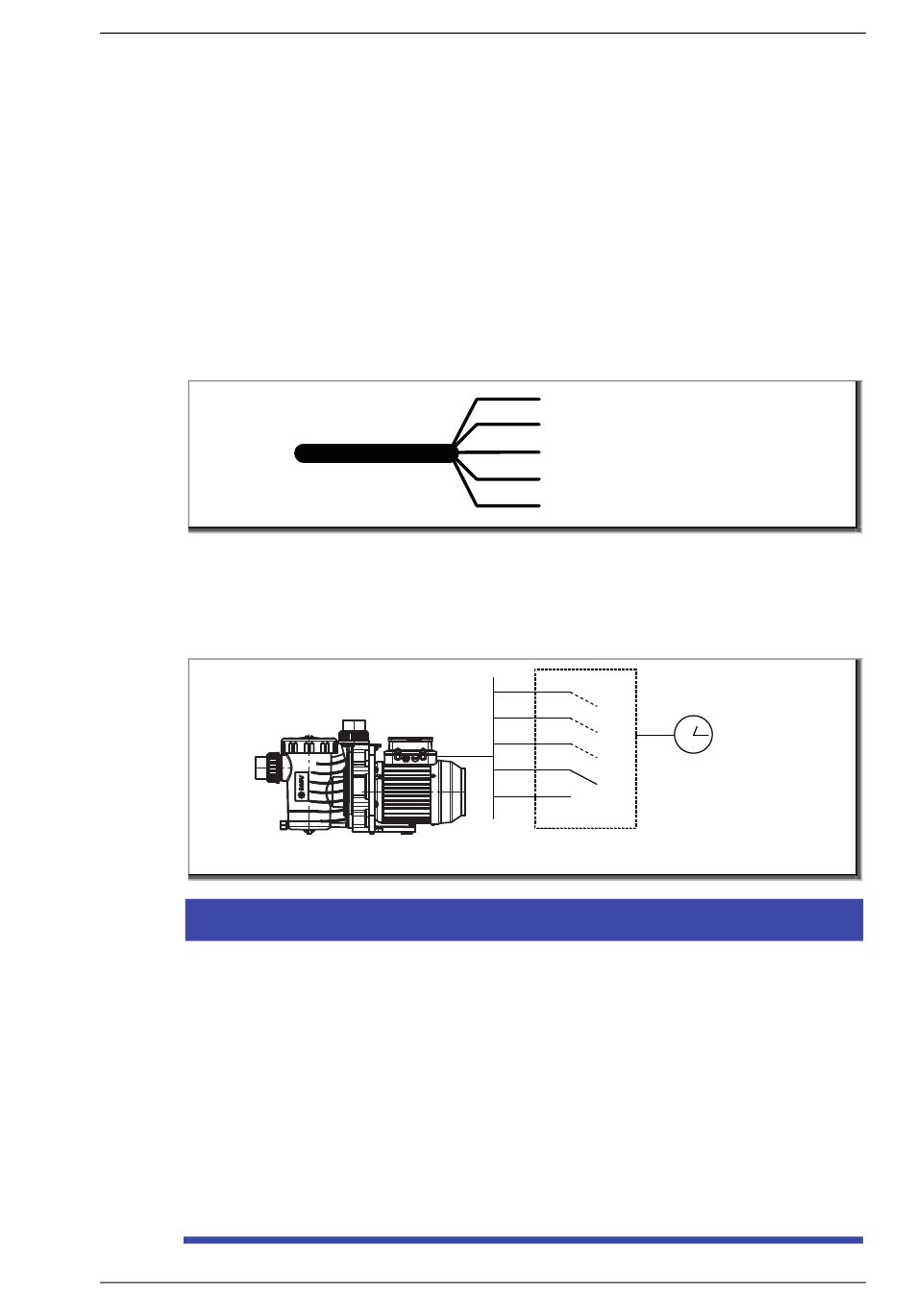

Voor externe aansturing is de pomp voorzien van een 5-aderige
kabel met open uiteinden. De aders van de kabel zijn als volgt
toegewezen aan de betreffende toerentallen:
De kabels moeten potentiaalvrij worden aangesloten. Schakel
slechts één contact tegelijk in (neem de prioriteit van de
contacten in acht), anders wordt het gewenste toerental niet
geactiveerd.
W91.50.017-4-P
LET OP
Inschakelen van het capaciteitsniveau met de handschakelaar of
met externe schakelcontacten. Daardoor wordt het betreffende
schakelcontact en het toegewezen toerental geactiveerd.
Wanneer de pomp start vanuit stilstand, loopt deze aan in de
aanzuigstand en aansluitend met het geselecteerde vaste
capaciteitsniveau.
Wanneer de pomp al in bedrijf is, gaat deze direct naar het
capaciteitsniveau, zonder aanzuigtijd.
Wanneer externe aansturing niet nodig is, moeten de uiteinden
van de kabel worden geïsoleerd.
08|2017
WG27.50.003-4-P
Bruin = n 1
Groen = n 2
Wit = n 3
Rood = Stopp
Zwart = GND
b.v. 3-kanaals
schakelklok met
potentiaalvrije
GND
schakelcontacten
NL 31
