En cas de tension spéciale et/ou de moteur en 60 Hz, relever les
indications de la puissance sur la plaquette signalétique de la
pompe. Sur certains types ou moteurs spécifiques le sigle GS
n'est pas indiqué – si nécessaire, le sigle GS sera mentionné sur
la plaque signalétique de la pompe.
La pompe possède un moteur à entraînement électro magnétique
avec protection contre la surcharge.

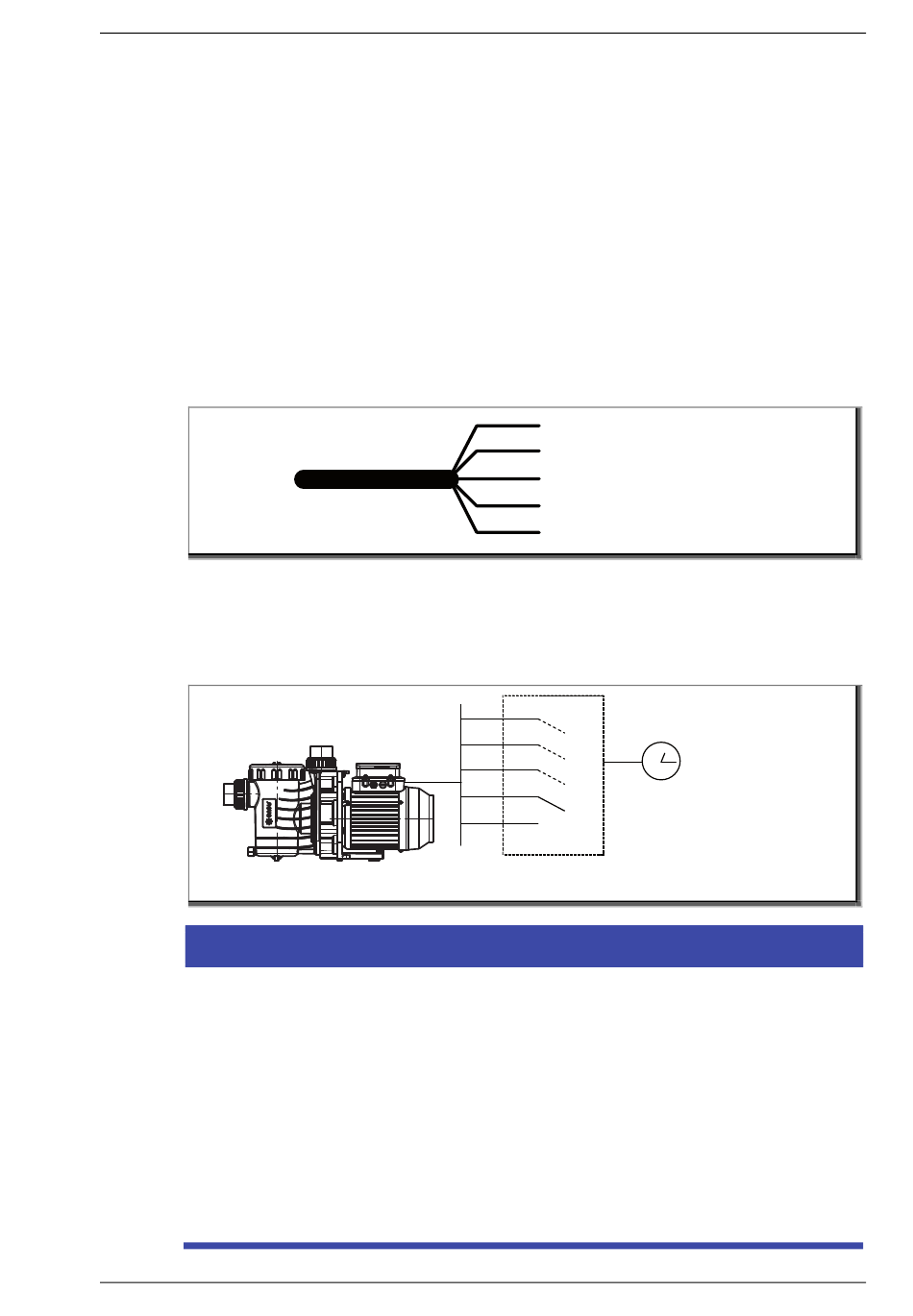

Raccordement de contacts de commutation externes
Pour la commande externe, la pompe possède un câble à 5 fils
aux extrémités libres. L'affectation des fils du câble aux
différentes vitesses de rotation est la suivante:
Les câbles doivent être raccordés libres de potentiel. Activer
les contacts uniquement individuellement (respecter la
priorité des contacts), sinon l'activation de la vitesse de
rotation souhaitée n'aura pas lieu.
W91.50.017-3-P
AVIS
Enclenchement du niveau de puissance du moteur à l'aide d'un
bouton-poussoir manuel ou de contacts de commutation externes.
Il y a ainsi activation des contacts de commutation et du niveau de
puissance sélectionné.
Au démarrage de la pompe, celle-ci fonctionne en mode
amorçage et ensuite avec le niveau de puissance sélectionné.
En cours de fonctionnement, les niveaux de puissance sont
atteints directement, sans temps d'amorçage.
Lorsque la commande externe n'est pas nécessaire, les
extrémités des câbles doivent être isolées.
08|2017
WG27.50.003-3-P
Brun
= n 1
Vert
= n 2
Blanc
= n 3
Rouge
= Stopp
Noir
= GND
p. ex. horloge programmable
3 canaux avec contacts de
commutation libres de potential
GND
FR 23
