neotechA SAPRO
Montage- und BetrieBsanleitung
6 inStAllAtion
6.1 einbau
6.1.1 Einbauvorbereitung
Die Abmessungen der Armaturen sind so
gewählt, dass die Probenahmeventile zwischen
alle gängigen DIN- und ANSI Flansche
geklemmt werden können, wobei zu beachten
ist, dass Probenahmeventile, die für eine
bestimmte Flanschnorm ausgeführt sind,
für andere Flansche nicht mehr passen.
Hauptabmessungen der Armaturen: Daten sind
dem Katalogblatt zu entnehmen.
Die Flansche müssen folgende Anforderungen
erfüllen:
- Gereinigte und unbeschädigte
Anschlußoberfläche.
- Das Gegenstück in der Rohrleitung, muss
dieselbe Anschlussnorm aufweisen wie die
einzubauende Armatur.
- Die den verschiedenen Flanschnormen und
Nennweiten entsprechenden Lochbilder
der Flansche ermöglichen das zentrieren
der Armatur durch Hindurchführung der
Flanschschrauben durch die Bohrungen in
den Flanschen.
- Die Flanschschrauben müssen mittig durch
die Bohrungen in den Flanschen der Armatur
ausgerichtet sein.
6.1.2 Einbaulage
Das Probenahmeventil kann gemäss
Punkt 4.2.1 dieser Montage- und
Betriebsanleitung mit gewissen
Einschränkungen (bei horizontalem Einbau
muss die Leitung mit genügend Medium
gefüllt sein) sowohl vertikal als auch horizontal
eingebaut werden.
6.2 einbau in die rohrleitung
Bei den Probenahmeventilen ist die
Durchflußrichtung nicht relevant, jedoch muss
vor dem Einbau geklärt werden, ob spezielle
Flanschdichtungen notwendig sind, weitere
Informationen siehe Punkt 6.2.3.
Ein SV ist kein Brecheisen! Verwenden Sie es
bitte nicht zum Spreizen der Flansche, da dies
zur Beschädigung der PFA-Schicht und des
Sitzes führen würde. Um eine Beschädigung
der PFA-Schicht zu vermeiden, sollten Sie
die Schutzdeckel erst kurz vor dem Einbau
entfernen.
wArnunG
Es wird davon abgeraten, die Armaturen zum
Positionieren von Rohrleitungen bei neuen
Systemen zu verwenden. Funken, die beim
Punktschweißen entstehen, könnten die PFA-
Beschichtung beschädigen. Verwenden Sie statt
dessen Paßstücke. Ein Fertigschweißen der
Flansche mit eingebauter Armatur führt aufgrund
der hohen Temperatur zu schweren Schäden am
Anschlussflansch.
PROBENAHMEVENTILE SV FüR PROBENAHME MIT KOLBENSPRITzE
®
Benutzen Sie immer alle Flanschbolzen, auch
bei Niederdruck-Systemen. Die Armatur sollte
nie unter Druck gesetzt werden, wenn einer der
vier Flanschbolzen fehlt.

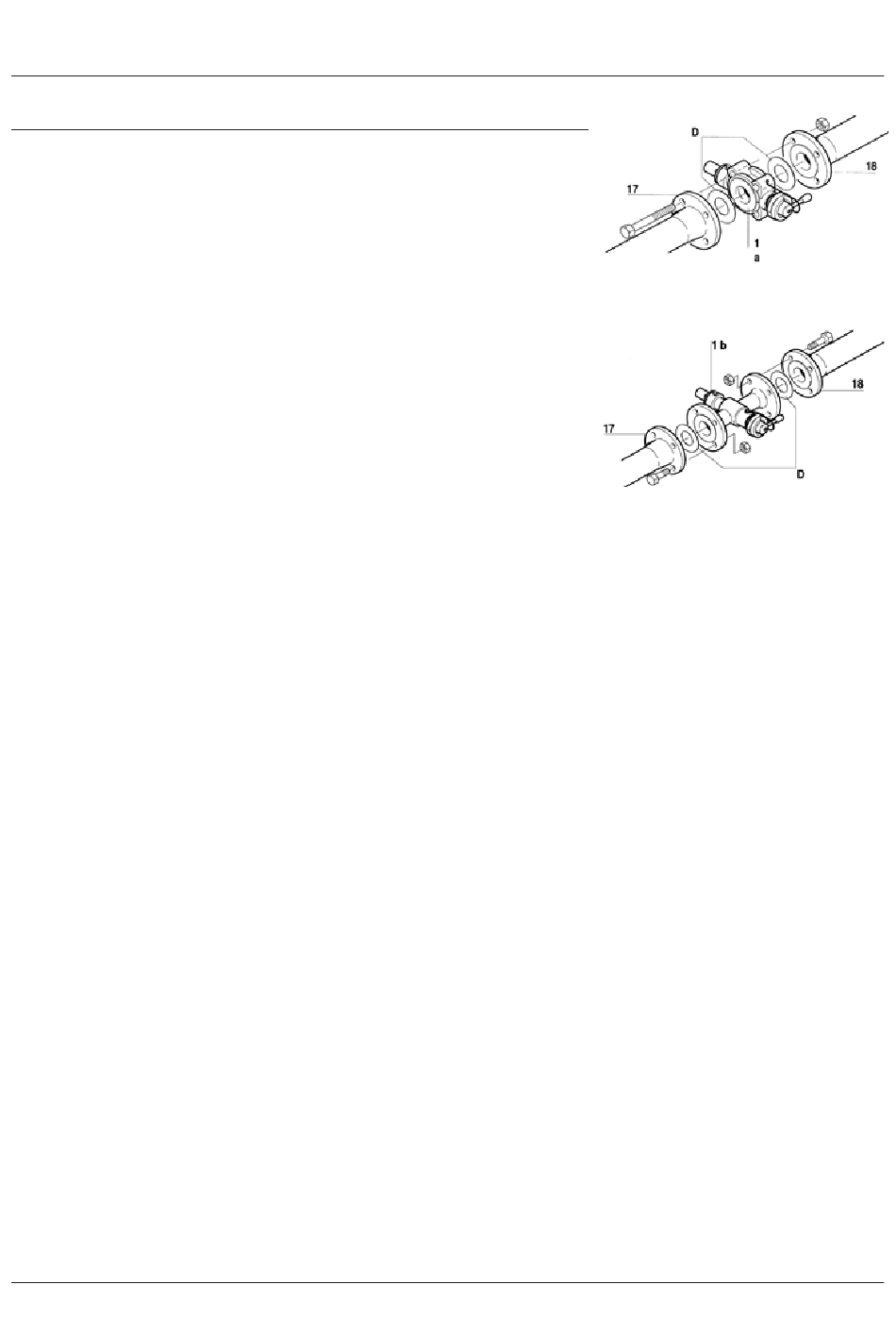

6.2.1 Einbau Schritt für Schritt
1. Kunststoffschutzkappen entfernen.
2. überprüfen der Anschlussflansche
(Pos. 17 und 18) auf Beschädigung und
Verschmutzung.
3. Kontrollieren, ob der Flanschabstand mit
der Einbaulänge des Kugelrückschlagventils
übereinstimmt. Vor dem Einbau der
Armatur (Pos. 1a und 1b) Flansche mit
geeignetem Werkzeug genügend spreizen.
4. Die Armatur zwischen die gespreizten
Flansche schieben, gleichzeitig die
Dichtungen (D, falls notwendig, siehe
Punkt 6.2.4) zwischen die Dichtflächen
einschieben.
5. Jetzt die Flanschschrauben durch die
Justierbohrungen stecken.
6. Während die Flanschspreizer allmählich
entfernt werden, Flanschschrauben
handfest anziehen. Es muß darauf geachtet
werden, daß die Flansche ordentlich
ausgerichtet bleiben.
7. Alle Flanschschrauben über Kreuz
festziehen. Anzugsmomente siehe
Punkt 6.2.2.
Figur 5
Figur 6
5
