9 BeDienunG
9.1 Ankoppeln der Kolbenspritze an das
Probenahmeventil
1. Vor dem Einsetzen der Kolbenspritze
(Pos. 5) darauf achten, dass der zylinder
(Pos. 12) im zylinderkäfig (Pos. 9) mit
dem Verschlussdeckel (Pos. 13) fest
verschlossen ist, und dass sich die
Kolbenstange (Pos. 11) in eingefahrener
Stellung befindet.
2. Am SAPRO-Probenahmeventil den
Verschlussstopfen (Pos. 3) durch Drehen des
Hebels in Pfeilrichtung (a) lösen und aus der
Bajonettkupplung (Pos. 2) ziehen (b).
3. Den Sicherungshebel (Pos. 6) an der Spritze
in Grundstellung (A) stellen.
4. Den Betätigungshebel (Pos. 8) zur
Markierung (M) an Bajonettkupplung und
Hebel ausrichten.
5. Die Kolbenspritze (Pos. 5) in die
Bajonettkupplung (Pos. 2) einfahren und mit
dem Hilfshebel (Pos. 7) bis zum Anschlag in
Pfeilrichtung drehen.
6. Den Sicherungshebel (Pos. 6) entsprechend
der Pfeilrichtung in Position B stellen.
Somit ist die Bajonettkupplung (Pos. 2)
am Probenahmeventil verriegelt und der
Betätigungshebel (Pos. 8) freigegeben.
9.2 Probenahme
zur Probenahme stehen folgende
Möglichkeiten zur Verfügung:
9.2.1 Bei druckführenden Rohrleitungen (Figur 7)
1. Den Betätigungshebel (Pos. 8) in
Pfeilrichtung drücken. Ventil und
Kolbenspritze werden geöffnet. Durch den
Rohrleitungsdruck wird der Kolben des
zylinders automatisch nach hinten gedrückt
und das Medium fließt in den zylinder.
2. Den Betätigungshebel (Pos. 8) loslassen.
Durch die Federkraft fährt der
Betätigungshebel automatisch zurück in die
Ausgangsposition. Das Probenahmeventil
und die Kolbenspritze schließen sich somit.
wArnunG
Unbedingt vor dem Abkoppeln der Kolbenspritze
die Hubanzeige (Pos. 4) beachten!
Bei schließen dem Ventil muss die Hubanzeige
gänzlich in die Federkappe einfahren!
Ist dies nicht der Fall, wird das Probenahmeventil
nicht dicht abgeschlossen und das Medium kann
austreten, wenn die Kolbenspritze abgekoppelt
wird!
PROBENAHMEVENTILE SV FüR PROBENAHME MIT KOLBENSPRITzE
®
Ventil offen
Ventil
geschlossen

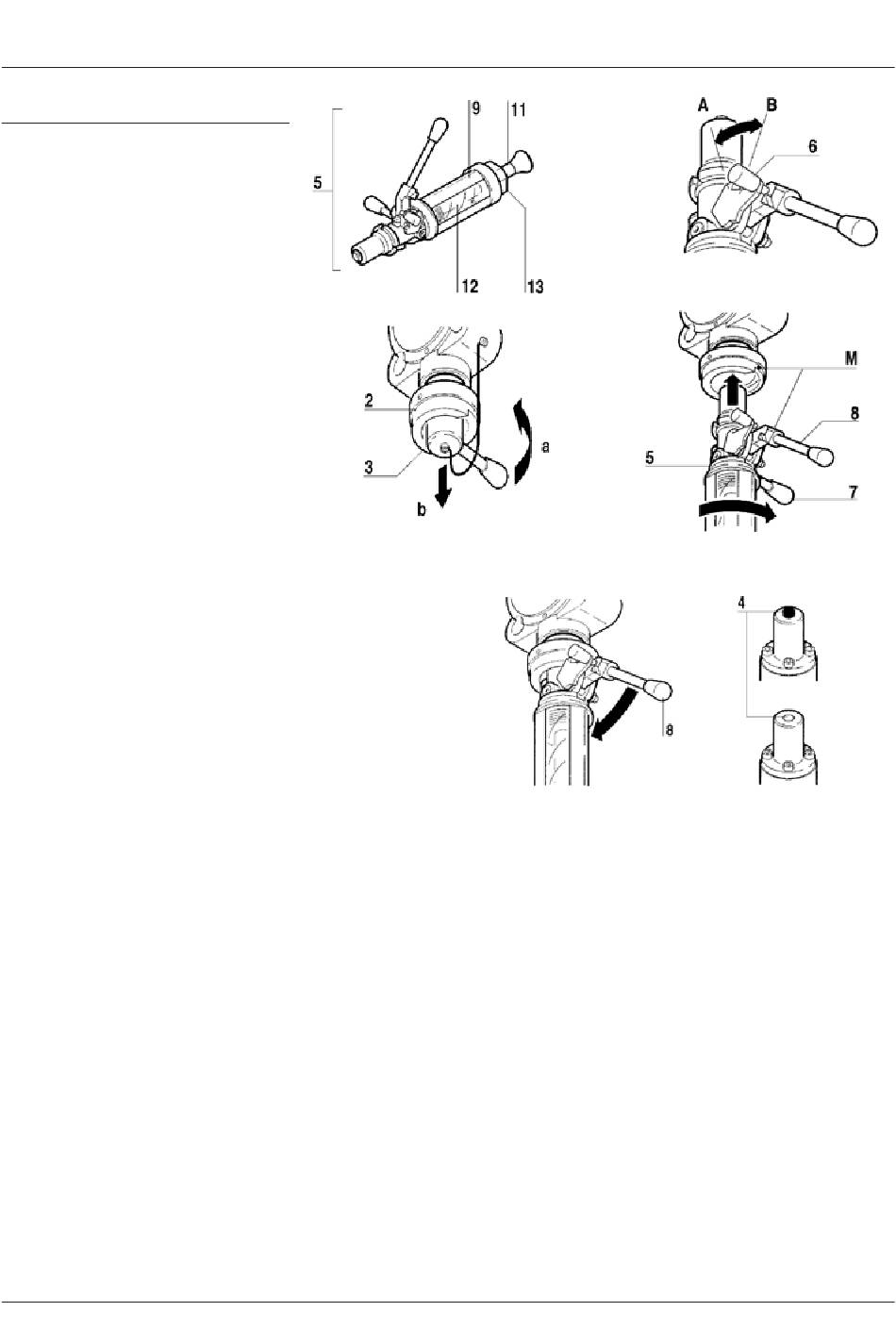

Figur 7
