neotechA SAPRO
Montage- und BetrieBsanleitung

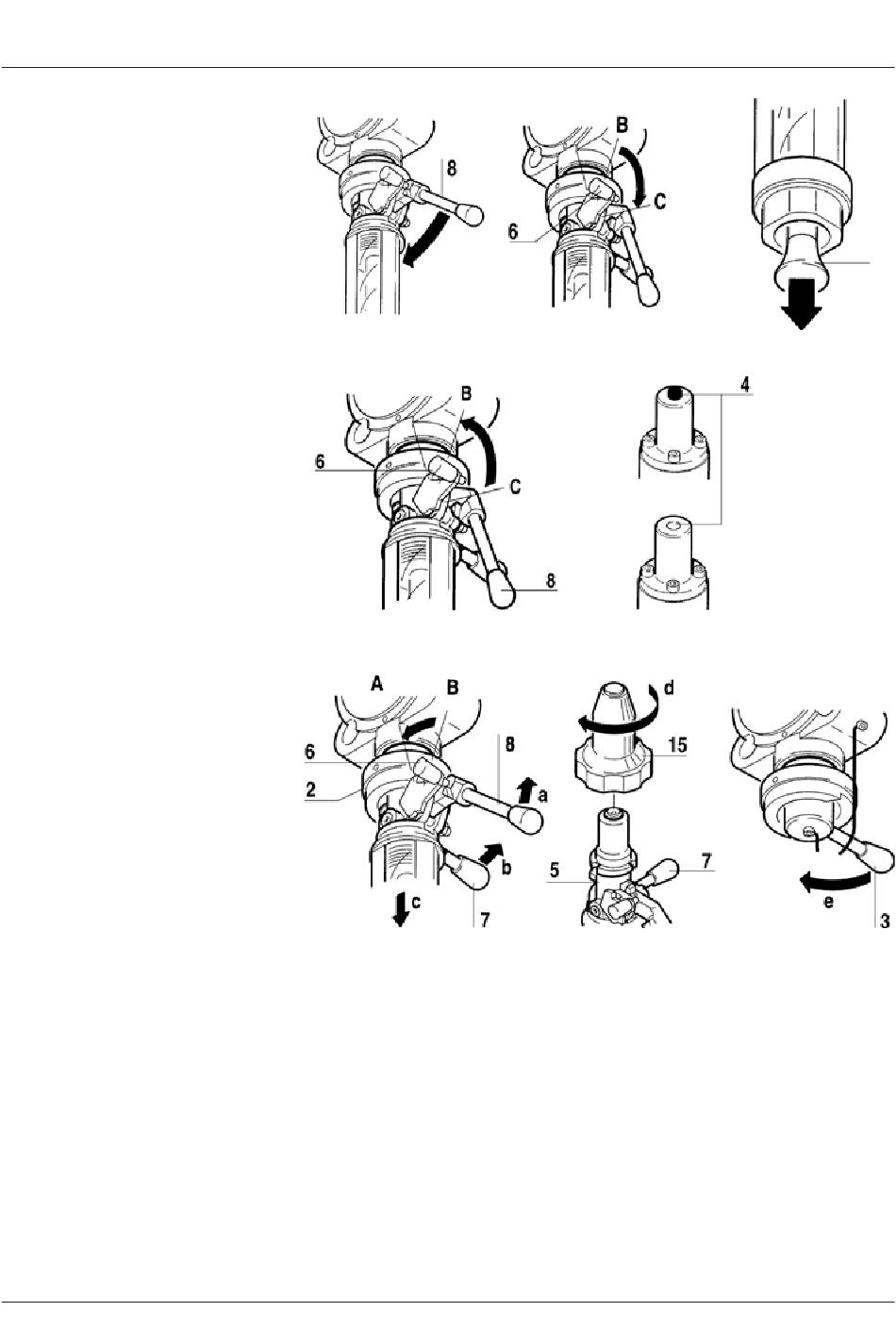

9.2.2 Bei drucklosen Rohrleitungen oder
Rohrleitungen unter Vakuum (Figur 8, 9)
1. Den Betätigungshebel (Pos. 8) in
Pfeilrichtung drücken.
2. Den Sicherungshebel (Pos. 6) in Position C
drehen.
Der Betätigungshebel (Pos. 8) ist nun in der
gedrückten Position fixiert.
3. Die Kolbenstange (Pos. 3) nach Außen
ziehen, bis sich die gewünschte Menge des
Mediums im zylinder befindet.
4. Den Betätigungshebel (Pos. 8) etwas
andrücken und Sicherungshebel (Pos. 6)
wieder in Position B stellen.
5. Den Betätigungshebel loslassen.
Durch die Federkraft fährt der
Betätigungshebel automatisch zurück in die
Ausgangsposition. Das Probenahmeventil
und die Kolbenspritze schließen sich somit.
wArnunG
Unbedingt vor dem Abkoppeln der Kolbenspritze
die Hubanzeige (Pos. 4) beachten!
Bei schließen dem Ventil muss die Hubanzeige
gänzlich in die Federkappe einfahren!
Ist dies nicht der Fall, wird das Probenahmeventil
nicht dicht abgeschlossen und das Medium kann
austreten, wenn die Kolbenspritze abgekoppelt
wird!
9.3 Abkoppeln der Kolbenspritze (Figur 10)
1. Kontrollbewegung des Betätigungshebels
(Pos. 8) in Pfeilrichtung (a) durchführen.
2. Den Sicherungshebel (Pos. 6) auf Position A
stellen.
3. Die Kolbenspritze mit dem Hilfshebel
(Pos. 7) gemäss Pfeil (b) drehen und in
Pfeilrichtung (c) aus der Bajonettkupplung
(Pos. 2) ziehen.
4. Die Verschlusskappe (Pos. 15) auf die
Kolbenspritze (Pos. 5) stecken und durch
Drehung in Pfeilrichtung (d) fixieren.
5. Den Verschlussstopfen (Pos. 3) in die
Bajonettkupplung (Pos. 2) einsetzen und
durch Drehung in Pfeilrichtung (e) fixieren.
PROBENAHMEVENTILE SV FüR PROBENAHME MIT KOLBENSPRITzE
®
Figur 8
Figur 9
Figur 10
