Emerson NEOTECHA SAPRO Montage- Und Betriebsanleitung Seite 3

neotechA SAPRO
Montage- und BetrieBsanleitung
3 trAnSPort/lAGerunG
Die Armatur wird mit Schutzdeckel geliefert.
Diese Schutzdeckel sind erst unmittelbar
vor dem Einbau zu entfernen. Sie schützen
die PFA-Oberflächen vor Schmutz und
mechanischen Beeinträchtigungen.
3.1 transport
- Transporttemperatur -20°C bis +65°C.
- Gegen äußere Gewalt (Stoß, Schlag, Vibration)
schützen.
- Lackierung nicht beschädigen.
4 merKmAle
4.1. Allgemeine merkmale
Flanschbohrungen DIN 2501-1 PN16
ANSI B16.5 Class 150
Andere Bohrbilder (PN25/40, ANSI Cl. 300) sind auf Wunsch erhältlich
Gehäusevarianten Kurzbauform
Geflanscht nach DIN
Geflanscht nach ANSI
Verschraubung Schraubenqualität A2 für alle druckbelasteten Schrauben
Adaptervarianten Bajonettadapter für Probenahme mit Kolbenspritze
Betätigungsvarianten Kolbenspritze (Anheben der Spindel durch den Stößel der Kolbenspritze)
Gewichte Die folgende Gewichtstabelle stellt nur einen ungefähren Wert dar,
da die effektiven Gewichte aufgrund verschiedenster Adapter- und
Betätigungsvarianten zusätzlich variieren können.
Gewicht
Dn nPS
25 1
40 1½
50 2
65 2½
80 3
100 4
PROBENAHMEVENTILE SV FüR PROBENAHME MIT KOLBENSPRITzE
®
3.2 lagerung
- Lagertemperatur -20°C bis +65°C, trocken
und schmutzfrei.
- In feuchten Räumen ist Trockenmittel,
beziehungsweise eine Heizung gegen
Kondenswasserbildung erforderlich.
3.3 handling vor der montage
- Die Schutzkappen erst direkt vor dem Einbau
entfernen!
- Vor Witterungseinflüssen wie z.B. Nässe
schützen (sonst Trockenmittel benutzen).
- Sachgemäßes Behandeln schützt vor
Beschädigungen.
Gewicht (kg) Kurzbauform
4.0
5.1
6.1
8.7
10.0
13.7
Gewicht (kg) geflanschte Baulänge
6.5
8.7
10.6
16.0
18.0
20.0
4
1a

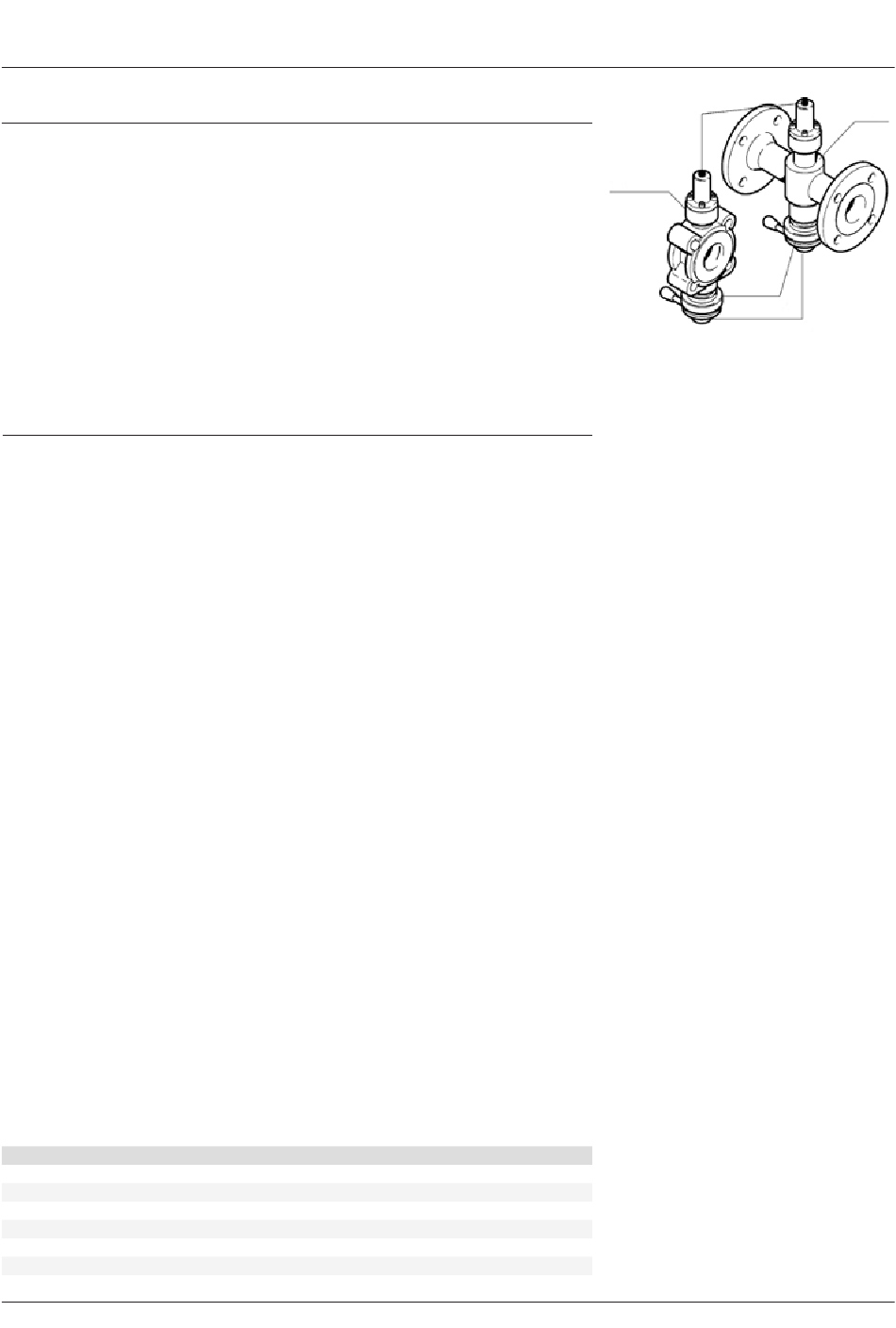

Figur 1
4.1.1 Probenahmeventil für Probenahme mit
Kolbenspritze
1a. SAPRO-Probenahmeventil Kurzbaulänge
(DIN/ANSI)
1b. SAPRO-Probenahmeventil Geflanschte
Baulänge (DIN oder ANSI)
2. Bajonettkupplung
3. Verschlussstopfen
4. Hubanzeige
1b
2
3
3
