Допуски
(только для оборудования с маркировкой)
Директива Европейского
Союза по строительным
изделиям (305/2011/EC)
в процессе подготовки
17
VdS
(в процессе
подготовки)

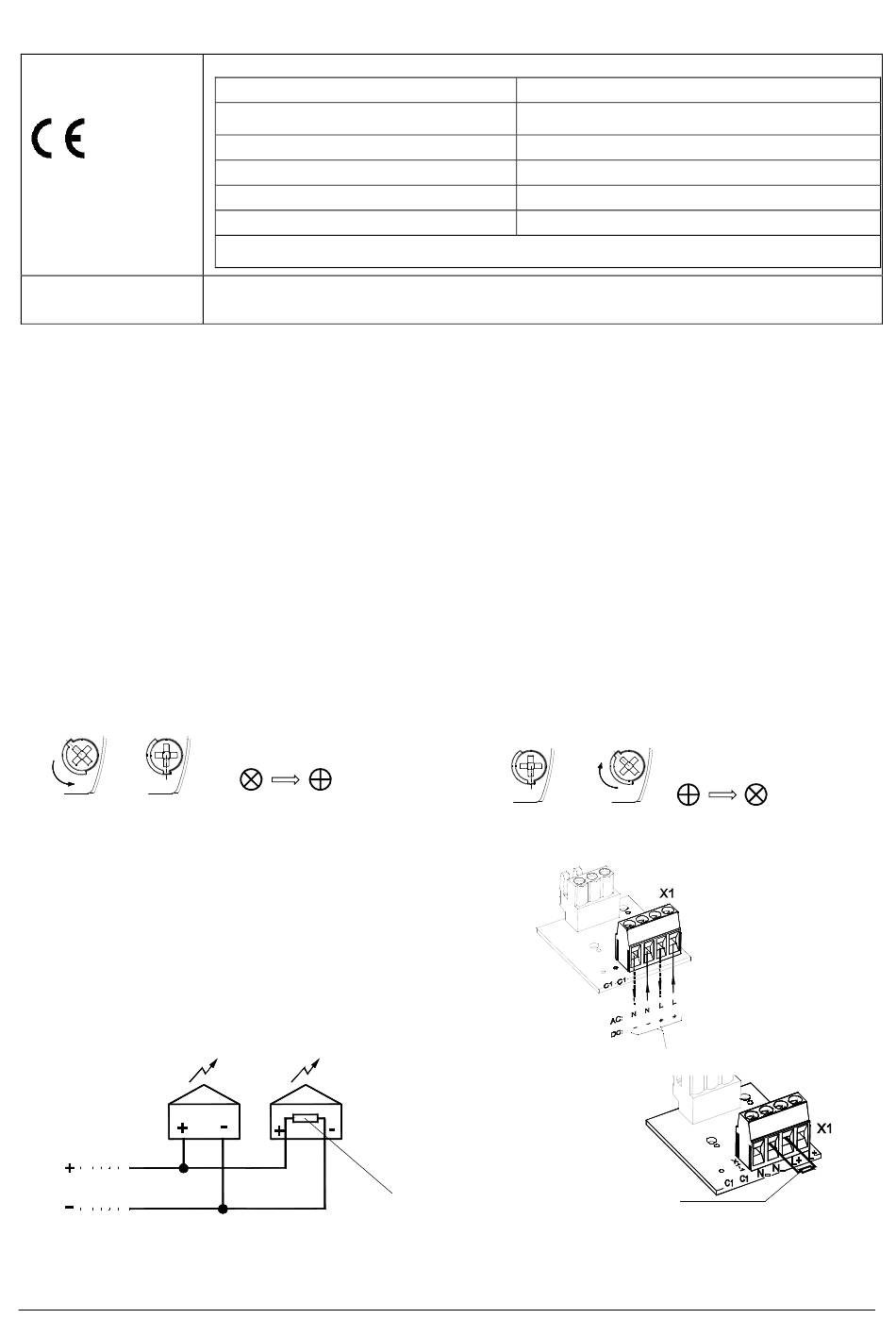

Ввод в эксплуатацию
Указания по технике безопасности:
- Подключение электрооборудования разрешается выполнять только уполномоченным сотрудникам в соответствии с
предписаниями действующего законодательства.
- Осторожно: высокое напряжение.
- Во время монтажных работ питание должно быть отключено от устройства.
- Перед вводом в эксплуатацию следует проверить соответствие напряжения данным, указанным на заводской
табличке. При подключении неверного напряжения оборудование может быть повреждено или выведено из строя.
- Во время монтажа необходимо предусмотреть меры, чтобы проводка не могла быть вытянута или перекручена.
Следует принять во внимание, что данные устройства не являются переносными.
- ВНИМАНИЕ! При монтаже кабель не должен касаться острых краёв, углов и внутренних компонентов.
- Корректная работа устройства гарантируется только в том случае, если верхняя и нижняя части смонтированы
правильно.
- Чтобы исключить отрицательное влияние на зрение, не рекомендуется долго смотреть на включенную
проблесковую лампу.
- Устройство оснащено защитой от неправильного подключения полюсов. При неправильной полярности устройство
не работает!
Открывание корпуса
1. 2.
3/8
Устройство поставляется в открытом состоянии.
В качестве аксессуаров предлагаются пломбировочные пробки.
Электрическое подключение:
Резистор контроля цепи:
085 501 996a
PY X-L-15-CPR: VdS 0786-CPR-xxxxx
Рабочее напряжение
Диапазон рабочего напряжения согласно
EN54-23
Цвет линзы
Область применения оповещения
Класс защиты окружающей среды
Монтажное положение
Испытания проводились с использованием мембранного ниппеля (в комплекте) и внешних
крепежных отверстий.
PY X-L-15: Gxxxx, см. Директиву ЕС по строительным изделиям (305/2011/EC)
(305/2011/EC) Цвет линзы: прозрачная, белый, жёлтый, оранжевый, красный, зелёный, синий
Верхнюю часть можно
снять после поворота
винтов крышки.
( )
EN 54-23 категория O: см. документ 30396-005-1
Закрывание корпуса
1.
Элемент сопротивления для контроля цепи
(1 кОм) на соединении рабочего
напряжения.
Позиция элемента сопротивления при
параллельном подключении нескольких
огней к последнему устройству.
Лишнее сопротивление удалить.
11
24 В пост.тока
19,2 – 28,8 В пост.тока
красный, прозрачный / 0,5 Гц, 0,75 Гц, 1 Гц
Б
см. документ 30396-005-1
Корпус закрывается путём
2.
поворота винтов крышки до
фиксации в конечном
положении.
3/8
(
Подключение рабочего
напряжения
)
30396-004-2a
