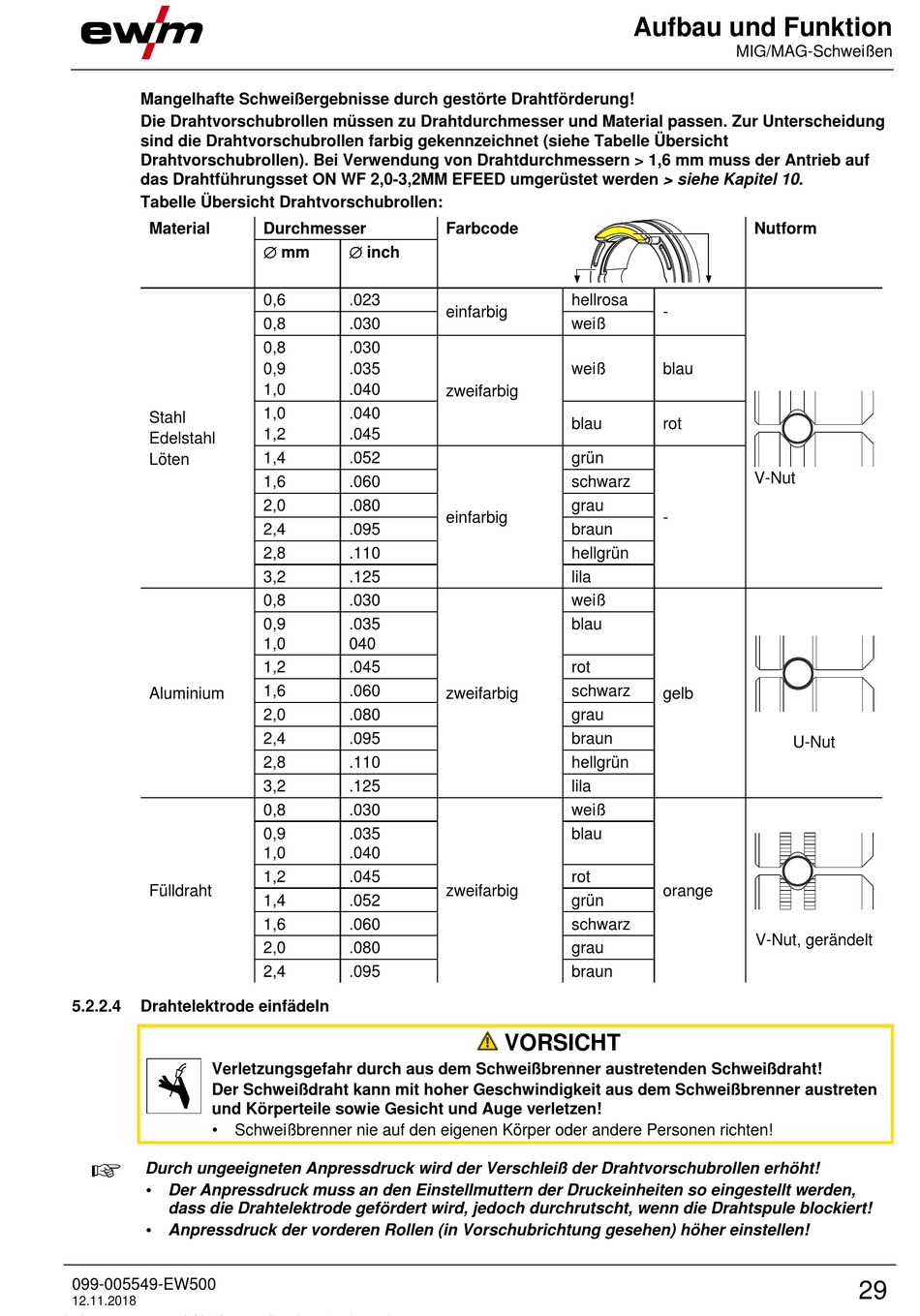

Mangelhafte Schweißergebnisse durch gestörte Drahtförderung!
Die Drahtvorschubrollen müssen zu Drahtdurchmesser und Material passen. Zur Unterscheidung
sind die Drahtvorschubrollen farbig gekennzeichnet (siehe Tabelle Übersicht
Drahtvorschubrollen). Bei Verwendung von Drahtdurchmessern > 1,6 mm muss der Antrieb auf
das Drahtführungsset ON WF 2,0-3,2MM EFEED umgerüstet werden > siehe Kapitel 10.
Tabelle Übersicht Drahtvorschubrollen:
Material
Stahl
Edelstahl
Löten
Aluminium
Fülldraht
5.2.2.4
Drahtelektrode einfädeln
Verletzungsgefahr durch aus dem Schweißbrenner austretenden Schweißdraht!
Der Schweißdraht kann mit hoher Geschwindigkeit aus dem Schweißbrenner austreten
und Körperteile sowie Gesicht und Auge verletzen!
•
Schweißbrenner nie auf den eigenen Körper oder andere Personen richten!
Durch ungeeigneten Anpressdruck wird der Verschleiß der Drahtvorschubrollen erhöht!
•
Der Anpressdruck muss an den Einstellmuttern der Druckeinheiten so eingestellt werden,
dass die Drahtelektrode gefördert wird, jedoch durchrutscht, wenn die Drahtspule blockiert!
•
Anpressdruck der vorderen Rollen (in Vorschubrichtung gesehen) höher einstellen!
099-005549-EW500
12.11.2018
Durchmesser
mm
inch
0,6
.023
0,8
.030
0,8
.030
0,9
.035
1,0
.040
1,0
.040
1,2
.045
1,4
.052
1,6
.060
2,0
.080
2,4
.095
2,8
.110
3,2
.125
0,8
.030
0,9
.035
1,0
040
1,2
.045
1,6
.060
2,0
.080
2,4
.095
2,8
.110
3,2
.125
0,8
.030
0,9
.035
1,0
.040
1,2
.045
1,4
.052
1,6
.060
2,0
.080
2,4
.095
Farbcode
hellrosa
einfarbig
weiß
weiß
zweifarbig
blau
grün
schwarz
grau
einfarbig
braun
hellgrün
lila
weiß
blau
rot
schwarz
zweifarbig
grau
braun
hellgrün
lila
weiß
blau
rot
zweifarbig
grün
schwarz
grau
braun
VORSICHT
Aufbau und Funktion
MIG/MAG-Schweißen
Nutform
-
blau
rot
V-Nut
-
gelb
U-Nut
orange
V-Nut, gerändelt
29
