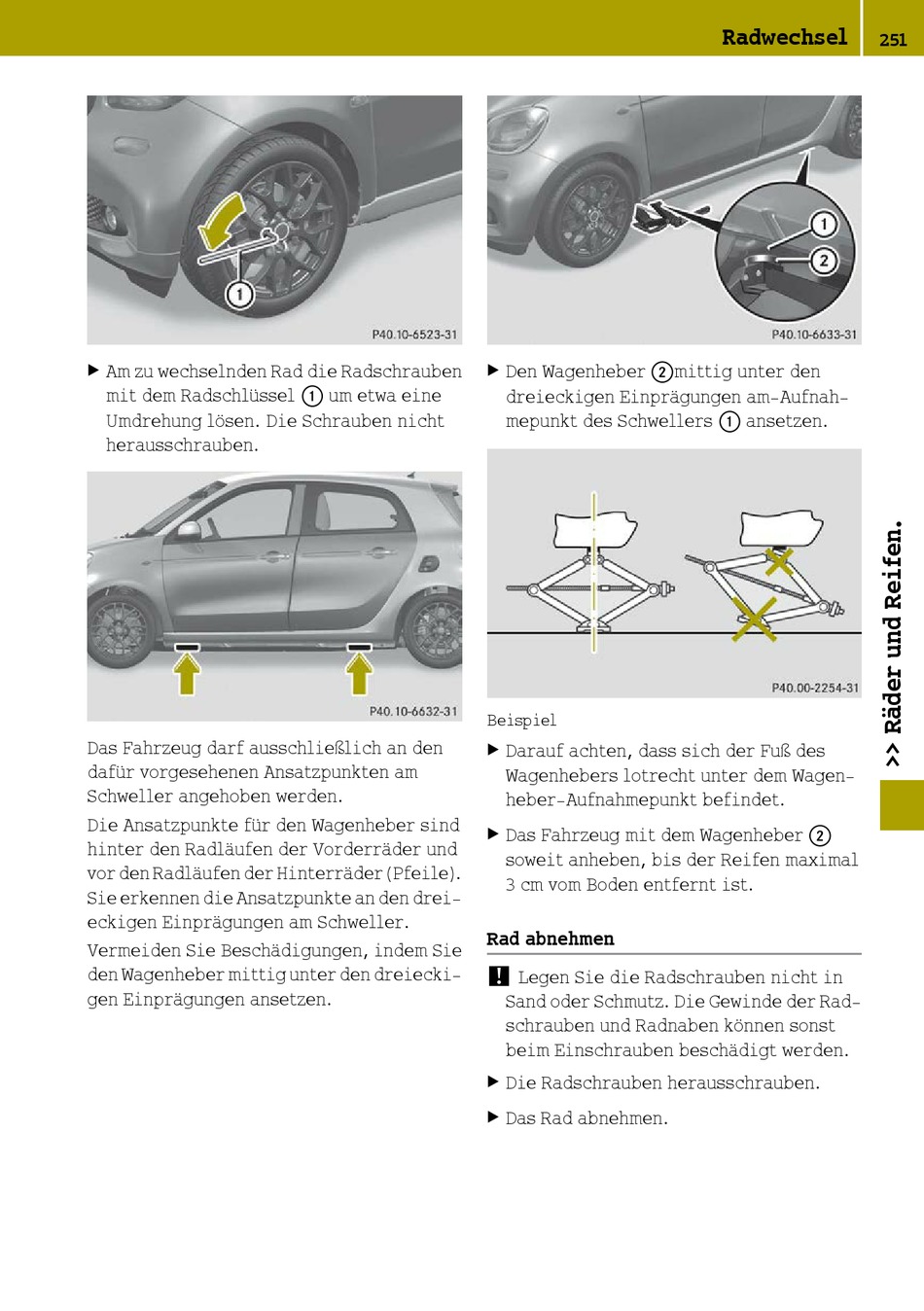

SMART forfour 2014 Betriebsanleitung Seite 253

X
Am zu wechselnden Rad die Radschrauben
mit dem Radschlüssel : um etwa eine
Umdrehung lösen. Die Schrauben nicht
herausschrauben.
Das Fahrzeug darf ausschließlich an den
dafür vorgesehenen Ansatzpunkten am
Schweller angehoben werden.
Die Ansatzpunkte für den Wagenheber sind
hinter den Radläufen der Vorderräder und
vor den Radläufen der Hinterräder (Pfeile).
Sie erkennen die Ansatzpunkte an den drei-
eckigen Einprägungen am Schweller.
Vermeiden Sie Beschädigungen, indem Sie
den Wagenheber mittig unter den dreiecki-
gen Einprägungen ansetzen.
X
Den Wagenheber ;mittig unter den
dreieckigen Einprägungen am-Aufnah-
mepunkt des Schwellers : ansetzen.
Beispiel
X
Darauf achten, dass sich der Fuß des
Wagenhebers lotrecht unter dem Wagen-
heber-Aufnahmepunkt befindet.
X
Das Fahrzeug mit dem Wagenheber ;
soweit anheben, bis der Reifen maximal
3 cm vom Boden entfernt ist.
Rad abnehmen
! Legen Sie die Radschrauben nicht in
Sand oder Schmutz. Die Gewinde der Rad-
schrauben und Radnaben können sonst
beim Einschrauben beschädigt werden.
X
Die Radschrauben herausschrauben.
X
Das Rad abnehmen.
Radwechsel
