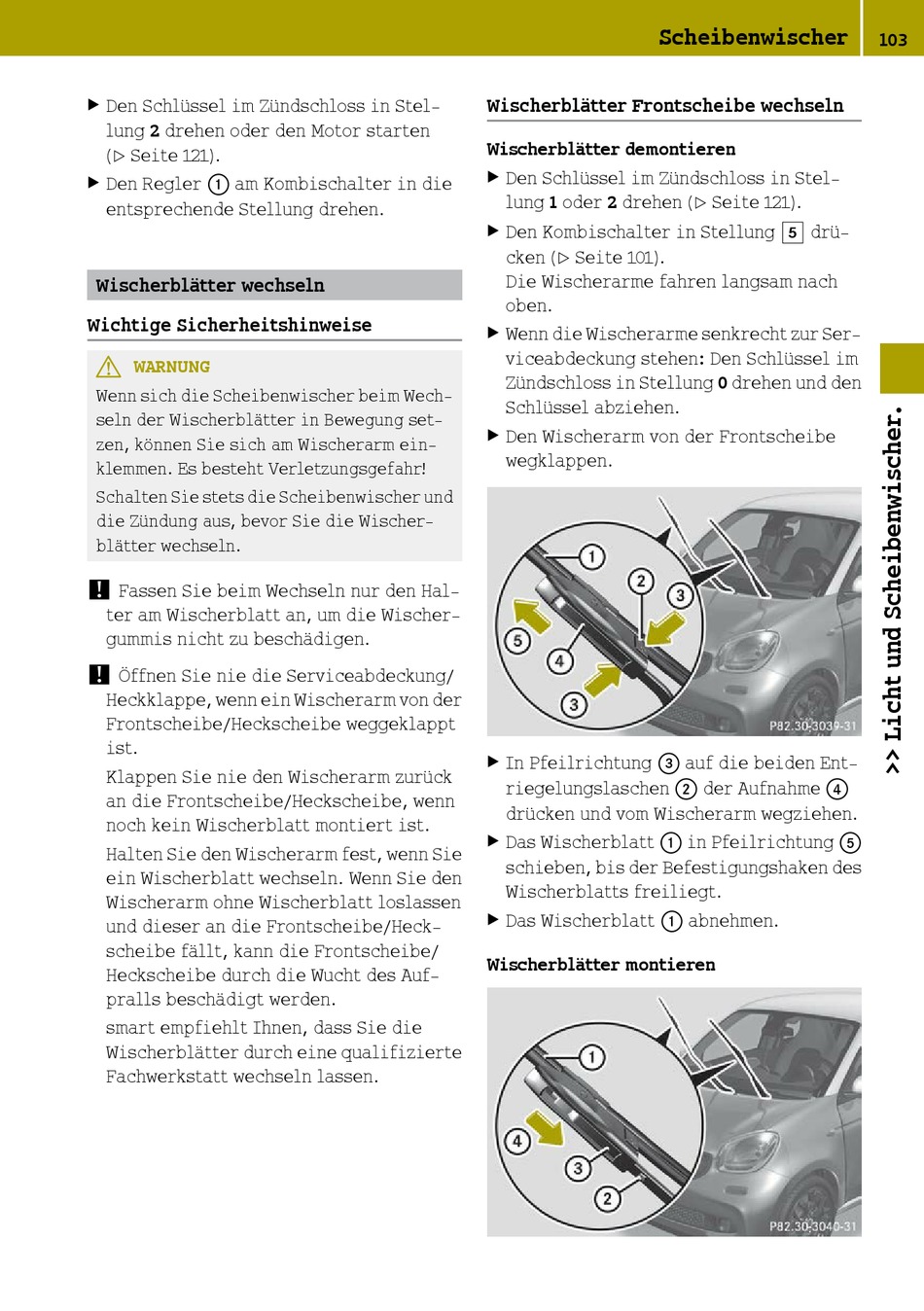

SMART forfour 2014 Betriebsanleitung Seite 105

X
Den Schlüssel im Zündschloss in Stel-
lung 2 drehen oder den Motor starten
Y
( Seite 121).
X
Den Regler : am Kombischalter in die
entsprechende Stellung drehen.
Wischerblätter wechseln
Wichtige Sicherheitshinweise
G
WARNUNG
Wenn sich die Scheibenwischer beim Wech-
seln der Wischerblätter in Bewegung set-
zen, können Sie sich am Wischerarm ein-
klemmen. Es besteht Verletzungsgefahr!
Schalten Sie stets die Scheibenwischer und
die Zündung aus, bevor Sie die Wischer-
blätter wechseln.
! Fassen Sie beim Wechseln nur den Hal-
ter am Wischerblatt an, um die Wischer-
gummis nicht zu beschädigen.
! Öffnen Sie nie die Serviceabdeckung/
Heckklappe, wenn ein Wischerarm von der
Frontscheibe/Heckscheibe weggeklappt
ist.
Klappen Sie nie den Wischerarm zurück
an die Frontscheibe/Heckscheibe, wenn
noch kein Wischerblatt montiert ist.
Halten Sie den Wischerarm fest, wenn Sie
ein Wischerblatt wechseln. Wenn Sie den
Wischerarm ohne Wischerblatt loslassen
und dieser an die Frontscheibe/Heck-
scheibe fällt, kann die Frontscheibe/
Heckscheibe durch die Wucht des Auf-
pralls beschädigt werden.
smart empfiehlt Ihnen, dass Sie die
Wischerblätter durch eine qualifizierte
Fachwerkstatt wechseln lassen.
Scheibenwischer
Wischerblätter Frontscheibe wechseln
Wischerblätter demontieren
X
Den Schlüssel im Zündschloss in Stel-
lung 1 oder 2 drehen (
X
Den Kombischalter in Stellung 5 drü-
Y
cken ( Seite 101).
Die Wischerarme fahren langsam nach
oben.
X
Wenn die Wischerarme senkrecht zur Ser-
viceabdeckung stehen: Den Schlüssel im
Zündschloss in Stellung 0 drehen und den
Schlüssel abziehen.
X
Den Wischerarm von der Frontscheibe
wegklappen.
X
In Pfeilrichtung = auf die beiden Ent-
riegelungslaschen ; der Aufnahme ?
drücken und vom Wischerarm wegziehen.
X
Das Wischerblatt : in Pfeilrichtung A
schieben, bis der Befestigungshaken des
Wischerblatts freiliegt.
X
Das Wischerblatt : abnehmen.
Wischerblätter montieren
Y
Seite 121).
Z
103
