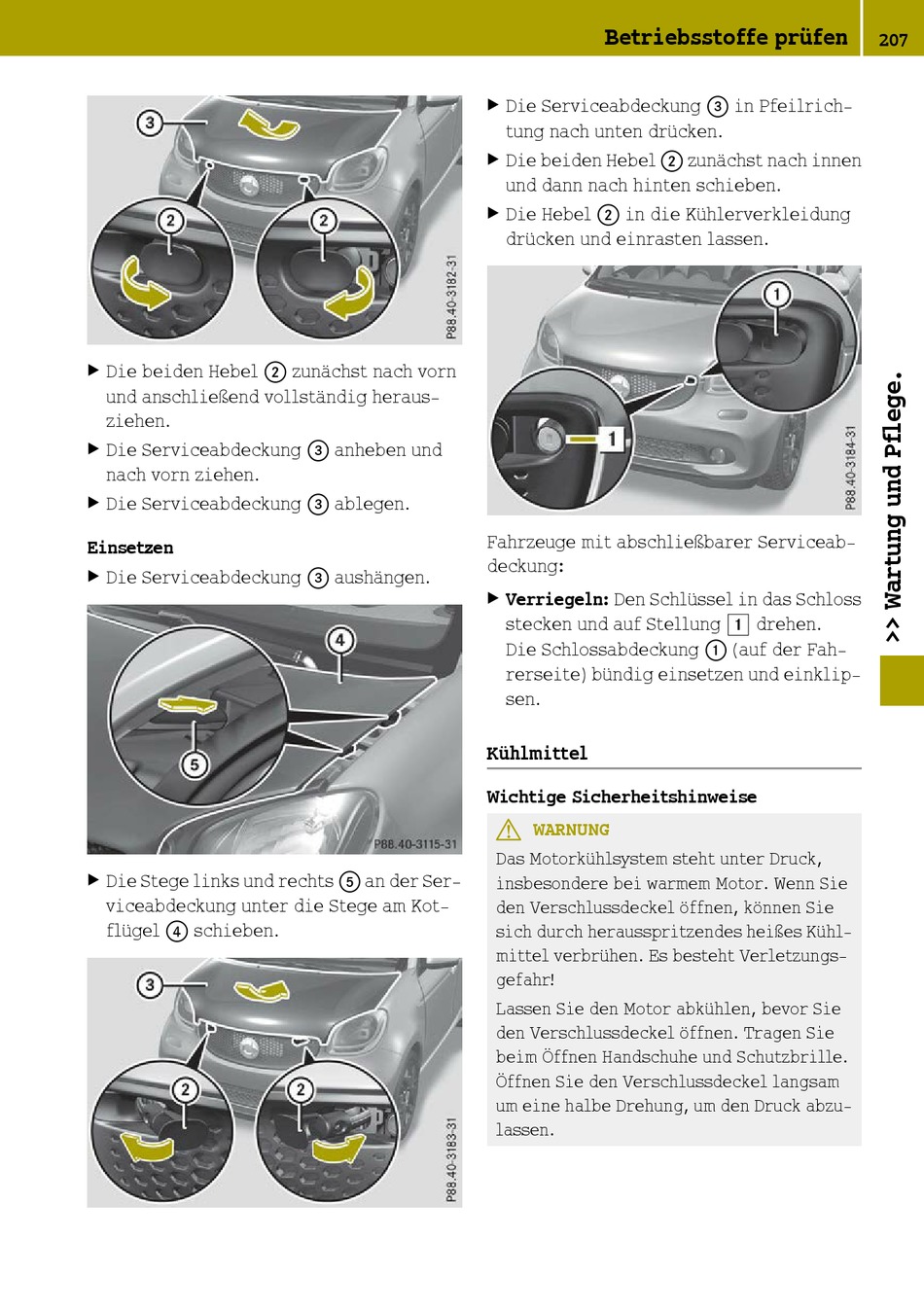

SMART forfour 2014 Betriebsanleitung Seite 209

X
Die beiden Hebel ; zunächst nach vorn
und anschließend vollständig heraus-
ziehen.
X
Die Serviceabdeckung = anheben und
nach vorn ziehen.
X
Die Serviceabdeckung = ablegen.
Einsetzen
X
Die Serviceabdeckung = aushängen.
X
Die Stege links und rechts A an der Ser-
viceabdeckung unter die Stege am Kot-
flügel ? schieben.
Betriebsstoffe prüfen
X
Die Serviceabdeckung = in Pfeilrich-
tung nach unten drücken.
X
Die beiden Hebel ; zunächst nach innen
und dann nach hinten schieben.
X
Die Hebel ; in die Kühlerverkleidung
drücken und einrasten lassen.
Fahrzeuge mit abschließbarer Serviceab-
deckung:
X
Verriegeln: Den Schlüssel in das Schloss
stecken und auf Stellung 1 drehen.
Die Schlossabdeckung : (auf der Fah-
rerseite) bündig einsetzen und einklip-
sen.
Kühlmittel
Wichtige Sicherheitshinweise
G
WARNUNG
Das Motorkühlsystem steht unter Druck,
insbesondere bei warmem Motor. Wenn Sie
den Verschlussdeckel öffnen, können Sie
sich durch herausspritzendes heißes Kühl-
mittel verbrühen. Es besteht Verletzungs-
gefahr!
Lassen Sie den Motor abkühlen, bevor Sie
den Verschlussdeckel öffnen. Tragen Sie
beim Öffnen Handschuhe und Schutzbrille.
Öffnen Sie den Verschlussdeckel langsam
um eine halbe Drehung, um den Druck abzu-
lassen.
207
Z
