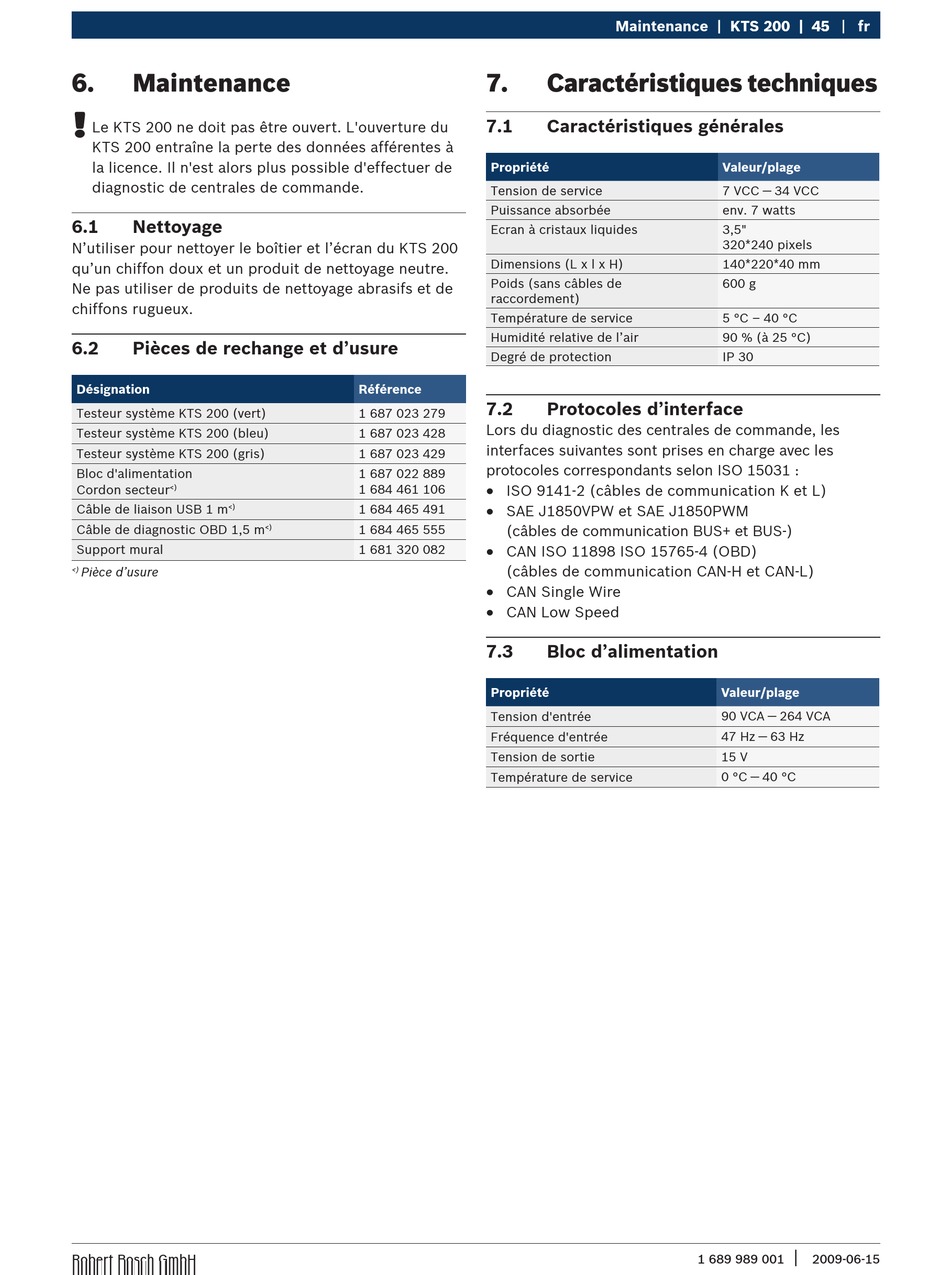

6.
Maintenance
!
Le KTS 200 ne doit pas être ouvert. L'ouverture du
KTS 200 entraîne la perte des données afférentes à
la licence. Il n'est alors plus possible d'effectuer de
diagnostic de centrales de commande.
6.1
Nettoyage
N'utiliser pour nettoyer le boîtier et l'écran du KTS 200
qu'un chiffon doux et un produit de nettoyage neutre.
Ne pas utiliser de produits de nettoyage abrasifs et de
chiffons rugueux.
6.�
Pièces de rechange et d'usure
Désignation
Testeur système KTS 200 (vert)
Testeur système KTS 200 (bleu)
Testeur système KTS 200 (gris)
Bloc d'alimentation
Cordon secteur
<)
Câble de liaison USB 1 m
<)
Câble de diagnostic OBD 1,5 m
Support mural
Pièce d'usure
<)
Robert Bosch GmbH
Référence
1 687 023 279
1 687 023 428
1 687 023 429
1 687 022 889
1 684 461 106
1 684 465 491
1 684 465 555
<)
1 681 320 082
Maintenance | KTS ��� | 45
7.
Caractéristiques techniques
7.1
Caractéristiques générales
Propriété
Tension de service
Puissance absorbée
Ecran à cristaux liquides
Dimensions (L x l x H)
Poids (sans câbles de
raccordement)
Température de service
Humidité relative de l'air
Degré de protection
7.�
Protocoles d'interface
Lors du diagnostic des centrales de commande, les
interfaces suivantes sont prises en charge avec les
protocoles correspondants selon ISO 15031 :
R
ISO 9141-2 (câbles de communication K et L)
R
SAE J1850VPW et SAE J1850PWM
(câbles de communication BUS+ et BUS-)
R
CAN ISO 11898 ISO 15765-4 (OBD)
(câbles de communication CAN-H et CAN-L)
R
CAN Single Wire
R
CAN Low Speed
7.�
Bloc d'alimentation
Propriété
Tension d'entrée
Fréquence d'entrée
Tension de sortie
Température de service
KTS ��� | 45
| 45
fr
Valeur/plage
7 VCC — 34 VCC
env. 7 watts
3,5"
320*240 pixels
140*220*40 mm
600 g
5 °C – 40 °C
90 % (à 25 °C)
IP 30
Valeur/plage
90 VCA — 264 VCA
47 Hz — 63 Hz
15 V
0 °C — 40 °C
|
1 689 989 001
2009-06-15
