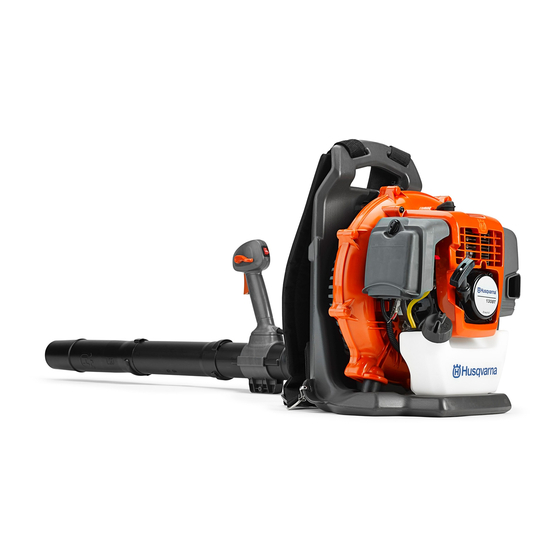

Husqvarna 130BT Bedienungsanleitung

Andere Handbücher für 130BT
  • / 22 von 22
  • Inhaltverzeichnis
  • Lesezeichen
WARNUNG
Vor dem Gebrauch unserer Produkte lesen Sie die
Bedienungsanleitung aufmerksam durch, damit Sie
mit der sicheren Verwendung des Geräts vertraut
sind.
BETROFFENE SERIENNUMMERN : 80100101 und aufwärts
Bedienungsanleitung
130BT
150BT
170BT
180BT
Deutsch
115 09 83-51

Kapitel

Fehlerbehebung

Diese Anleitung auch für:

Andere Handbücher für Husqvarna 130BT

Inhaltszusammenfassung für Husqvarna 130BT

Seite 1

Bedienungsanleitung WARNUNG 130BT Vor dem Gebrauch unserer Produkte lesen Sie die Bedienungsanleitung aufmerksam durch, damit Sie 150BT mit der sicheren Verwendung des Geräts vertraut sind. 170BT 180BT Deutsch BETROFFENE SERIENNUMMERN : 80100101 und aufwärts 115 09 83-51...

Seite 2

Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel. +46-36-146500, versichert hiermit in eigener Verantwortung, dass das Laubblas- gerät Husqvarna 130BT von den Seriennummern des Baujahrs 2007 an (das Jahr ist deutlich auf dem Typenschild angegeben, gefolgt von der Seriennummer) den Vorschriften folgender RICHTLINIEN DES RATES entsprechen: Maschinenrichtlinie vom 22.

Seite 3

Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel. +46-36-146500, versichert hiermit in eigener Verantwortung, dass die Laubblas- geräte Husqvarna 170BT von den Seriennummern des Baujahrs 2006 an (das Jahr ist deutlich auf dem Typenschild angegeben, gefolgt von der Seriennummer) den Vorschriften folgender RICHTLINIEN DES RATES entsprechen: Maschinenrichtlinie vom 22.

Seite 4 : Inhaltsverzeichnis

Deutsch Inhalt Sicherheit ..............5 SICHERHEIT GEHT VOR .

Seite 5 : Sicherheit, Sicherheit Geht Vor, Warnhinweise, Warnschilder An Der Maschine, Symbole

Deutsch Sicherheit Warnhinweise SICHERHEIT GEHT VOR WARNUNG Warnhinweise in dieser Bedienungsanleitung und Warnschilder Das Warnfeld macht auf die Gefahr von schweren, sogar auf dem Laubblasgerät, die mit einem -Symbol gekennzeich- lebensgefährlichen Verletzungen aufmerksam, falls die net sind, betreffen kritische Punkte, die unbedingt zu beachten Anweisungen nicht befolgt werden.

Seite 6 : Symbole An Der Maschine, Sicherheitsmaßnahmen

Anleitung behandelt werden, spre- chen Sie mit dem Händler, bei dem 10. Husqvarna AB arbeitet ständig an der Weiterentwick- Sie das Produkt gekauft haben. lung seiner Produkte. Daher sind Änderungen an Kon- struktion oder Erscheinungsbild der Produkte ohne 3.

Seite 7 : Arbeitsbedingungen, Lärmbelästigungen Vermeiden, Arbeitsplan, Kraftstoff

Deutsch Sicherheitsmaßnahmen ARBEITSBEDINGUNGEN ARBEITSBEDINGUNGEN 1. Benutzen Sie niemals die Maschine, wenn Sie müde, krank, 1. Aufgrund der Verletzungsgefahr durch erregt oder gefühlsmäßig abgelenkt sind oder wenn Sie Alko- das Einatmen von Abgasen niemals in hol, Drogen, Medikamente oder irgendetwas anderes ein- einem unbelüfteten Bereich arbeiten.

Seite 8 : Vor Dem Starten Des Motors, Bestimmungsgemässer Gebrauch

Geräusche oder Vibrationen auf, den Motor sofort abstellen einer anderen Situation, die es erfordert, dass Sie sich von und einen Husqvarna-Servicefachmann um Hilfe bitten. Die der Maschine frei machen, öffnen Sie Schnalle des Hüft- Überprüfung des Gebläses ist sehr wichtig. Schäden am gurtes und lassen Sie die Maschine nach hinten fallen.

Seite 9 : Wartung, Transport, Lagerung

5. Beim Austausch von anderen Komponenten oder Schmier- mitteln ist sicherzustellen, dass nur Husqvarna-Produkte ver- wendet werden oder Produkte, die von Husqvarna für die Verwendung mit dem Husqvarna-Gerät zugelassen sind. 6. Falls eine Komponente ersetzt werden muss oder eine War- tungs- bzw.

Seite 10 : Komponenten

Deutsch Komponenten <130BT> 1. Rahmen 13. Stoppschalter mit Gaseinstellung 2. Tragegurt 14. Motorabdeckung 3. Zündkerzenschutz 15. Lenkergriff (Option) 4. Gashebel 16. Gebläse 5. Schutznetz 17. Stoßdämpfer (Feder) 6. Chokehebel 18. Stoßdämpfer (Gummi) 7. Luftfilter 19. Band (Stopper) 8. Gebläsegehäuse, Abdeckung 20.

Seite 11

Deutsch Komponenten <150BT> 1. Rahmen 12. Reversierstarter 2. Tragegurt 13. Stoppschalter mit Gaseinstellung 3. Zündkerzenschutz 14. Motorabdeckung 4. Gashebel 15. Lenkergriff (Option) 5. Schutznetz 16. Gebläse 6. Chokehebel 17. Stoßdämpfer (Gummi) 7. Luftfilter 18. Flexibler Schlauch 8. Gebläsegehäuse, Abdeckung 19. Rohre 9.

Seite 12

Deutsch Komponenten <170BT> 1. Rahmen 12. Reversierstarter 2. Tragegurt 13. Stoppschalter mit Gaseinstellung 3. Zündkerzenschutz 14. Motorabdeckung 4. Gashebel 15. Lenkergriff (Option) 5. Netz 16. Gebläse 6. Chokehebel 17. Stoßdämpfer (Gummi) 7. Luftfilter 18. Flexibler Schlauch 8. Gebläsegehäuse, Abdeckung 19. Rohre 9.

Seite 13

Deutsch Komponenten <180BT> 1. Rahmen 12. Reversierstarter 2. Tragegurt 13. Stoppschalter mit Gaseinstellung 3. Zündkerzenschutz 14. Motorabdeckung 4. Gashebel 15. Lenkergriff (Option) 5. Netz 16. Gebläse 6. Chokehebel 17. Stoßdämpfer (Gummi) 7. Luftfilter 18. Flexibler Schlauch 8. Gebläsegehäuse, Abdeckung 19. Rohre 9.

Seite 14 : Technische Daten

Deutsch Technische Daten MODELL 130BT 150BT 170BT 180BT Abmessungen (L x B x H) mm 295 x 387 x 432 351 x 446 x 479 365 x 464 x 485 410 x 509 x 497 Trockengewicht kg (mit Rohr) 6,75...

Seite 15 : Montage, Drehgelenk, Gashebel, Gaskabel, Lenker (Option), Blasrohre

Gashebel anziehen. (1) Kabel (2) Schlauch GASKABEL [130BT] • Das Gaskabel mit dem daran angebrachten Band mittig am Schlauch befestigen. Zuerst den Schlauch mit dem am Gaskabel angebrachten Band von unten umwick- eln. Dann das Band durch seine eigene Öffnung führen, siehe Abbildung.

Seite 16 : Tragegurt, Gürtel [150Bt] [170Bt] [180Bt]

• Der Gürtel ist an den Ringen rechts und links am Rahmen befestigt. HINWEIS Modell 130BT besitzt keinen Gürtel. Den Gürtel über der Hüfte anlegen und nicht zu eng um den Magen schnüren. Den Gürtelgurt so anziehen, dass das Gerätegewicht auf der Hüfte ruht.

Seite 17 : Kraftstoff, Kraftstoff Mischen, Tanken

• Der Motor ist mit Öl mit einer spez- wird. iellen Formel für luftgekühlte Zweit- akt-Benzinmotoren geschmiert. 4. Beim Umgang mit Kraftstoff nicht rauchen; heiße Wenn kein Husqvarna-Öl zur Verfü- Gegenstände fernhalten. gung steht, ist ein Qualitätsöl mit Antioxidationsmittel zu verwenden, das ausdrücklich für luftgekühlte Zweitaktmotoren vorgesehen ist.

Seite 18 : Betrieb, Motor Starten

Motors führen kann. 1. Primerkolben drücken, bis Kraftstoff in den durchsichtigen Schlauch fließt. 2. Wenn der Motor kalt ist, den Choke schließen. (1) Chokehebel (2) Primerkolben [130BT] (3) ÖFFNEN (4) SCHLIESSEN [150BT] [170BT] [180BT] 3. Stellen Sie die Position des Gashebels ein.

Seite 19 : Leerlaufdrehzahl Einstellen, Motor Abstellen

Deutsch Betrieb LEERLAUFDREHZAHL EINSTELLEN [130BT] • Werkseitig ist die Leerlaufdrehzahl auf 3000 U/min eingestellt. Soll die Leerlaufdre- hzahl justiert werden, ist die Stellschraube oben am Vergaser zu verwenden. (1) Leerlaufschraube [130BT][150BT] [150BT] [170BT] [180BT] • Werkseitig ist die Leerlaufdrehzahl auf 2200 U/min [150BT] oder 2000 U/min [170BT/180BT] eingestellt.

Seite 20 : Wartung, Luftfilter

• Den Papierfilter nicht durch Klopfen reinigen. Dadurch kann das Element beschädigt und Staub in das Gerät gesaugt werden, was zu Schäden am Motor führen kann. LUFTFILTER REINIGEN: [130BT] (F24) 1. Den Knauf lösen und die Luftfilterabdeckung entfernen. (1) Knauf...

Seite 21 : Kraftstofffilter, Zündkerze, Schalldämpfer, Funkenfänger

Gleichzeitig die Kohleablagerungen an der Ausblasöff- nung des Schalldämpfers und an der Auslassöffnung des Zylinders abwischen. 2. Alle Schrauben, Bolzen und Verbindungen anziehen. [130BT] FUNKENFÄNGER • Der Schalldämpfer ist mit einem Funkenfänger versehen, der verhindert, dass glühend rote Kohleteilchen aus der Ausblasöffnung des Schalldämpfers fliegen.

Seite 22 : Lufteinlassnetz, Kontrolle Des Luftspalts Der Zündspule, Tragegurt, Lagerung

KONTROLLE DES LUFTSPALTS DER ZÜNDSPULE • Wenn der Spalt nicht korrekt ist oder wenn Spule oder Rotor installiert werden, den Luftspalt zwischen Zündspule und Eisenkern des Rotors justieren. Luftspalt: [130BT] [150BT] [170BT] [180BT] 0,35 mm (0,30-0,40 mm) 0,40 mm (0,35-0,45 mm) (1) Rotor (2) Zündspule...
