Verwandte Anleitungen für Husqvarna 170BT
Inhaltszusammenfassung für Husqvarna 170BT

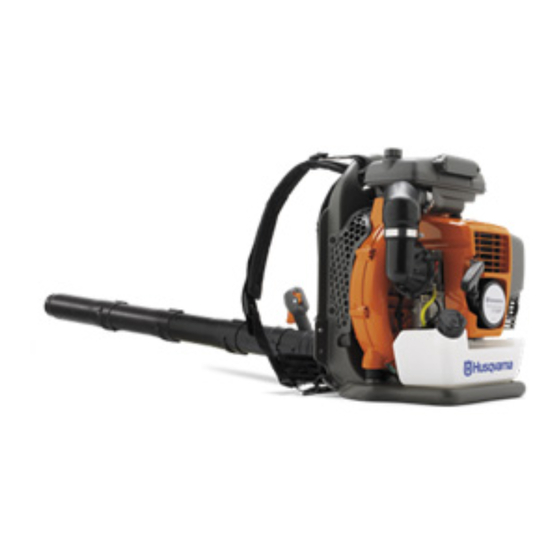

- Seite 1 Bedienungsanleitung WARNUNG 170BT Vor dem Gebrauch unserer Produkte lesen Sie die Bedienungsleitung aufmerksam durch, damit Sie mit der sicheren Verwendung Ihres Geräts vertraut sind. Deutsch BETROFFENE SERIENNUMMERN: 60200101 und aufwärts 115 01 97-51...
- Seite 2 Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel. +46-36-146500, versichert hiermit, dass die Laubblasgeräte Husqvarna 170BT von den Seriennummern des Baujahrs 2006 an (das Jahr ist deutlich auf dem Typenschild angegeben, gefolgt von der Seriennummer) den Vorschriften folgender RICHTLINIEN DES RATES entsprechen: vom 22.
- Seite 3 Deutsch Inhalt Sicherheit ..............4 SICHERHEIT ZUERST .
- Seite 4 Deutsch Sicherheit Warnhinweise SICHERHEIT ZUERST WARNUNG Warnhinweise in dieser Bedienungsanleitung und Warnschilder Das Warnfeld macht auf die Gefahr von schweren, sogar auf dem Laubblasgerät, die mit einem Symbol lebensgefährlichen Verletzungen aufmerksam, falls die gekennzeichnet sind, betreffen kritische Punkte, die unbedingt Anweisungen nicht befolgt werden.
- Seite 5 Anleitung behandelt werden, spre- Bedienungsanleitung lesen und verstehen. chen Sie bitte mit dem Händler, bei 10. Die Husqvarna AB arbeitet ständig an der dem Sie das Produkt gekauft haben. Weiterentwicklung ihrer Produkte und behält sich daher 3. Sollten Sie das Produkt verkaufen, das Recht auf Änderungen ohne vorherige...
- Seite 6 Deutsch Sicherheitsmaßnahmen ARBEITSBEDINGUNGEN LÄRMBELÄSTIGUNGEN VERMEIDEN 1. Benutzen Sie niemals die Maschine, wenn Sie müde, krank, erregt oder gefühlsmäßig abgelenkt sind oder wenn Sie Alko- hol, Drogen, Medikamente oder irgendetwas anderes einge- HINWEIS nommen haben, das Ihre Sehkraft, Ihr Beurteilungs- oder Die lokalen Bestimmungen bezüglich der Geräuschpegel Koordinationsvermögen beeinträchtigen könnte.
- Seite 7 1. Um das Gerät stets in einem guten Arbeitzustand zu halten, Geräusche oder Vibrationen auf, den Motor sofort abstellen sind die in der Bedienungsanleitung beschriebenen und einen Husqvarna-Servicefachmann um Hilfe bitten. Die Wartungs- und Kontrollmaßnahmen regelmäßig Überprüfung des Gebläses ist sehr wichtig. Schäden am auszuführen.
- Seite 8 Deutsch Was ist was? 1. Rahmen 9. Schild "VORSICHT" 2. Tragegurt 10.Kniegelenk 3. Zündkerzenschutz 11. Kraftstofftank 4. Gashebel 12.Reversierstarter 5. Netz 13. Zündschalter 6. Chokehebel 14.Motorabdeckung 7. Luftfilter 15.Lenkergriff (Zubehör) 8. Gebläsegehäuse 16.Gebläse ENTSORGUNG Beim Entsorgen der Maschine sowie von Kraftstoff oder Öl der Maschine sind die örtlichen Vorschriften einzuhalten. Rahmen: PE (Polyethylen) Tragegurt:...
- Seite 9 Deutsch Technische Daten MODELL 170BT Abmessungen (L x B x H) in mm 365 x 464 x 485 Trockengewicht in kg (mit Rohr) 12 (Gesamtgewicht) Füllmenge Kraftstofftank in l 1,75 Motortyp Luftgekühlter Zweitakt-Benzinmotor Hubraum in cm3 64,9 Luftfilter 2-stufiges Fresh-Flow-Filtersystem...
- Seite 10 Deutsch Montage DREHGELENK 1. Laubblasgerät und Drehgelenk mit dem flexiblen Schlauch verbinden. Beide Enden des Schlauchs sicher mit den beiliegenden Komponenten festklemmen. GASHEBEL 1. Gashebelhalter am Drehkopf anbringen und die Schraube am Halter anziehen. Beim Einrichten des Halters darauf achten, dass der Halter an das Konvexelement am Drehgelenk angepasst wird, siehe F2.
- Seite 11 Deutsch Montage TRAGEGURT HINWEIS Beim Arbeiten mit der Maschine ist stets der Tragegurt zu tragen. Bei Nichtbeachtung lässt sich das Gerät nicht sicher bedienen und Sie können sich selbst oder andere verletzen. Ein korrekt angepasster Tragegurt und eine richtig eingestellte Maschine erleichtern die Arbeit ganz erheblich.
- Seite 12 4. Beim Umgang mit Kraftstoff nicht rauchen; heiße speziellen Formel für luftgekühlte Gegenstände fernhalten. Zweitakt-Benzinmotoren geschmiert. Wenn kein Husqvarna Öl zur Verfügung steht, ist ein Qualitätsöl mit Antioxidationsmittel zu verwenden, das ausdrücklich für luftgekühlte Zweitaktmotoren vorgesehen ist. (JASO FC GRADE OIL oder ISO EGC GRADE) •...
- Seite 13 Deutsch Betrieb MOTOR STARTEN WICHTIG • Laubblasgerät nur mit dem Drehgelenk und dem flexiblen Schlauch benutzen. Ansonsten verringert sich die Luftkühlung, was zu Überhitzungsschäden des Motors führen kann. 1. Primerkolben drücken, bis Kraftstoff in den durchsichtigen Schlauch fließt. (F12) 2. Wenn der Motor kalt ist, den Choke schließen. (F12) (1) Chokehebel (2) Primerkolben (3) ÖFFNEN...
- Seite 14 Deutsch Wartung Wartungs-, Austausch- oder Reparaturarbeiten am Schadstoffbegrenzungssystem können von üblichen Motorreparaturwerkstätten oder -technikern ausgeführt werden. Täglich oder vor Alle 25 Alle 50 Alle 100 System/Komponente Verfahren dem Gebrauch Stunden. Stunden. Stunden. Luftfilter Vorfilter Kontrollieren/reinigen Papierfilter Kontrollieren/austauschen Kraftstofflecks Kontrollieren/austauschen Kraftstofffilter Kontrollieren/austauschen Kraftstoffleitung Kontrollieren/reinigen...
- Seite 15 Deutsch Wartung ZÜNDKERZE • An der Isolatorfußspitze der Zündkerze können sich mit der Zeit Kohleablagerungen ansammeln. Die Zündkerze alle 25 Stunden entfernen und kontrollieren, die Elektroden bei Bedarf mit einer Drahtbürste reinigen. Der Elektrodenabstand sollte auf 0,6-0,7 mm eingestellt werden. •...
- Seite 16 Deutsch Wartung KONTROLLE DES LUFTSPALTS DER ZÜNDSPULE • Wenn der Spalt nicht korrekt ist oder wenn Spule oder Rotor installiert werden, den Luftspalt zwischen Zündspule und Eisenkern des Rotors justieren. Luftspalt: 0,40 mm (0,35-0,45 mm) (1) Rotor (2) Zündspule TRAGEGURT •...
