Anschlussbeispiele
Prinzipschaltbilder
In den folgenden Anschlussbildern sehen Sie schematisch die Verdrahtung des
Technologiemoduls mit den typischen Möglichkeiten zur Nutzung des Rückmeldeeingangs.

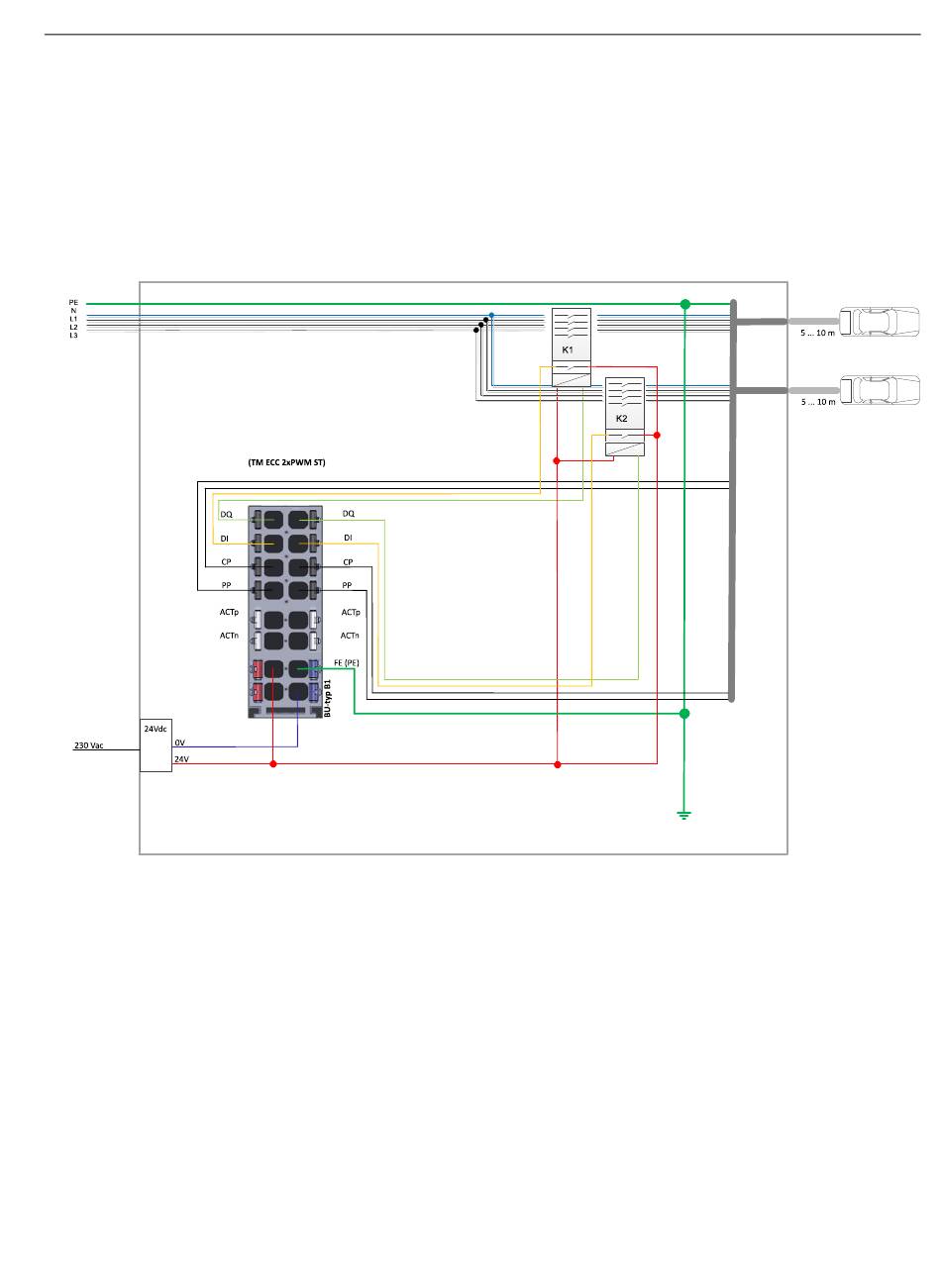

Bild 3-3
Anschließen des Technologiemoduls mit Rückmeldung vom Schützstatus (bei Verwendung einer BU-TypB1)
Technologiemodul TM ECC 2xPWM ST (6FE1242-6TM10-0BB1)
Gerätehandbuch, 04/2018, A5E42681298A-AB
Anschließen
3.2 Anschlussbeispiele
