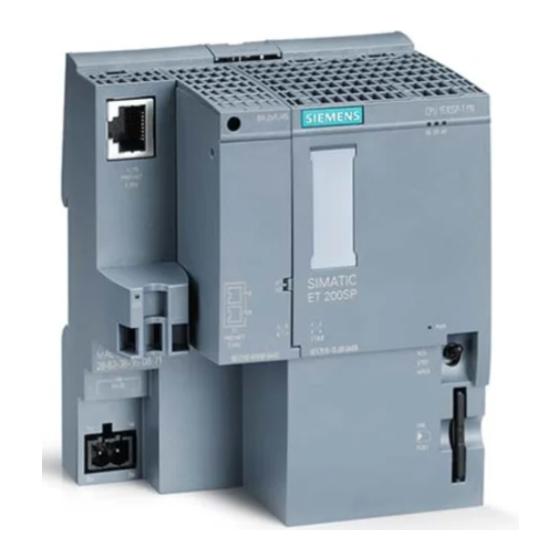

Siemens Simatic ET 200SP Gerätehandbuch
Digitalausgabemodul dq 4x24..230vac/2a st, 6es7132-6fd00-0bb1
Vorschau ausblenden
Andere Handbücher für Simatic ET 200SP:
- Systemhandbuch (297 Seiten) ,
- System administration handbuch (273 Seiten) ,
- Gerätehandbuch (271 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens Simatic ET 200SP
Inhaltszusammenfassung für Siemens Simatic ET 200SP
- Seite 2 ___________________ Vorwort ___________________ Wegweiser Dokumentation ___________________ SIMATIC Produktübersicht ___________________ Anschließen ET 200SP Digitalausgabemodul ___________________ Parametrieren/Adressieren DQ 4x24..230VAC/2A ST (6ES7132-6FD00-0BB1) ___________________ Alarme/Diagnosemeldungen Gerätehandbuch ___________________ Technische Daten ___________________ Parameterdatensatz 03/2015 A5E32043552-AB...
-
Seite 3: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 4: Vorwort
Siemens empfiehlt, sich unbedingt regelmäßig über Produkt- Updates zu informieren. Für den sicheren Betrieb von Produkten und Lösungen von Siemens ist es erforderlich, geeignete Schutzmaßnahmen (z. B. Zellenschutzkonzept) zu ergreifen und jede Komponente in ein ganzheitliches Industrial Security-Konzept zu integrieren, das dem aktuellen Stand der Technik entspricht. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ..............................4 Wegweiser Dokumentation ........................6 Produktübersicht ............................. 8 Eigenschaften ........................... 8 Anschließen ............................10 Anschluss- und Prinzipschaltbild .................... 10 Parametrieren/Adressieren ........................12 Parameter ..........................12 Erklärung der Parameter ......................13 Adressraum ..........................14 Alarme/Diagnosemeldungen ......................... 15 Status- und Fehleranzeigen ....................15 Lastspannungsstatus ...................... -
Seite 6: Wegweiser Dokumentation
Wegweiser Dokumentation Die Dokumentation für das Dezentrale Peripheriesystem SIMATIC ET 200SP gliedert sich in drei Bereiche. Die Aufteilung bietet Ihnen die Möglichkeit gezielt auf die gewünschten Inhalte zuzugreifen. Basisinformationen Das Systemhandbuch beschreibt ausführlich die Projektierung, Montage, Verdrahtung und Inbetriebnahme des Dezentralen Peripheriesystems SIMATIC ET 200SP. Die Online-Hilfe von STEP 7 unterstützt Sie bei der Projektierung und Programmierung. - Seite 7 Wegweiser Dokumentation Manual Collection ET 200SP Die Manual Collection beinhaltet die vollständige Dokumentation zum Dezentralen Peripheriesystem SIMATIC ET 200SP zusammengefasst in einer Datei. Sie finden die Manual Collection im Internet (http://support.automation.siemens.com/WW/view/de/84133942). My Documentation Manager Mit dem My Documentation Manager kombinieren Sie ganze Handbücher oder nur Teile daraus zu Ihrem eigenen Handbuch.
-
Seite 8: Produktübersicht
Produktübersicht Eigenschaften Artikelnummer 6ES7132-6FD00-0BB1 Ansicht des Moduls ① ⑦ Modultyp und -bezeichnung Funktionsklasse ② ⑧ LED für Diagnose Farbkennzeichnung Modultyp ③ ⑨ 2D-Matrix Code Funktions- und Firmwarestand ④ ⑩ Anschlussplan Farbcode zur Auswahl der Farbkennzeichnungsschilder ⑤ ⑪ LEDs für Kanalstatus Artikelnummer ⑥... - Seite 9 Das Modul können Sie mit STEP 7 (TIA Portal) und mit GSD-Datei projektieren. Zubehör Folgender Zubehör ist separat zu bestellen: ● Beschriftungsstreifen ● Farbkennzeichnungsschilder ● Referenzkennzeichnungsschild Weitere Informationen zum Zubehör finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). Digitalausgabemodul DQ 4x24..230VAC/2A ST (6ES7132-6FD00-0BB1) Gerätehandbuch, 03/2015, A5E32043552-AB...
-
Seite 10: Anschließen
Anschließen Anschluss- und Prinzipschaltbild In diesem Kapitel finden Sie das Prinzipschaltbild des Moduls DQ 4x24..230VAC/2A ST mit den Anschlussbelegungen für einen 2- und 3-Leiteranschluss dargestellt. Informationen zum Verdrahten des BaseUnit finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP. ACHTUNG Gefährliche Spannung. Lebensgefahr oder schwere Verletzungsgefahr. Vor Beginn der Arbeiten Anlage und Modul spannungsfrei schalten. -
Seite 11: Anschluss: 2- Und 3-Leiteranschluss Von Aktoren
Anschließen 3.1 Anschluss- und Prinzipschaltbild Anschluss: 2- und 3-Leiteranschluss von Aktoren Das folgende Bild zeigt das Prinzipschaltbild und beispielhaft die Anschlussbelegung des Digitaleingabemoduls DQ 4x24..230VAC/2A ST auf dem BaseUnit BU-Typ B1. ① 2-Leiteranschluss Neutralleiter ② 3-Leiteranschluss 1L, 2L Versorgungsspannung AC 120 V bis AC 230 V ③... -
Seite 12: Parametrieren/Adressieren
Parametrieren/Adressieren Parameter Parameter des DQ 4×24..230VAC/2A ST Die einstellbaren Parameter finden Sie in der nachfolgenden Tabelle. Der Wirkungsbereich der einstellbaren Parameter ist abhängig von der Art der Projektierung. Folgende Projektierungen sind möglich: ● Zentraler Betrieb mit einer CPU ET 200SP ●... -
Seite 13: Erklärung Der Parameter
Erklärung der Parameter Betriebsart Legt fest, ob ein Kanal aktiviert oder deaktiviert ist. Verhalten bei CPU-STOP Legt fest, wie das Verhalten des Moduls bei CPU-STOP ist. Siehe auch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293) Digitalausgabemodul DQ 4x24..230VAC/2A ST (6ES7132-6FD00-0BB1) Gerätehandbuch, 03/2015, A5E32043552-AB... -
Seite 14: Adressraum
Parametrieren/Adressieren 4.3 Adressraum Adressraum Konfigurationsmöglichkeiten des DQ 4×24..230VAC/2A ST Es sind folgende Konfigurationen möglich: ● Konfiguration 1: ohne Wertstatus ● Konfiguration 2: mit Wertstatus Wertstatus auswerten Wenn Sie bei dem Digitalmodul den Wertstatus freigeben, dann wird zusätzlich ein Byte im Eingangsadressraum belegt. -
Seite 15: Alarme/Diagnosemeldungen
Alarme/Diagnosemeldungen Status- und Fehleranzeigen LED-Anzeige Im folgenden Bild sehen Sie die LED-Anzeige des DQ 4×24..230VAC/2A ST. ① DIAG (grün/rot) ② Kanalstatus (grün) ③ PWR (grün) Bild 5-1 LED-Anzeigen Digitalausgabemodul DQ 4x24..230VAC/2A ST (6ES7132-6FD00-0BB1) Gerätehandbuch, 03/2015, A5E32043552-AB... -
Seite 16: Bedeutung Der Led-Anzeigen
Alarme/Diagnosemeldungen 5.1 Status- und Fehleranzeigen Bedeutung der LED-Anzeigen In den nachfolgenden Tabellen finden Sie die Bedeutung der Status- und Fehleranzeigen erläutert. LED DIAG Tabelle 5- 1 Fehleranzeige der LED DIAG LED DIAG Bedeutung Rückwandbusversorgung des ET 200SP nicht in Ordnung Modul nicht parametriert blinkt Modul parametriert und keine Moduldiagnose... -
Seite 17: Lastspannungsstatus
Alarme/Diagnosemeldungen 5.2 Lastspannungsstatus Lastspannungsstatus Status der Lastspannung Die Firmware des Moduls kann den Status der Lastspannung nicht erkennen. Wird die Funktion "Lastspannungsstatus" genutzt, die an das Servermodul gebunden ist, erscheint bei einem Steckplatz mit der DQ 4×24..230VAC/2A ST immer eine "1" im Statusbit. Auch wenn die Lastspannung nicht anliegt. -
Seite 18: Technische Daten
Technische Daten Technische Daten Technische Daten des DQ 4×24...230VAC/2A ST 6ES7132-6FD00-0BB1 Produkttyp-Bezeichnung DQ 4x24 ... 230VAC/2A Allgemeine Informationen Firmware-Version V1.0 FW-Update möglich • verwendbare BaseUnits BU-Typ B1 Farbcode für modulspezifisches Farbkennzeich- CC41 nungsschild Produktfunktion I&M-Daten Ja; I&M0 bis I&M3 Engineering mit STEP 7 TIA Portal projektierbar/integriert ab Ver- V13 / V13 sion... - Seite 19 Technische Daten 6.1 Technische Daten 6ES7132-6FD00-0BB1 Digitalausgaben Anzahl der Ausgänge M-schaltend Nein P-schaltend Kurzschlussschutz Nein; bei Verwendung der BU-Typ B1 ist eine Sicherung mit 10 A Auslösestrom vorzusehen Schaltvermögen der Ausgänge bei ohmscher Last, max. bei Lampenlast, max. 100 W Ausgangsspannung für Signal "1", min.
- Seite 20 Kanälen und der Versorgungsspan- Nein nung der Elektronik Isolation Isolation geprüft mit DC 2545 V 2 s (Routine Test) Maße Breite 20 mm Gewichte Gewicht, ca. 50 g Maßbild Siehe Gerätehandbuch ET 200SP BaseUnits (http://support.automation.siemens.com/WW/view/de/59753521) Digitalausgabemodul DQ 4x24..230VAC/2A ST (6ES7132-6FD00-0BB1) Gerätehandbuch, 03/2015, A5E32043552-AB...
-
Seite 21: Parameterdatensatz
Parameterdatensatz Parametrierung und Aufbau Parameterdatensatz Die Datensätze des Moduls haben einen identischen Aufbau - unabhängig davon, ob Sie das Modul mit PROFIBUS DP oder PROFINET IO projektieren. Parametrierung im Anwenderprogramm Sie haben die Möglichkeit das Modul im RUN umzuparametrieren. Parameter ändern im RUN Die Parameter werden mit der Anweisung "WRREC"... -
Seite 22: Aufbau Datensatz 128
Index Aufbau Datensatz 128 Bild A-1 Aufbau Datensatz 128 Kopfinformation Das folgende Bild zeigt Ihnen den Aufbau der Kopfinformation. Bild A-2 Kopfinformation Digitalausgabemodul DQ 4x24..230VAC/2A ST (6ES7132-6FD00-0BB1) Gerätehandbuch, 03/2015, A5E32043552-AB... - Seite 23 Index Parameter Das folgende Bild zeigt Ihnen den Aufbau der Parameter für Kanal 0 bis 3. Sie aktivieren einen Parameter, indem Sie das entsprechende Bit auf "1" setzen. Bild A-3 Aufbau Byte x bis x+1 für die Kanäle 0 bis 3 Digitalausgabemodul DQ 4x24..230VAC/2A ST (6ES7132-6FD00-0BB1) Gerätehandbuch, 03/2015, A5E32043552-AB...
