Siemens SIMATIC ET 200MP Gerätehandbuch

Siemens SIMATIC ET 200MP Gerätehandbuch

Digitalausgabemodul
Vorschau ausblenden Andere Handbücher für SIMATIC ET 200MP:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC ET 200MP

Inhaltszusammenfassung für Siemens SIMATIC ET 200MP

  • Seite 2 ___________________ Vorwort ___________________ Wegweiser Dokumentation ___________________ SIMATIC Produktübersicht ___________________ Anschließen S7-1500/ET 200MP Digitalausgabemodul ___________________ DQ 16x24VDC/0.5A HF Parameter/Adressraum (6ES7522-1BH01-0AB0) ___________________ Alarme/Diagnosemeldungen Gerätehandbuch ___________________ Technische Daten ___________________ Maßbild ___________________ Parameterdatensätze 06/2018 A5E35683401-AC...

  • Seite 3: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 4: Vorwort

    Vorwort Zweck der Dokumentation Das vorliegende Gerätehandbuch ergänzt das Systemhandbuch S7-1500/ET 200MP (https://support.industry.siemens.com/cs/ww/de/view/59191792). Funktionen, welche die Systeme generell betreffen, sind in diesem Systemhandbuch beschrieben. Die Informationen des vorliegenden Gerätehandbuchs und der System- /Funktionshandbücher ermöglichen es Ihnen, die Systeme in Betrieb zu nehmen.

  • Seite 5: Open Source Software

    Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen nur einen Bestandteil eines solchen Konzepts. Der Kunde ist dafür verantwortlich, unbefugten Zugriff auf seine Anlagen, Systeme, Maschinen und Netzwerke zu verhindern.

  • Seite 6: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................3 Wegweiser Dokumentation ........................6 Produktübersicht ........................... 11 Eigenschaften ......................... 11 Funktionen ..........................14 2.2.1 Schaltspielzähler ........................14 Anschließen ............................16 Parameter/Adressraum ......................... 18 Parameter ..........................18 Erklärung der Parameter ......................20 Adressraum ..........................21 Alarme/Diagnosemeldungen ......................... 26 Status- und Fehleranzeigen ....................

  • Seite 7: Wegweiser Dokumentation

    Wegweiser Dokumentation Die Dokumentation für das Automatisierungssystem SIMATIC S7-1500 und das Dezentrale Peripheriesystem SIMATIC ET 200MP gliedert sich in drei Bereiche. Die Aufteilung bietet Ihnen die Möglichkeit, gezielt auf die gewünschten Inhalte zuzugreifen. Basisinformationen Systemhandbuch und Getting Started beschreiben ausführlich die Projektierung, Montage, Verdrahtung und Inbetriebnahme der Systeme SIMATIC S7-1500 und ET 200MP.

  • Seite 8: Simatic S7-1500 Vergleichsliste Für Programmiersprachen

    Support-Anfragen Ihre Daten bereits vorausgefüllt und Sie können sich jederzeit einen Überblick über Ihre laufenden Anfragen verschaffen. Um die volle Funktionalität von "mySupport" zu nutzen, müssen Sie sich einmalig registrieren. Sie finden "mySupport" im Internet (https://support.industry.siemens.com/My/ww/de/). Digitalausgabemodul DQ 16x24VDC/0.5A HF (6ES7522-1BH01-0AB0) Gerätehandbuch, 06/2018, A5E35683401-AC...

  • Seite 9: Anwendungsbeispiele

    Sie können das Handbuch als PDF-Datei oder in einem nachbearbeitbaren Format exportieren. Sie finden "mySupport" - Dokumentation im Internet (http://support.industry.siemens.com/My/ww/de/documentation). "mySupport" - CAx-Daten In "mySupport" haben Sie im Bereich CAx-Daten die Möglichkeit auf aktuelle Produktdaten für Ihr CAx- oder CAe-System zuzugreifen.
  • Seite 10 ● Laden einer Firmware-Aktualisierung in ein Gerät Sie finden das SIMATIC Automation Tool im Internet (https://support.industry.siemens.com/cs/ww/de/view/98161300). PRONETA Mit SIEMENS PRONETA (PROFINET Netzwerk-Analyse) analysieren Sie im Rahmen der Inbetriebnahme das Anlagennetz. PRONETA verfügt über zwei Kernfunktionen: ● Die Topologie-Übersicht scannt selbsttätig das PROFINET-Netz und alle angeschlossenen Komponenten.
  • Seite 11 Wegweiser Dokumentation SINETPLAN SINETPLAN, der Siemens Network Planner, unterstützt Sie als Planer von Automatisierungsanlagen und -netzwerken auf Basis von PROFINET. Das Tool erleichtert Ihnen bereits in der Planungsphase die professionelle und vorausschauende Dimensionierung Ihrer PROFINET-Installation. Weiterhin unterstützt Sie SINETPLAN bei der Netzwerkoptimierung und hilft Ihnen, Netzwerkressourcen bestmöglich auszuschöpfen und...

  • Seite 12: Produktübersicht

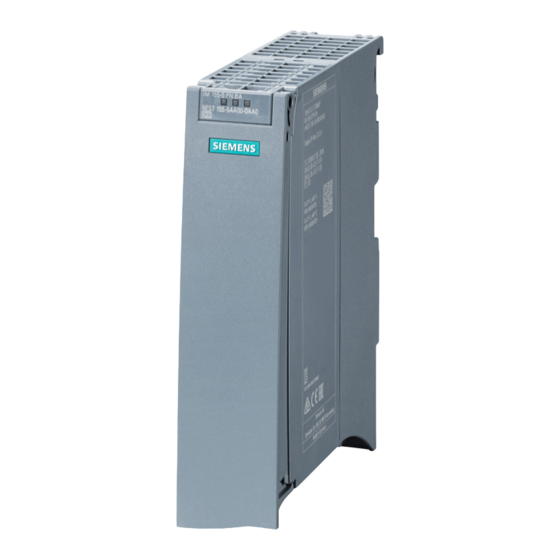

    Produktübersicht Eigenschaften Artikelnummer 6ES7522-1BH01-0AB0 Ansicht des Moduls Bild 2-1 Ansicht des Moduls DQ 16x24VDC/0.5A HF Digitalausgabemodul DQ 16x24VDC/0.5A HF (6ES7522-1BH01-0AB0) Gerätehandbuch, 06/2018, A5E35683401-AC...
  • Seite 13 Produktübersicht 2.1 Eigenschaften Eigenschaften Das Modul hat folgende technische Eigenschaften: ● 16 Digitalausgänge, potenzialgetrennt in Gruppen zu 8 ● Ausgangsnennspannung DC 24 V ● Ausgangsnennstrom 0,5 A je Kanal ● Parametrierbare Ersatzwerte (je Kanal) ● Parametrierbare Diagnose (je Kanal) ● Geeignet für Magnetventile, Gleichstromschütze und Meldeleuchten ●...

  • Seite 14: Kompatibilität

    Folgendes Zubehör wird mit dem Modul geliefert und ist auch als Ersatzteil bestellbar: ● Beschriftungsstreifen ● U-Verbinder ● Universelle Frontklappe Weitere Komponenten Folgende Komponente ist separat bestellbar: Frontstecker inkl. Potenzialbrücken und Kabelbinder Weitere Informationen zum Zubehör finden Sie im Systemhandbuch S7-1500/ET 200MP (https://support.industry.siemens.com/cs/ww/de/view/59191792). Digitalausgabemodul DQ 16x24VDC/0.5A HF (6ES7522-1BH01-0AB0) Gerätehandbuch, 06/2018, A5E35683401-AC...

  • Seite 15: Funktionen

    Produktübersicht 2.2 Funktionen Funktionen 2.2.1 Schaltspielzähler Die Funktion erfasst die Anzahl der Schaltspiele des Ausgangs und damit die Schaltspiele eines angeschlossenen Aktors z. B. von Magnetventilen. Beim Erreichen der vorgegebenen Anzahl an Schaltspielen wird, sofern projektiert und freigegeben, der Maintenancealarm "Grenzwertwarnung"...

  • Seite 16: Funktionsweise

    Produktübersicht 2.2 Funktionen Funktionsweise Das Modul zählt die Schaltspiele durch Auswertung der steigenden Flanken eines Ausgangssignals. Wenn das Modul eine steigende Flanke erkennt, wird der Schaltspielzähler (24-Bit) für den jeweiligen Kanal inkrementiert. Nach einem Überlauf des Schaltspielzählers beginnt er wieder mit 0. Wenn Sie den Parameter "Maintenance Schaltspiele"...

  • Seite 17: Anschließen

    In diesem Kapitel finden Sie das Prinzipschaltbild des Moduls und verschiedene Anschlussmöglichkeiten. Informationen zum Frontstecker verdrahten, Leitungsschirm herstellen, etc., finden Sie im Systemhandbuch S7-1500/ET 200MP (https://support.industry.siemens.com/cs/ww/de/view/59191792). Anschluss- und Prinzipschaltbild Das folgende Bild zeigt beispielhaft die Anschlussbelegung und die Zuordnung der Kanäle zu den Adressen (Ausgangsbyte a und Ausgangsbyte b).

  • Seite 18: Tipp: Verwendung Der Potenzialbrücken

    Anschließen Hinweis Beim Zuschalten der 24V-Versorgungsspannung am jeweiligen Kanal führen die Ausgänge des Moduls schaltungsbedingt für ca. 50μs "1"-Signal. Tipp: Verwendung der Potenzialbrücken Wenn Sie die beiden Lastgruppen mit gleichem Potenzial (potenzialgebunden) versorgen wollen, dann verwenden Sie die zum Frontstecker mitgelieferten Potenzialbrücken. Sie vermeiden so, dass Sie eine Klemmstelle mit zwei Adern verdrahten müssen.

  • Seite 19: Parameter/Adressraum

    Parameter/Adressraum Parameter Parameter des DQ 16x24VDC/0.5 HF Bei der Parametrierung des Moduls mit STEP 7 legen Sie die Eigenschaften des Moduls über verschiedene Parameter fest. Die einstellbaren Parameter finden Sie in der nachfolgenden Tabelle. Der Wirkungsbereich der einstellbaren Parameter ist abhängig von der Art der Projektierung.
  • Seite 20 Parameter/Adressraum 4.1 Parameter Parameter Wertebereich Voreinstel- Umparamet- Wirkungsbereich mit Projektierungs- lung rieren Software z. B. STEP 7 (TIA Portal) im RUN Integriert im GSD-Datei Hardware- PROFIBUS DP Katalog ab STEP 7, V13 SP1 oder GSD-Datei PROFINET IO Verhalten bei CPU- Abschalten Kanal Kanal...

  • Seite 21: Erklärung Der Parameter

    Parameter/Adressraum 4.2 Erklärung der Parameter Erklärung der Parameter Fehlende Versorgungsspannung Freigabe der Diagnose, bei fehlender oder zu geringer Versorgungsspannung L+. Kurzschluss nach M Freigabe der Diagnose, wenn ein Kurzschluss der Aktorversorgung (CHx) nach M auftritt. Maintenance Schaltspiele Mit diesem Parameter geben Sie den Maintenancealarm "Grenzwertwarnung" beim Überschreiten des Grenzwerts Schaltspielzähler frei.

  • Seite 22: Adressraum

    Parameter/Adressraum 4.3 Adressraum Adressraum Das Modul kann in STEP 7 unterschiedlich konfiguriert werden, siehe nachfolgende Tabelle. Je nach Konfiguration werden zusätzliche/unterschiedliche Adressen im Prozessabbild der Ausgänge/Eingänge belegt. Konfigurationsmöglichkeiten des DQ 16x24VDC/0.5A HF Das Modul können Sie mit STEP 7 (TIA Portal) oder mit GSD-Datei projektieren. Wenn Sie das Modul über GSD-Datei projektieren, dann finden Sie die Konfigurationen unter verschiedenen Kurzbezeichnungen/Modulnamen.
  • Seite 23 Parameter/Adressraum 4.3 Adressraum Wertstatus (Quality Information, QI) Bei folgenden Modulnamen ist der Wertstatus immer aktiviert: ● DQ 16x24VDC/0.5A HF QI ● DQ 16x24VDC/0.5A HF S QI ● DQ 16x24VDC/0.5A HF MSO Jedem Kanal ist ein zusätzliches Bit für den Wertstatus zugeordnet. Das Bit für den Wertstatus gibt an, ob der vom Anwenderprogramm vorgegebene Ausgangswert auch tatsächlich an der Klemme des Moduls ansteht (0 = Wert ist fehlerhaft).
  • Seite 24 Parameter/Adressraum 4.3 Adressraum Adressraum bei Konfiguration als 2 x 8-kanaliges DQ 16x24VDC/0.5A HF S QI Bei der Konfiguration als 2 x 8-kanaliges Modul werden die Kanäle des Moduls in mehrere Submodule aufgeteilt. Diese Submodule können beim Einsatz des Moduls in einem Shared Device unterschiedlichen IO-Controllern zugewiesen werden.
  • Seite 25 Parameter/Adressraum 4.3 Adressraum Wertstatus (Quality Information, QI) Die Bedeutung des Wertstatus hängt davon ab, um welches Submodul es sich handelt. Beim 1. Submodul (=Basis-Submodul) zeigt der Wertstatus 0 an, dass der Wert fehlerhaft ist oder der IO-Controller vom Basis-Submodul im STOP-Zustand ist. Beim 2.
  • Seite 26 Adressraum bei Konfiguration als 1 x 16-kanaliges DQ 16x24VDC/0.5A HF S MSO mit Wertstatus Verweis Informationen zur Funktionalität Shared Input/Output (MSI/MSO) finden Sie im Funktionshandbuch PROFINET mit STEP 7 V13 (https://support.industry.siemens.com/cs/ww/de/view/49948856) im Kapitel Modulinternes Shared Input/Output (MSI/MSO). Digitalausgabemodul DQ 16x24VDC/0.5A HF (6ES7522-1BH01-0AB0) Gerätehandbuch, 06/2018, A5E35683401-AC...

  • Seite 27: Alarme/Diagnosemeldungen

    Alarme/Diagnosemeldungen Status- und Fehleranzeigen LED-Anzeigen Im folgenden Bild sehen Sie die LED-Anzeigen (Status- und Fehleranzeigen) des Moduls. Bild 5-1 LED-Anzeigen des Moduls DQ 16x24VDC/0.5A HF Digitalausgabemodul DQ 16x24VDC/0.5A HF (6ES7522-1BH01-0AB0) Gerätehandbuch, 06/2018, A5E35683401-AC...

  • Seite 28: Bedeutung Der Led-Anzeigen

    Alarme/Diagnosemeldungen 5.1 Status- und Fehleranzeigen Bedeutung der LED-Anzeigen In den nachfolgenden Tabellen finden Sie die Bedeutung der Status- und Fehleranzeigen erläutert. Abhilfemaßnahmen für Diagnosemeldungen finden Sie im Kapitel Diagnosemeldungen (Seite 29). LED RUN und ERROR Tabelle 5- 1 Status- und Fehleranzeigen RUN und ERROR Bedeutung Abhilfe ERROR...

  • Seite 29: Alarme

    Alarme/Diagnosemeldungen 5.2 Alarme LED PWR1 und PWR2 Tabelle 5- 3 Statusanzeige PWR1 und PWR2 LED PWRx Bedeutung Abhilfe Versorgungsspannung L+ zu niedrig oder fehlt Versorgungsspannung L+ prüfen. Versorgungsspannung L+ liegt an und ist OK LED CHx Tabelle 5- 4 Statusanzeige CHx LED CHx Bedeutung Abhilfe...

  • Seite 30: Diagnosemeldungen

    Alarme/Diagnosemeldungen 5.3 Diagnosemeldungen Diagnosemeldungen Diagnosemeldungen Zu jedem Diagnoseereignis wird eine Diagnosemeldung ausgegeben und am Modul blinkt die ERROR-LED. Die Diagnosemeldungen können z. B. im Diagnosepuffer der CPU ausgelesen werden. Die Fehlercodes können Sie über das Anwenderprogramm auswerten. Wenn das Modul dezentral mit PROFIBUS DP in einem ET 200MP System betrieben wird, dann haben Sie die Möglichkeit, Diagnosedaten mit der Anweisung RDREC bzw.

  • Seite 31: Technische Daten

    Technische Daten Technische Daten des DQ 16x24VDC/0.5A HF Die folgende Tabelle zeigt die Technischen Daten mit Stand 06/2018. Ein Datenblatt mit tagesaktuellen Technischen Daten finden Sie im Internet (https://support.industry.siemens.com/cs/ww/de/pv/6ES7522-1BH01-0AB0/td?dl=de). Artikelnummer 6ES7522-1BH01-0AB0 Allgemeine Informationen Produkttyp-Bezeichnung DQ 16x24VDC/0,5A HF HW-Funktionsstand FS02 Firmware-Version V1.1.0...
  • Seite 32 Technische Daten Artikelnummer 6ES7522-1BH01-0AB0 Ausgangsspannung Nennwert (DC) 24 V Leistung Leistungsentnahme aus dem Rückwandbus 1,1 W Verlustleistung Verlustleistung, typ. Digitalausgaben Art des Digitalausgangs Transistor Anzahl der Ausgänge P-schaltend Kurzschluss-Schutz Ja; elektronisch taktend Ansprechschwelle, typ. • Begrenzung der induktiven Abschaltspannung L+ (-53 V) Ansteuern eines Digitaleingangs Schaltvermögen der Ausgänge 0,5 A...
  • Seite 33 Technische Daten Artikelnummer 6ES7522-1BH01-0AB0 Summenstrom der Ausgänge 0,5 A; siehe zusätzliche Beschreibung im Hand- Strom je Kanal, max. • buch 4 A; siehe zusätzliche Beschreibung im Hand- Strom je Gruppe, max. • buch 8 A; siehe zusätzliche Beschreibung im Hand- Strom je Modul, max.
  • Seite 34 Technische Daten Artikelnummer 6ES7522-1BH01-0AB0 Isolation Isolation geprüft mit DC 707 V (Type Test) Normen, Zulassungen, Zertifikate geeignet für sicherheitsgerichtete Abschaltung Ja; Ab FS02 von Standard-Baugruppen Maximal erreichbare Sicherheitsklasse bei sicher- heitsgerichteter Abschaltung von Standard- Baugruppen PL d Performance Level nach ISO 13849-1 •...

  • Seite 35: Leistungsreduzierung (Derating) Zum Summenstrom Der Ausgänge (Je Gruppe)

    Technische Daten Leistungsreduzierung (Derating) zum Summenstrom der Ausgänge (je Gruppe) Die folgenden Kurven zeigen die Belastbarkeit der Ausgänge in Abhängigkeit von der Einbaulage des Automatisierungssystem S71500/Dezentrales Peripheriesystem ET 200MP und der Umgebungstemperatur. ① Waagerechter Einbau des Systems ② Senkrechter Einbau des Systems Bild 6-1 Angaben zum Summenstrom der Ausgänge (je Gruppe) Digitalausgabemodul DQ 16x24VDC/0.5A HF (6ES7522-1BH01-0AB0)

  • Seite 36: Maßbild

    Maßbild Maßbild In diesem Anhang finden Sie das Maßbild des Moduls montiert auf einer Profilschiene, sowie ein Maßbild mit geöffneter Frontklappe. Die Maße müssen Sie bei der Montage in Schränken, Schalträumen usw., berücksichtigen. Bild A-1 Maßbild des Moduls DQ 16x24VDC/0.5A HF Digitalausgabemodul DQ 16x24VDC/0.5A HF (6ES7522-1BH01-0AB0) Gerätehandbuch, 06/2018, A5E35683401-AC...
  • Seite 37 Maßbild A.1 Maßbild Bild A-2 Maßbild des Moduls DQ 16x24VDC/0.5A HF in Seitenansicht mit geöffneter Frontklappe Digitalausgabemodul DQ 16x24VDC/0.5A HF (6ES7522-1BH01-0AB0) Gerätehandbuch, 06/2018, A5E35683401-AC...

  • Seite 38: Parameterdatensätze

    Parameterdatensätze Parametrierung Die Datensätze des Moduls haben einen identischen Aufbau - unabhängig davon, ob Sie das Modul mit PROFIBUS DP oder PROFINET IO projektieren. Abhängigkeiten bei der Projektierung mit GSD-Datei Bei der Projektierung des Moduls mit GSD-Datei können Abhängigkeiten beim "Einstellen der Parameter"...

  • Seite 39: Zuordnung Datensatz Und Kanal

    Parameterdatensätze B.1 Parametrierung Zuordnung Datensatz und Kanal Bei der Konfiguration 1 x 16-kanalig stehen die Parameter in den Datensätzen 64 bis 79 und sind wie folgt zugeordnet: ● Datensatz 64 für Kanal 0 ● Datensatz 65 für Kanal 1 ● … ●...

  • Seite 40: Aufbau Der Parameterdatensätze Ds 64 - 79

    Parameterdatensätze B.2 Aufbau der Parameterdatensätze DS 64 - 79 Aufbau der Parameterdatensätze DS 64 - 79 Aufbau der Datensätze 64 bis 79 Das folgende Bild zeigt Ihnen exemplarisch den Aufbau von Datensatz 64 für Kanal 0. Für die Kanäle 1 bis 15 ist der Aufbau identisch. Die Werte in Byte 0 und Byte 1 sind fest und dürfen nicht verändert werden.

  • Seite 41: Aufbau Des Datensatzes Ds 129

    Parameterdatensätze B.3 Aufbau des Datensatzes DS 129 Aufbau des Datensatzes DS 129 Aufbau des Datensatzes 129 Die aktuellen Stände der Schaltspielzähler lesen Sie mit dem Datensatz 129 aus. Für jeden Kanal wird der Zählerstand im Format UDINT geliefert. Die Länge des Datensatzes ergibt sich aus der Anzahl der Kanäle im gewählten Submodul.
  • Seite 42 Parameterdatensätze B.3 Aufbau des Datensatzes DS 129 Das folgende Bild zeigt Ihnen den Aufbau von Datensatz 129 für 2 Submodule mit je 8 Kanälen. Bild B-3 Aufbau von Datensatz 129: Byte 0 bis 31 Digitalausgabemodul DQ 16x24VDC/0.5A HF (6ES7522-1BH01-0AB0) Gerätehandbuch, 06/2018, A5E35683401-AC...

  • Seite 43: Aufbau Des Datensatzes Ds 130

    Parameterdatensätze B.4 Aufbau des Datensatzes DS 130 Aufbau des Datensatzes DS 130 Aufbau des Datensatzes 130 Die Grenzwerte der Schaltspielzähler lesen Sie mit dem Datensatz 130 aus. Für jeden Kanal wird der Setzwert im Format UDINT geliefert. Die Länge des Datensatzes ergibt sich aus der Anzahl der Kanäle im gewählten Submodul.
  • Seite 44 Parameterdatensätze B.4 Aufbau des Datensatzes DS 130 Das folgende Bild zeigt Ihnen den Aufbau von Datensatz 130 für 2 Submodule mit je 8 Kanälen. Bild B-5 Aufbau von Datensatz 130: Byte 0 bis 31 Digitalausgabemodul DQ 16x24VDC/0.5A HF (6ES7522-1BH01-0AB0) Gerätehandbuch, 06/2018, A5E35683401-AC...

  • Seite 45: Aufbau Des Datensatzes Ds 131

    Parameterdatensätze B.5 Aufbau des Datensatzes DS 131 Aufbau des Datensatzes DS 131 Aufbau des Datensatzes 131 Das folgende Bild zeigt Ihnen den Aufbau von Datensatz 131. Sie aktivieren einen Parameter, indem Sie das entsprechende Bit auf "1" setzen. Bild B-6 Aufbau von Datensatz 131: Byte 0 bis 7 Digitalausgabemodul DQ 16x24VDC/0.5A HF (6ES7522-1BH01-0AB0) Gerätehandbuch, 06/2018, A5E35683401-AC...
