Anschlussbelegung der BaseUnit BU-Typ B0

Für das Verbinden bzw. Nutzen mit einer bestehenden Potentialgruppe müssen Sie die
folgende BaseUnit verwenden.
Mit der BaseUnit BU-Typ B0 (BU20-P12+A4+0B / 6ES7193-6BP20-0BB0) wird keine neue
Potentialgruppe eröffnet. Sie führt die Potentialgruppe weiter. Die selbst aufbauenden
Potentialschienen P1, P2 und die AUX-Schiene sind zum linken Nachbarmodul (BaseUnit)
durchverbunden.
Sämtliche 24-V-Nennspannungsversorgungen der E/A-Stromkreise dürfen nur aus
zugelassenen Quellen gespeist werden, die die Anforderungen nach EN61010-2-201 für
SELV, PELV, Klasse 2, spannungsbegrenzte und/oder leistungsbegrenzte Quellen erfüllen.
Benennung
Schaltkontakt Schütz
Rücklesekontakt Schütz/ Ste-
ckerverriegelung
Control Pilot
Plug Present Signal
Aktuator Verriegelung Ansteue-
rung, p-Anschluss
Aktuator Verriegelung Ansteue-
rung, n-Anschluss
Technologiemodul TM ECC 2xPWM ST (6FE1242-6TM10-0BB1)
Gerätehandbuch, 04/2018, A5E42681298A-AB

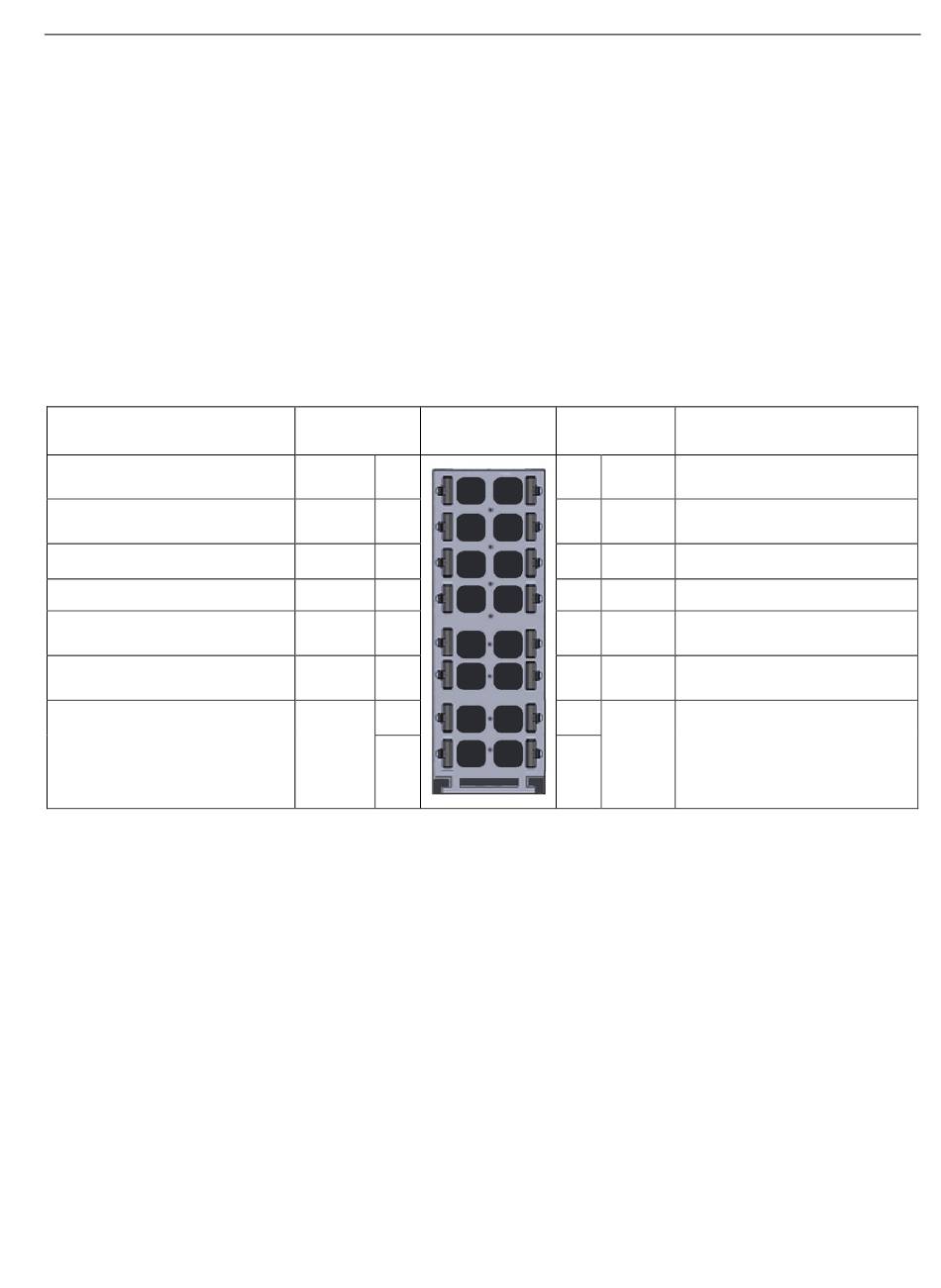

Anschlussname Ansicht
DQ0
1
DI0
3
CP0
5
PP0
7
ACT1p
9
ACT0n
11
AUX
13
15
3.1 Anschlussbelegung und Spannungsversorgung
Anschlussna-
Benennung
me
2
DQ1
Schaltkontakt Schütz
4
DI1
Rücklesekontakt Schütz/ Ste-
ckerverriegelung
6
CP1
Control Pilot
8
PP1
Plug Present Signal
10
ACT1p
Aktuator Verriegelung Ansteue-
rung, p-Anschluss
12
ACT1n
Aktuator Verriegelung Ansteue-
rung, n-Anschluss
14
AUX
16
Anschließen
