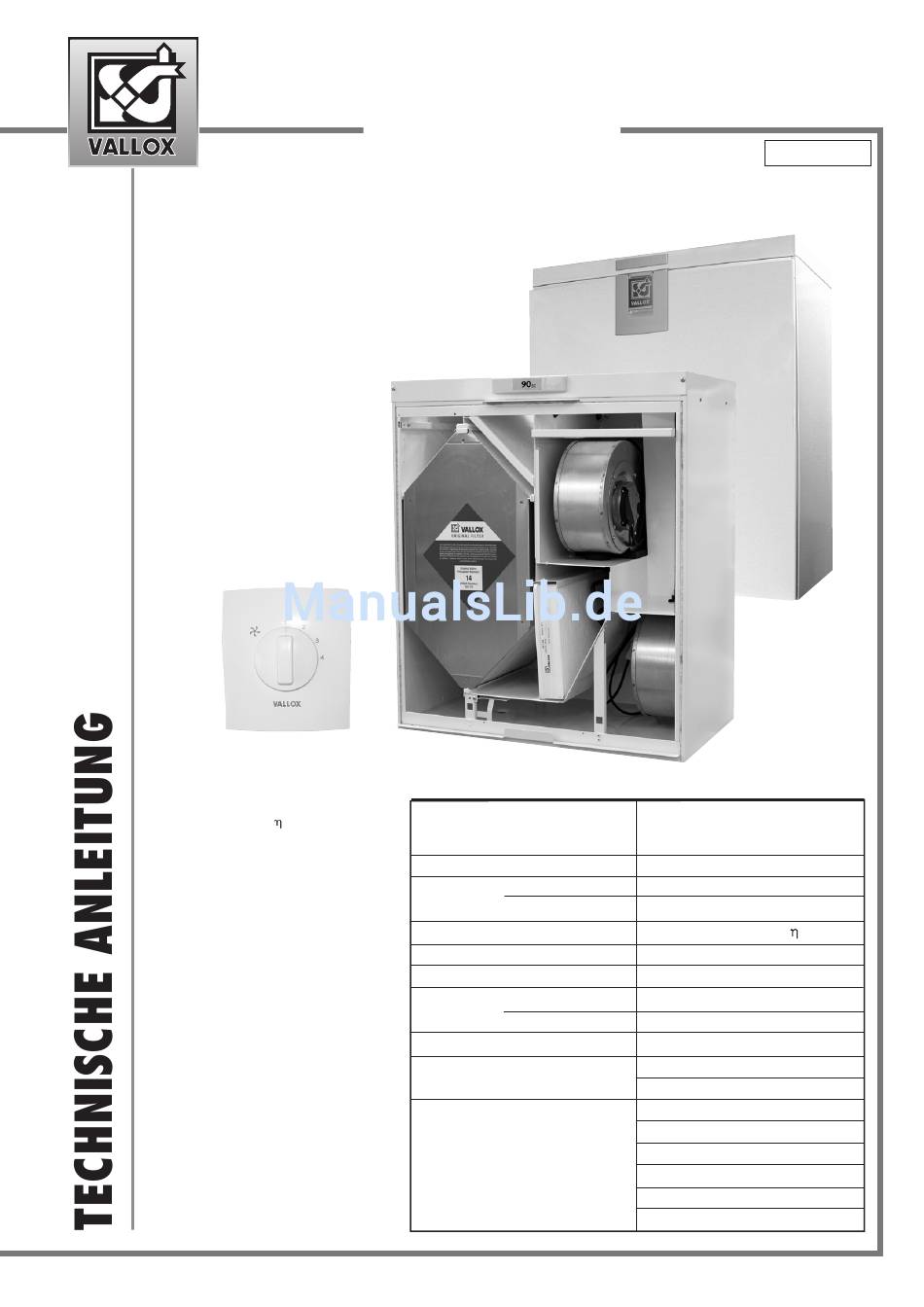

• Wärmerückgewinnung mit hohem
Wirkungsgrad ( > 80 %)
• Energieeffiziente integrierte
Gleichstromventilatoren
• 4-stufige Simple Control Regelung
• Elektrische Vorheizung
(Zusatzausstattung)
Modelle:
Mit Gleichstromventilatoren

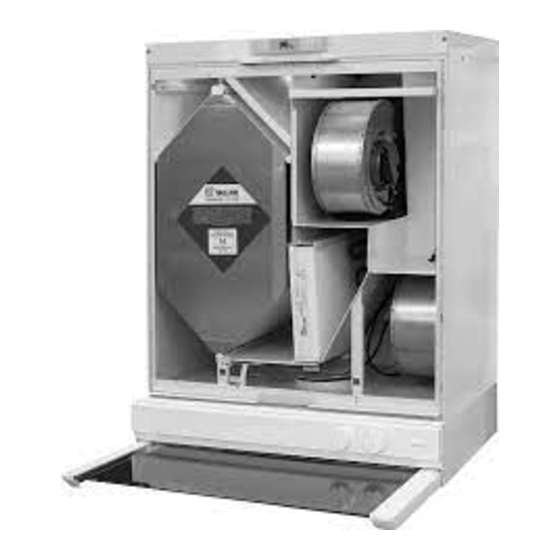

VALLOX 90 SC R
VALLOX 90 SC L
© VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten
Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
Vallox
90
SC
Exportmodell
Elektroanschluss
Kapselungsklasse
Ventilatoren
Abluft
0,119 kW 0,9 A
Gleichstrom (DC) Zuluft
0,119 kW 0,9 A
Wärmerückgewinnung
Umgehung des Wärmetauschers
Elektrisches Vorheizelement (Zusatzausstattung)
Filter
Zuluft
Abluft
Gewicht
Regelung der Luftmengen
Zusatzausstattung
• 1.09.346D
• 22.11.2012
• Typ A3521-1/2
© VALLOX
Typ A3521-1/2
230 V, 50 Hz, ≈ 1,8 A
(+ Vorheizelement 4,3 A,
+ Nachheizwiderstand 3,9 A)
IP 34
3
331 m
/h 50 Pa
270 m
3
/h 50 Pa
Kreuzgegenstrom-Wärmetauscher, > 80 %
manuelle Bypassklappe
max. 1000 W 4,3 A
G4 und F7 (F7 Zusatzausstattung)
G4
52 kg
– Simple Control, 0-10 VDC
– Dunstabzugshaube PTXPA Slim-Line SC
– Simple Control, 0-10 VDC
– Dunstabzugshaube PTXPA Slim-Line SC
– Isolierte Durchführungsplatte für Zwischendecke
– Vorheizelement, max. 900 W 3,9 A
– Deckenmontageplatte VALLOX 90
– Zuluft Filter F7
Werbung
Verwandte Anleitungen für Vallox 90 SC R
Inhaltszusammenfassung für Vallox 90 SC R
- Seite 1 VALLOX 90 SC L – Isolierte Durchführungsplatte für Zwischendecke – Vorheizelement, max. 900 W 3,9 A – Deckenmontageplatte VALLOX 90 – Zuluft Filter F7 © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
- Seite 2 Vorheizregister (Zusatzausstattung) Außenluft zum Gerät für Sommer-/Winter-Klappe Messstutzen Fortluft nach draußen Sicherheitsschalter Wärmetauscher Nockenschalter Außenluftfilter F7 (Zusatzausstattung) (Zusatzausstattung) Außenluftfilter G4 Klemmenkasten © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
- Seite 3 3,6 V 5,4 V 7,3 V 10 V VALLOX 90 SC 61/86 104/140 158/202 248/292 , dB(A) 23,9 30,6 38,0 45,3 © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
-
Seite 4: Betrieb
Umgehung der Wärmerückgewinnung aktiviert. Luftfilterung Im VALLOX 90 SC werden sowohl Abluft wie Zuluft vor den Ventilatoren grob gefiltert; auf der Zuluftseite ist ein Grobfilter der Klasse G4 (C) eingebaut, auf der Abluftseite ein Grobfilter der Klasse G4 (D). Das Gerät kann auch mit einem Feinfilter der Klasse F7 (E) ausgerüstet werden, der feinkörnigen Staub, feinen Blütenstaub und unsichtbaren Staub herausfiltert. - Seite 5 Kabelfarben = blau 1000W = schwarz = braun = weiß Vallox 90SC = grün = rot = grau YE/GN = gelbgrün © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
- Seite 6 VALLOX 90 SC REGELSCHEMA © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
-
Seite 7: Funktionsbeschreibung
1000 W mit 90°C und 130° C Zusatzausstattung der Ventilator automatisch wieder ein. Der Betriebspunkt des sicherheitsthermostat Gefrierschutzthermostats kann geändert werden, die Werkseinstel- lung beträgt +5 °C. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren. - Seite 8 Knopf des Thermostats (SC-Maschine) wieder anbringen. Abbildung 2 Vallox Oy • Myllykyläntie 9-11• FIN-32200 Loimaa • Tel. +358 10 7732 200 • www.vallox.com © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
