5.11.

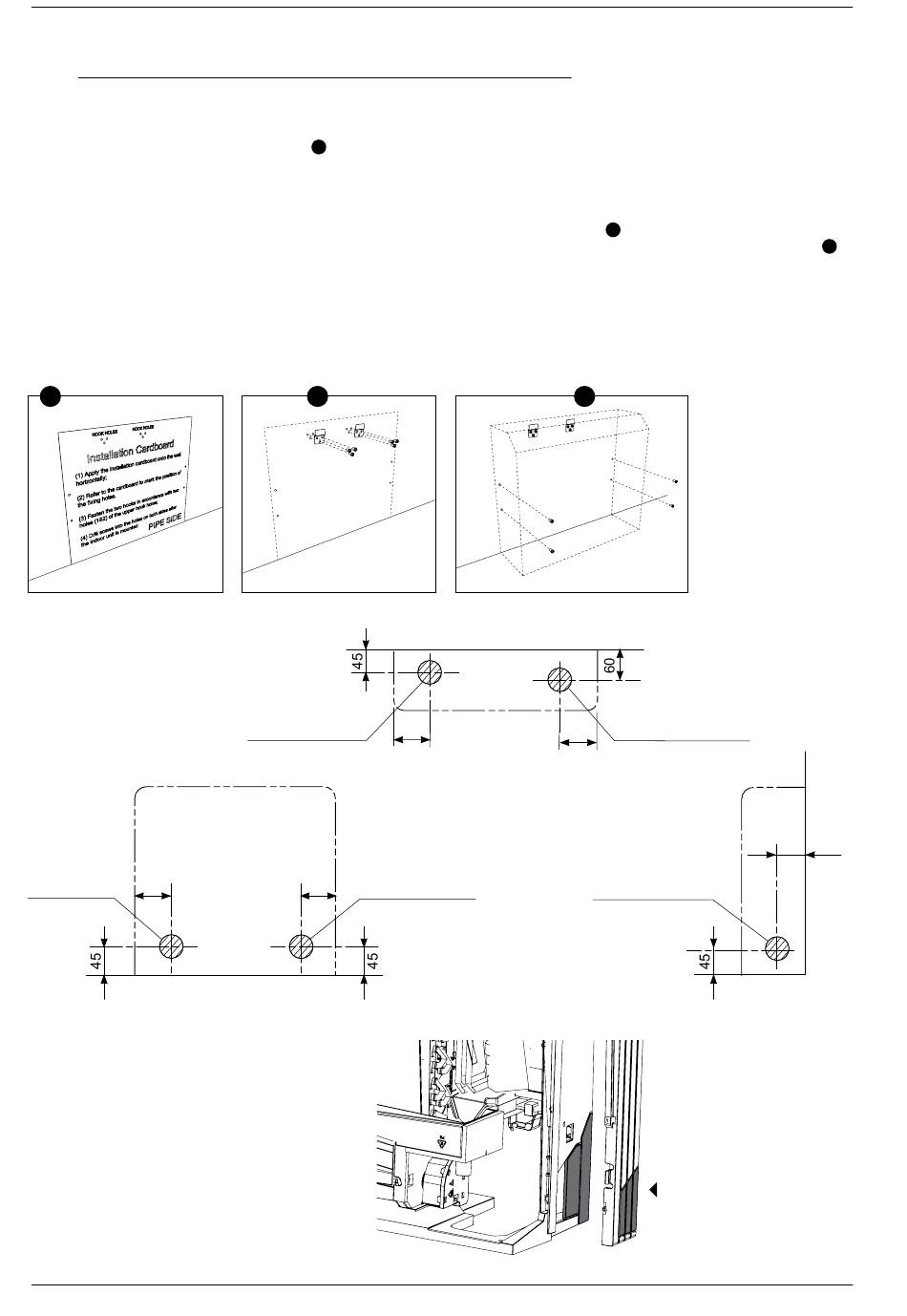

DIE MONTAGE DER INNEREN
1.
Choisissez la position de montage sur le mur.
2.
Trouver les points où Percer le mur en utilisant comme référence le modèle en
carton fourni. Marquez le mur et enlevez le gabarit (
3.
Choisissez les chevilles en fonction du type de mur et de la charge qui devra
supporter.
4.
Exécuter sur les trous dans le mur à chevilles appropriées de diamètre à utiliser.
5.
L'unité fournit des connexions d'entrée dans 4 directions:
•
Arrière gauche, les connexions doivent passer à travers la paroi, il nécessite un
trou de service sur le mur.
•
Gauche (retirer le poussoir sur le côté gauche de l'appareil et le bord de
côté), les connexions doivent être protégés par un chemin de câbles dans
les vues.
•
Arrière droit, les connexions doivent traverser le mur et nécessite un trou de
service sur le mur.
•
Droite (retirer le poussoir sur le côté droit de l'appareil et le bord de côté), les
connexions doivent être protégés par un chemin de câbles dans les vues.
A
Position Dienst Bohrungen:
75
SX Verbindungen
12
).
A
B
SX Verbindungen
75
DX Verbindungen
Fußboden
6.
Trou de service (si l'installation exige), diamètre 55-65mm (pour la ligne d'ali-
mentation électrique et de communication avec les tubes unitaires, de con-
densat et externes en cuivre), fabriqué selon le type d'installation requis et
basée sur les distances indiquées dans les schémas à la bas.
7.
Le trou devrait avoir une légère pente vers l'extérieur.
8.
Placez un manchon de tuyau dans le trou pour protéger les lignes de service
que vous avez pour faire défiler.
9.
Fixer les supports muraux (
10.
Accrochez l'unité intérieure sur les supports et le fixer avec 4 vis et chevilles (
11.
Faire toutes les connexions, à l'endroit où ils doivent être connectés à l'unité
intérieure à l'unité extérieure à travers le trou de service.
12.
Sceller le trou de service avec un matériau approprié au type de mur.
13.
Faire toutes les connexions comme indiqué dans les chapitres (sur le manuel
de l'unité extérieure).
14.
Assurez-vous que les filtres à air sont en position.
Wand
75
75
).
B
C
DX Verbindungen
DX/ SX
Verbindungen
Fußboden
vorgeschnittene Seiten
(rechts und links)
)
C
Wand
45
