3.4 Antennenstrahl, Abstrahlwinkel und Detektionswinkel
Bei der 11° x 18° Patch-Antenne wird der Mikrowellenstrahl senkrecht durch den Polyamid
Gehäusedeckel abgestrahlt.

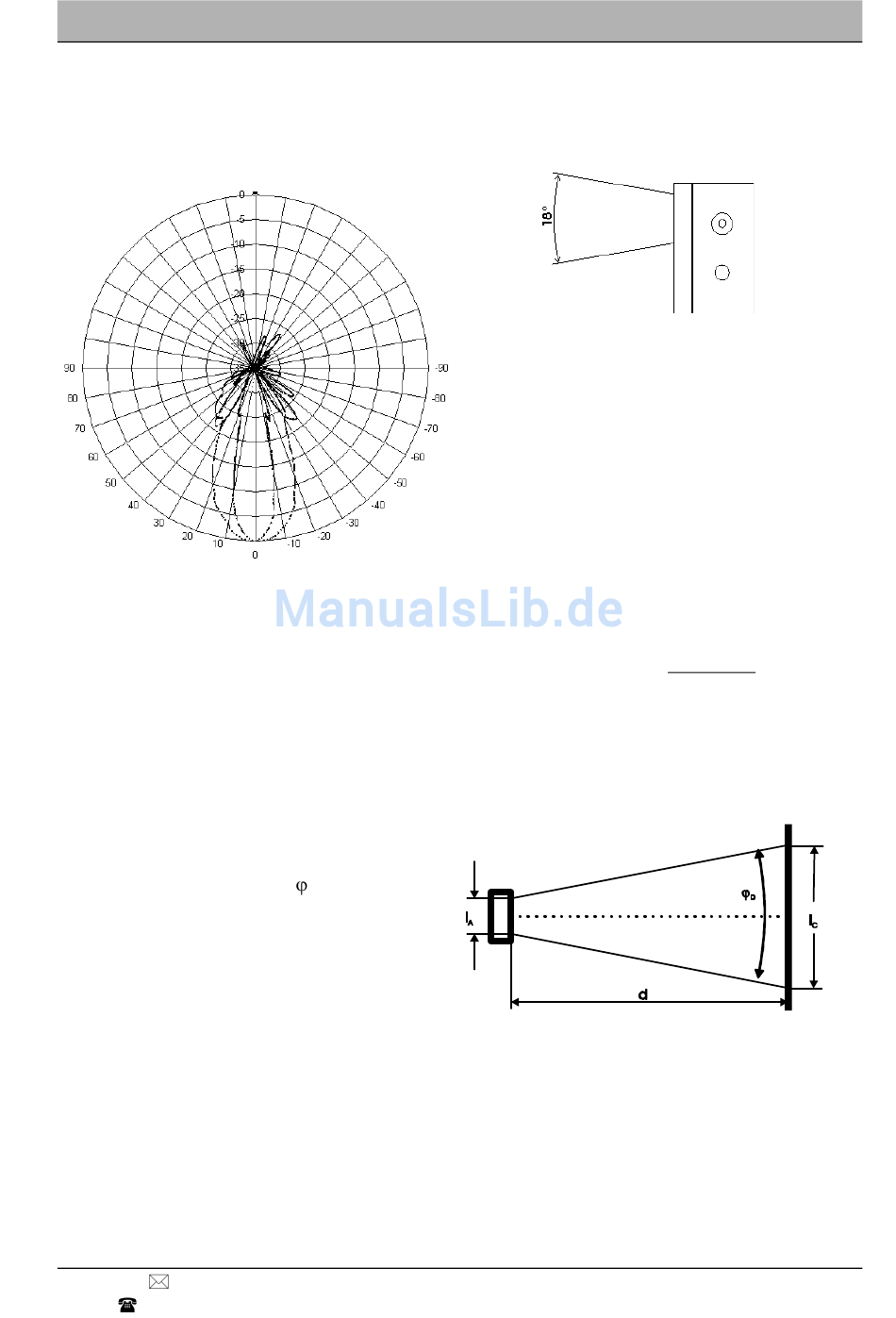

Abbildung 1: Charakteristik der 11° x 18° Antenne
ist der Winkel bei der die normierte Feldstärke um 3 dB, d.h. auf den halben Wert absinkt. Diese
Winkelangabe ist lediglich ein Maß für die Fokussierung der Antenne, keinesfalls jedoch eine
Aussage über den Detektionswinkel, unter dem ein Radarsystem ein Objekt messtechnisch exakt
erfassen würde.
Durch Messungen wissen wir, dass für diese Antenne und den Detektor (mit Standard
Einstellung) der Detektionswinkel für Abstände bis 20 Meter (zufällig) gleich dem Ab-
strahlwinkel ist. Der Wert der sehr hohen Nebenkeulenunterdrückung ist größer -20dB.
Für die Strahlaufweitung, abhängig von der
Entfernung zum Detektor, gilt:
l
= l
+ d x 2 x tan (
C
A
mit
d
Abstand vom Detektor
l
Antennenlänge
A
l
Strahlbreite
C
In der Praxis ist die Formel jedoch nur für
kleine Entfernungen brauchbar (< 20 Meter), da sich der idealisierte Kegelstumpf in Wirklichkeit
zu einen Keulenstumpf verjüngt (vergleiche auch Feldstärkeverlauf im Antennendiagramm).
Eine Berechnung nach dieser Formel kann jedenfalls hilfreich sein, um z. B. abzuschätzen, ob
ein Detektor bei Überkopfmontage über mehrspurigen Fahrbahnen spurselektiv arbeiten kann
oder nicht.
VIA traffic controlling GmbH - Maybachstr. 39 - D-51381 Leverkusen -
+49-(0)2171-5049-30 - Fax: +49-(0)2171-5049-50 - Internet: www.viatraffic.de
- 8 -
/ 2 )
D
Die Antenne ist nicht symmetrisch in der
horizontalen (11°) und der vertikalen (18°)
Ebene.
Das nebenstehende Winkeldiagramm zeigt
den normierten Verlauf der Feldstärke, in
Abhängigkeit vom Messwinkel, bezogen auf
die gemessene Feldstärke im 0° Winkel für
die Patch -Antenne. Das Diagramm zeigt den
Feldstärkeverlauf in beiden Ebenen.
Der
üblicherweise
strahlwinkel (Halbwertsbreite, hier 11° und
18°, 5.5° und 9° zu jeder Seite) der Antenne
